Приемник R&S EPL1000 для тестирования ЭМП в диапазоне 5 кГц – 30 МГц. Оснащен всеми стандартными детекторами, обеспечивает высокую скорость сканирования и предназначен для прецизионных измерений в сертификационных лабораториях и на производстве.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

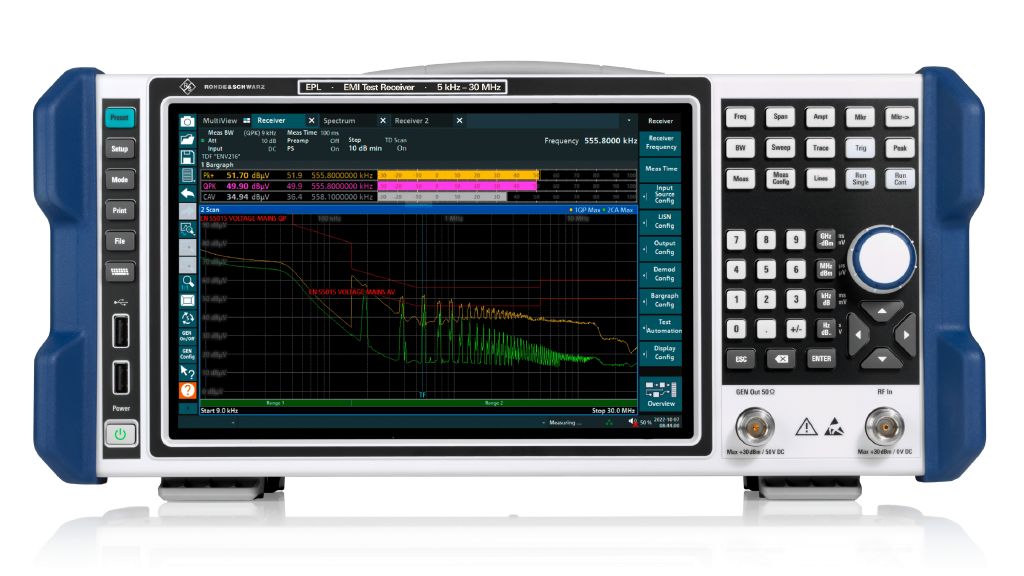

R&S EPL1000 Приемник для тестирования ЭМП
Приемник R&S EPL1000 — это высокоточный измерительный прибор, предназначенный для проведения прецизионных измерений электромагнитной помехоустойчивости (ЭМС) в соответствии с международными и отечественными стандартами. Он функционирует как анализатор спектра и приемник ЭМП в одном корпусе, обеспечивая быстрое и достоверное определение уровней электромагнитных излучений. Устройство незаменимо при сертификационных испытаниях, контроле качества продукции на производстве и в научно-исследовательских лабораториях.
Работа прибора основана на принципе супергетеродинного приемника с цифровой обработкой сигналов. Входящий сигнал проходит через селективные фильтры, усиливается и преобразуется в цифровую форму, где анализируется с помощью высокопроизводительного АЦП и процессора. Это позволяет реализовать такие детекторы, как пиковый, квазипиковый, средний и среднеквадратичный, которые необходимы для проведения полного цикла измерений по нормам CISPR.
Технические характеристики R&S EPL1000
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 5 кГц – 30 МГц |
| Измерительный детектор | Пиковый, квазипиковый (CISPR), средний, RMS |
| Максимальная полоса пропускания | До 10 МГц |
| Средний уровень шума (типичное значение, 1 МГц < f ≤ 1 ГГц) | -156 дБм (до 30 МГц) |
| Диапазон установки аттенюатора | 0 дБ до 55 дБ (шаг 1 дБ) |
| Интерфейсы | LAN, USB, GPIB |
| Дисплей | 10,1" цветной дисплей LC TFT (1280х800 пикселей) |
| Вес | 6,9 кг |
Области применения R&S EPL1000
- Сертификационные испытания на ЭМС: Проведение измерений на соответствие требованиям CISPR, EN, FCC и других международных стандартов.
- Контроль качества на производстве: Быстрый скрининг выпускаемой продукции на предмет электромагнитных помех.
- Научно-исследовательские работы: Анализ электромагнитных характеристик новых устройств и материалов.
Ключевые особенности и возможности R&S EPL1000
Приёмник представляет собой компактное решение для измерений электромагнитных помех (ЭМП), полностью соответствующее стандарту CISPR 16‑1‑1. Прибор обеспечивает точные и оперативные замеры эмиссии помех в диапазоне до 30 МГц, что делает его оптимальным для тестирования бытовой техники, электроинструментов и иных устройств, подлежащих сертификации по стандартам ISO, EN, CISPR и FCC.
Основные возможности:
- Соответствие международным стандартам. Прибор поддерживает процедуры испытаний по CISPR для полос частот A и B, а также соответствует требованиям последней редакции CISPR 14‑1:2020, включая анализ частоты щелчков для бытовой аппаратуры и электроинструментов.
- Высокая скорость измерений. Прибор реализует два режима сканирования: последовательный частотный анализ и быстрый FFT‑анализ во временной области, позволяющий за один проход проверить соответствие полосам CISPR A и B.
- Портативность и гибкость питания. Устройство работает не только от сети, но и от источников постоянного тока 12 В/24 В, а также от батарей, что обеспечивает мобильность при полевых измерениях.
- Интеграция с ПО. Совместимость с программным обеспечением позволяет: сокращать время тестирования; упрощать настройку испытательных систем; формировать настраиваемые отчёты по стандартам ЭМС.
- Встроенные функции. Анализатор спектра: дополняет базовые функции приёмника, обеспечивая детализированный анализ ЭМП, включая выявление кратковременных импульсов и аномалий. Генератор сигналов с функцией трекинга (опция): позволяет характеризовать аксессуары и кабели без использования внешних устройств. Автоматическое регулирование диапазона: предотвращает перегрузку цепи обработки сигнала, гарантируя достоверность результатов даже при резких изменениях уровня помех.Предварительная селекция: обеспечивает высокий динамический диапазон и возможность регистрации коротких импульсов, критичных для анализа переходных процессов.
- Документация и калибровка. Включает стандартные калибровочные сертификаты, а также документы по верификации анализатора щелчков в соответствии с CISPR 16‑1‑1, что критично для аккредитованных испытательных лабораторий.
Дополнительные опции R&S EPL1000
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
| R&S®EPL1-B2 (1350.4015.02) | Преселектор с предусилителем |
| R&S®FPL1-B4 (1323.1902.02) | Точный термостатированный опорный кварцевый генератор. Прецизионный источник опорной частоты |
| R&S®FPL1-B10 (1323.1890.02) | Интерфейс GPIB. Дополнительный интерфейс для дистанционного управления по GPIB, съемный блок |
| R&S®FPL1-B30 (1323.1877.02) | Источник питания постоянного тока для подачи напряжения 12/24 В |
| R&S®FPL1-B31 (1323.1725.02) | Литий-ионный аккумулятор |
| R&S®EPL1-B91 (1350.4073.02) | Внутренний генератор от 5 кГц до 30 МГц |
| Программные опции | |
| R&S®EPL1-B9 (1350.4467.02) | Внутренний генератор от 5 кГц до 1 ГГц |
| R&S®EPL1-B9 (1350.4044.02) | Внутренний генератор от 5 кГц до 7,125 ГГц |
| R&S®EPL1-B22 (1350.4480.02) | Малошумящий предусилитель от 2 МГц до 1 ГГц или 7,125 ГГц |
| R&S®EPL1-B1611 (1350.4515.02) | Соответствие CISPR 16-1-1 |
| R&S®EPL1-K53 (1350.4050.02) | Сканирование во временной области |
| R&S®EPL1-K55E (1350.4473.02) | Спектрограмма реального времени |
| R&S®EPL1-K56 (1350.4067.02) | Анализ ПЧ |
| R&S®EPL1-K59 (1350.4509.02) | 4-канальный анализатор частоты следования кратковременных щелчков. CISPR 14-1 вып. 6 и вып. 7: соответствующее спецификации программное обеспечение для непрерывного измерения до 4 каналов в течение периода до 4 часов. |
| R&S®FPL1-K7 (1323.1731.02) | Анализ аналоговой модуляции АМ/ЧМ/ФМ. Анализ сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ) (для R&S®ZNL требуется опция R&S®ZNLx-B1) |
