R&S ENV216 – двухпроводной V-образный эквивалент сети питания на 16А с разъемом для РФ. Предназначен для точных измерений кондуктивных электромагнитных помех по стандартам CISPR 16-1-2 в диапазоне 9 кГц - 30 МГц. Идеален для ЭМС-испытаний.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

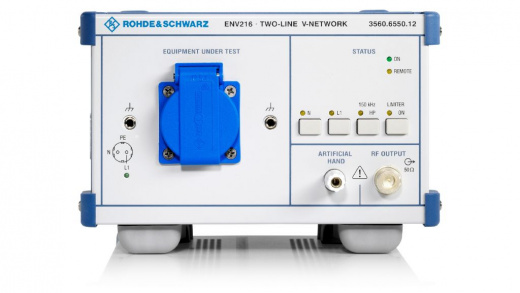

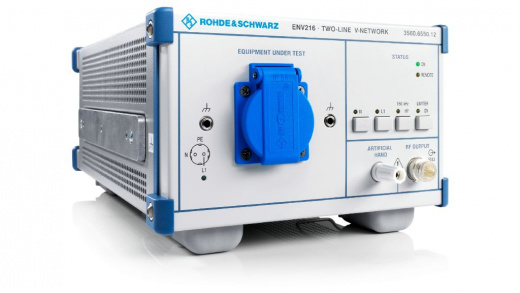

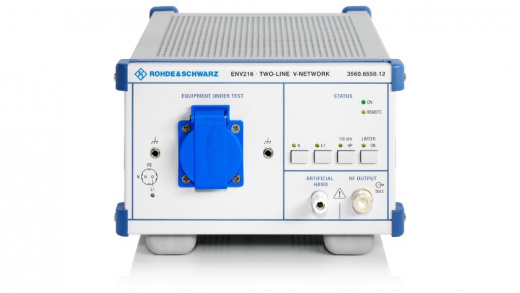

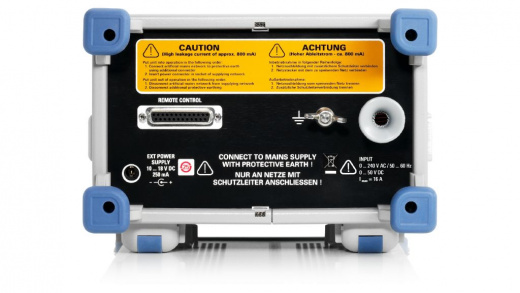

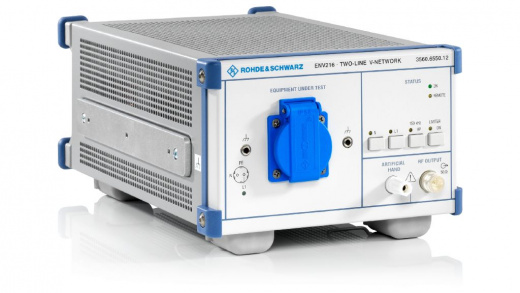

R&S ENV216 Двухпроводной V-образный эквивалент сети питания 16А
Двухпроводной V-образный эквивалент сети питания R&S ENV216 представляет собой профессиональное измерительное оборудование для проведения испытаний на электромагнитную совместимость (ЭМС). Данное устройство функционирует как искусственная сеть питания, имитирующая импеданс реальной электрической сети в заданном диапазоне частот. Это позволяет точно измерять кондуктивные электромагнитные помехи, которые генерируемое испытуемым оборудованием (ИО) возвращает в сеть электропитания.
Принцип работы эквивалента основан на обеспечении стабильного, нормированного импеданса между испытуемым устройством и сетью питания, что является обязательным требованием согласно международным и национальным стандартам ЭМС. Оборудование подключается последовательно между сетью и ИО, обеспечивая измерение напряжения кондуктивных помех с помощью измерительного приемника или анализатора спектра. Модель с номинальным током 16А и специализированным разъемом для российской сети предназначена для проведения испытаний промышленного и лабораторного оборудования средней мощности.
Технические характеристики R&S ENV216
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 30 МГц |
| Тип эквивалента сети | Двухпроводной, V-образный |
| Номинальный ток | 16 А |
| Конфигурация сети | Однофазная |
| Рабочее напряжение | До 250 В переменного тока |
| Импеданс (сопротивление) | 50 Ом / 50 мкГн + 5 Ом (V-образная схема) |
| Измерительный порт | Коаксиальный разъем типа N (50 Ом) |
| Сетевой разъем (Россия) | Стандартная вилка/розетка |
| Аттенюатор | Встроенный, для защиты измерительного оборудования |
| Вес | 5,5 кг |
| Соответствие стандартам | CISPR 16-1-2, EN 55016-1-2 |
Области применения R&S ENV216
- Сертификационные испытания на ЭМС: Проведение обязательных измерений кондуктивных помех для получения сертификатов соответствия требованиям ГОСТ, ТР ТС 020/2011, CISPR, FCC.
- Разработка и отладка электроники: Использование в конструкторских бюро и R&D-лабораториях для выявления и устранения источников помех на ранних стадиях проектирования.
- Производственный контроль: Входной и выходной контроль электромагнитных характеристик выпускаемой продукции на производственных линиях.
- Научно-исследовательская деятельность: Применение в научных институтах и учебных заведениях для изучения явлений электромагнитной совместимости.
Ключевые особенности R&S ENV216
- Высокая точность измерений: Обеспечивает воспроизводимые и достоверные результаты благодаря стабильному импедансу в широком частотном диапазоне.
- Надежная конструкция: Прочный металлический корпус обеспечивает экранирование и защиту внутренних компонентов от внешних воздействий.
- Встроенная защита измерителя: Наличие аттенюатора и схемы защиты предотвращает повреждение дорогостоящего измерительного приемника или анализатора спектра.
- Удобство подключения: Наличие стандартного сетевого разъема для России упрощает интеграцию в измерительные стенды без необходимости использования переходников.
- Соответствие международным стандартам: Конструкция и параметры устройства полностью соответствуют требованиям CISPR 16-1-2, что делает результаты измерений легитимными для сертификации.
- V-образная схема подключения: Позволяет проводить измерения асимметричных (синфазных) помех между фазным и нейтральным проводниками относительно земли, что является стандартным методом испытаний.
- Четкая маркировка и интуитивный интерфейс: Все разъемы и элементы управления имеют понятные обозначения, что минимизирует вероятность ошибок при подключении.
