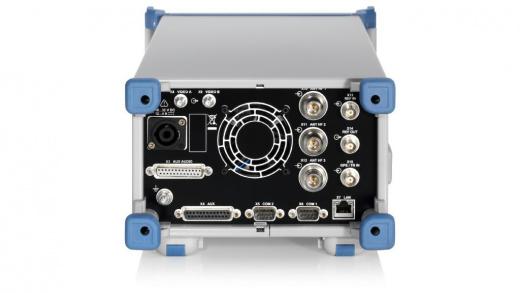

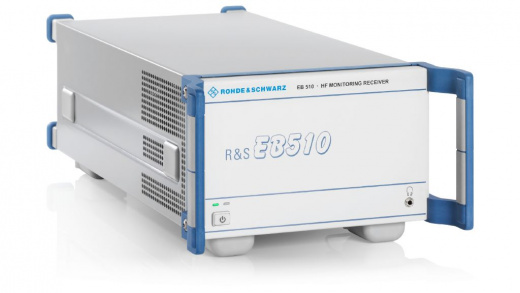

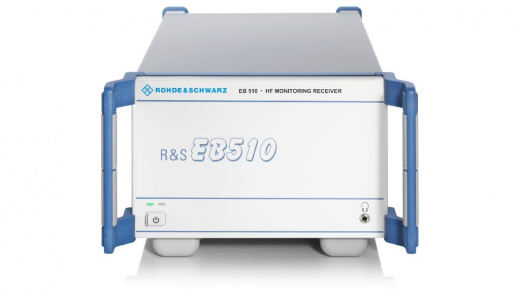

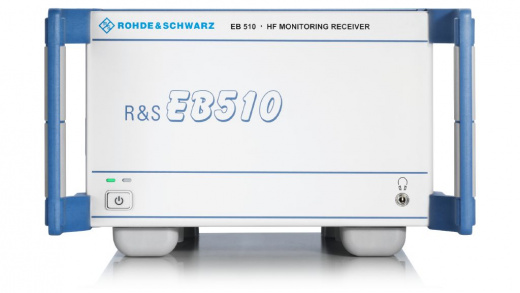

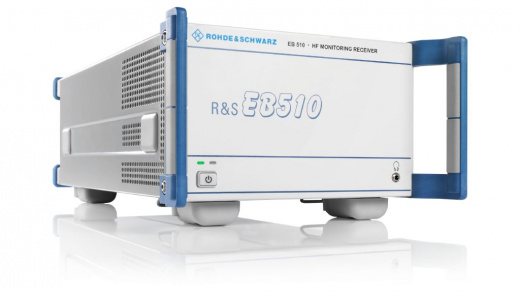

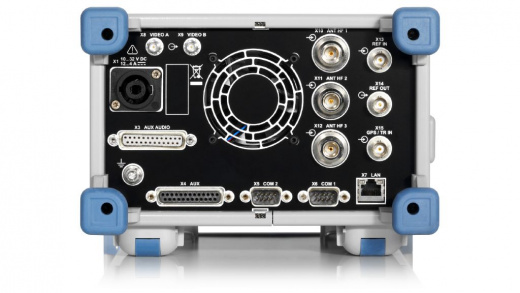

R&S EB510 - мониторинговый приемник ВЧ-диапазона 8 кГц - 32 МГц без дисплея. Полоса пропускания в реальном времени до 32 МГц. Базовая версия для стационарного применения с удаленным управлением. Высокая скорость сканирования до 60 ГГц/с.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Мониторинговый приёмник ВЧ‑диапазона R&S EB510: описание и применение.
Мониторинговый приёмник R&S EB510 — это компактное профессиональное устройство для приёма и анализа высокочастотных сигналов в широком диапазоне. Прибор предназначен для задач радиомониторинга, контроля спектра и выявления несанкционированных излучений. Отсутствие встроенного дисплея подчёркивает его ориентацию на интеграцию в автоматизированные системы: управление и визуализация осуществляются через внешнее ПО или контроллеры.
Работа приёмника основана на супергетеродинной схеме с цифровым преобразованием сигнала. Устройство оцифровывает принятый ВЧ‑сигнал, передавая данные для обработки на внешний компьютер или систему. Это позволяет гибко настраивать параметры анализа, применять сложные алгоритмы фильтрации и вести длительную запись данных. Интерфейс Ethernet обеспечивает удалённое управление и высокую скорость передачи данных.
Технические характеристики R&S EB510
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 8 кГц до 32 МГц |
| Полоса пропускания | 32 МГц |
| Сканирование по памяти/частоте | до 1600 каналов/с |
| Панорамное сканирование | до 60 ГГц/с |
| Демодуляция | AM, FM, I/Q, LSB, USB, CW, ISB |
| Интерфейсы подключения | LAN |
| Питание | 100-240 В |
| Рабочая температура | От -10°C до +55°C |
| Вес | 7,5 кг |
Области применения R&S EB510
- Мониторинг эфира: непрерывный контроль радиочастотного спектра для выявления несанкционированных излучений.
- Регуляторные проверки: обеспечение соответствия требованиям законодательства в области связи.
- Разведка сигналов: обнаружение и анализ радиоэлектронных сигналов в интересах безопасности.
- Научные исследования: изучение электромагнитных явлений и характеристик радиосигналов.
Ключевые особенности R&S EB510
- Широкий диапазон рабочих частот. Приёмник охватывает диапазон от 8 кГц до 32 МГц, что делает его универсальным инструментом для мониторинга радиоэфира в критически важных сегментах спектра.
- Полоса анализа реального времени. Устройство обеспечивает полосу анализа 32 МГц без необходимости сканирования — это позволяет одновременно мониторить весь диапазон и демодулировать сигналы в режиме реального времени.
- Высококачественный тракт преселекции. Встроенное решение защищает приёмник от перегрузок и интермодуляционных искажений, гарантируя широкий динамический диапазон даже в условиях высокой загруженности спектра.
- Совместимость с различными антеннами. Устройство работает с любыми типами антенн — как всенаправленными, так и направленными, что расширяет сферу его применения в разных сценариях радиоконтроля.
- Удаленное управление и интеграция. Через LAN‑интерфейс доступны все функции приёмника, включая дистанционное управление. Интеграция в существующие системы упрощена за счёт поддержки SCPI‑команд, описанных в руководстве по эксплуатации.
- Работа с внешним программным обеспечением. Совместно с ПО приёмник автоматически выполняет: детектирование и классификацию сигналов, демодуляцию аналоговых и цифровых модуляций, декодирование данных, измерение параметров сигналов на соответствие требованиям МСЭ (ITU‑R SM.1600).
- Автоматизированный радиоконтроль. При интеграции с СПО R&S ARGUS приёмник обеспечивает: автоматический сличение сигналов с заданными параметрами, генерацию сигналов тревоги при отклонениях (например, по девиации частоты), измерения напряжённости поля, занятости спектра, ширины полосы пропускания, калибровку измерительной системы с учётом потерь в тракте и кабелях.
- Расширенные измерительные возможности. С опциональным модулем R&S EB510‑IM доступны: измерение частоты и её отклонения, анализ модуляции, оценка ширины полосы пропускания и занятости спектра.
Дополнительные опции R&S EB510
| Опция и номер заказа | Описание |
|---|---|
| Программные опции | |
|
R&S®EB510-PS Номер заказа 4072.9200.04 |
Панорамное сканирование Быстрое сканирование спектра / сканирование при мониторинге во всем диапазоне частот |
|
R&S®EB510-IM Номер заказа 4072.9100.04 |
Измерения в соответствии с рекомендациями МСЭ Измерения сигналов в соответствии с рекомендациями МСЭ |
|
R&S®EB510-IR Номер заказа 4072.9551.04 |
Внутренняя запись Запись данных спектра, аудиоданных и I/Q-данных во внутренней памяти |
|
R&S®EB510-MAP Номер заказа 4072.9451.04 |
Отображение карт Отображение результатов измерений на карте для R&S®EB510 с управлением с передней панели |
|
R&S®EB510-DDC Номер заказа 4072.9500.04 |
Цифровой понижающий преобразователь Три дополнительных цифровых понижающих преобразователя в полосе пропускания в реальном масштабе времени |
|
R&S®EB510-SL Номер заказа 4072.9800.04 |
Селективный анализ сигналов Декодирование/демодуляция различных способов обработки селективных вызовов и устройств страничной передачи информации |
| Принадлежности | |
|
R&S®EB5-EGT Номер заказа 4073.2009.02 |
Внешний GPS-модуль предоставляет данные NMEA 0183 и сигналы PPS для определения местоположения, даты и точных меток времени |
|
R&S®ZZA-T04 Номер заказа 1109.4187.00 |
Переходник для 19-дюймовой стойки 1/2 типа 04 Два R&S®EB500 рядом друг с другом |
|
R&S®ZZA-T02 Номер заказа 1109.4164.00 |
Стоечный держатель 19“ (1 × R&S®EB510 + 1 × заглушка) для монтажа одного R&S®EB510 на стойку с заглушкой |
|
R&S®EB500-DCC Номер заказа 4072.7036.00 |
Кабель питания постоянного тока для подключения к автомобильной батарее от +12 В до +32 В; длина: 208 см; вес: 360 г |
