R&S DDF1GTX - высокоскоростной ВЧ-пеленгатор с диапазоном 300 кГц - 30 МГц. Обеспечивает точность пеленгации 0,2° RMS, скорость сканирования до 35 ГГц/с. Применяется для мониторинга радиоэфира и контроля ЭМО
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

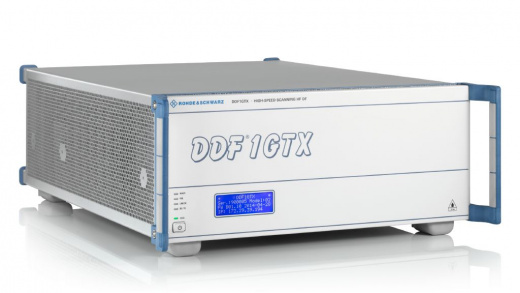

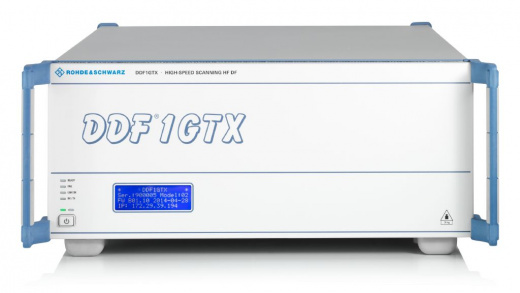

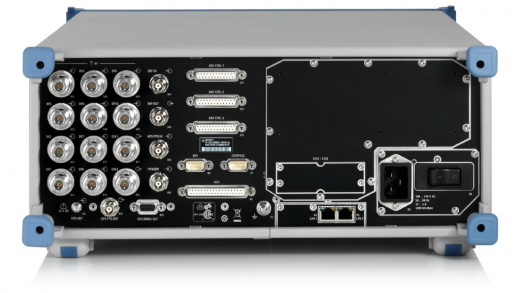

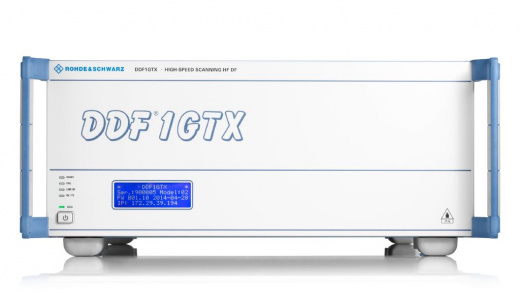

R&S DDF1GTX Высокоскоростной сканирующий ВЧ-пеленгатор
R&S DDF1GTX представляет собой современный высокоскоростной сканирующий ВЧ-пеленгатор, предназначенный для точного определения направления на источники радиоизлучения в реальном времени. Оборудование сочетает в себе передовые технологии цифровой обработки сигналов и инновационные алгоритмы пеленгации, что позволяет эффективно решать задачи мониторинга радиоэфира и контроля электромагнитной обстановки.
Принцип работы устройства основан на многоканальной фазовой пеленгации с использованием технологии цифрового формирования лучей (Digital Beamforming). Система анализирует разность фаз сигналов, принимаемых несколькими антенными элементами, и вычисляет направление прихода радиоволн с высокой точностью. Автоматическое калибровочное оборудование обеспечивает стабильность характеристик в течение всего срока эксплуатации.
Технические характеристики R&S DDF1GTX
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 300 кГц - 30 МГц |
| Точность пеленгации | тип 0,2° RMS |
| Полоса пропускания | 30 МГц |
| Скорость сканирования | 35 ГГц/c |
| Количество каналов | 9 когерентных приемных каналов |
| Интерфейсы связи | Ethernet, USB |
| Питание | 100-240 В, 50-60 Гц |
Области применения R&S DDF1GTX
- Мониторинг радиоэфира. Обнаружение и локализация несанкционированных передатчиков, защита от устройств негласного съема информации.
- Контроль электромагнитной обстановки. Анализ занятости спектра и идентификация источников помех.
- Обеспечение безопасности мероприятий. Обнаружение и пеленгация скрытых радиомикрофонов и передающих устройств.
- Научные исследования. Изучение распространения радиоволн и электромагнитной совместимости.
- Тестирование беспроводных систем. Верификация рабочих параметров и локализация неисправностей в сетях связи.
Ключевые особенности и преимущества R&S DDF1GTX
- Прибор обеспечивает широкополосное сканирование с перекрытием диапазона от низких ВЧ до верхних УВЧ‑частот, что позволяет фиксировать сигналы различных стандартов и модуляции. Высокая скорость сканирования даёт возможность оперативно реагировать на появление новых излучателей и отслеживать динамичные радиообстановки.
- Точность пеленгации. За счёт фазоразностной обработки сигналов на антенной решётке устройство определяет направление прихода сигнала с погрешностью, измеряемой единицами градусов. Это критично для локализации источников помех, нелегальных передатчиков или средств связи в оперативных задачах.
- Встроенные функции. Автоматическое обнаружение и классификация сигналов, многоканальная корреляционная обработка, геопространственная привязка и картографирование, режим панорамного анализа спектра.
- Дистанционное управление и интеграция. Устройство поддерживает сетевые интерфейсы Ethernet, API для удалённого контроля, синхронизации с другими пеленгаторами и включения в централизованные системы радиомониторинга. Возможна работа в составе пеленгационных сетей для триангуляции источников.
- Автоматизированные сценарии и триггеры. Пользователь задаёт правила реагирования на события: например, оповещение при появлении сигнала заданной мощности в определённом диапазоне или активация записи при обнаружении нестандартной модуляции.
- Запись и постобработка сигналов. Встроенная память или внешние накопители позволяют фиксировать радиоэфир для детального анализа. ПО предоставляет инструменты декодирования, измерения параметров и формирования отчётов.
- Мобильность и масштабируемость. Компактный форм‑фактор и низкое энергопотребление позволяют размещать устройство на подвижных объектах. Модульная архитектура допускает расширение диапазона и функционала за счёт дополнительных блоков.
Дополнительные опции R&S DDF1GTX
| Опция и номер заказа | Описание |
|---|---|
| Программные опции | |
| R&S®DDFGTX-SR (4200.3607.02) | Сверхвысокое разрешение. Пеленгация внутриканальных сигналов |
| R&S®DDFGTX-IM (4200.3688.02) | Измерения в соответствии с рекомендациями МСЭ. Измерения сигналов в соответствии с рекомендациями МСЭ |
| R&S®DDFGTX-TS (4200.3620.02) | Временная синхронизация. Временная синхронизация для триангуляционных сетей |
| R&S®DDFGTX-CU (4200.4026.02) | Адаптация к специализированным пеленгаторным ВЧ-антеннам. Работа с выбранными пеленгаторными ВЧ-антеннами корреляционного интерферометра отличных от компании Rohde & Schwarz производителей, размещенных в виде кольцевой решетки |
| Пеленгаторные антенны | |
| R&S®ADD011SRX (4200.5000.05) | N-канальная пеленгаторная ВЧ-антенна со сверхвысоким разрешением. От 300 кГц до 30 МГц; горизонтальная, вертикальная и круговая поляризация; стационарная установка; переключаемые антенные элементы; кольцевая решетка диаметром 100 м |
| R&S®ADD011SRX (4200.5000.15) | N-канальная пеленгаторная ВЧ-антенна со сверхразрешением. От 300 кГц до 30 МГц; горизонтальная, вертикальная и круговая поляризация; стационарная установка; переключаемые антенные элементы; кольцевая решетка диаметром 50 м и 150 м |
| R&S®ADD011SRX (4200.5000.25) | N-канальная пеленгаторная ВЧ-антенна со сверхвысоким разрешением. От 300 кГц до 30 МГц; горизонтальная, вертикальная и круговая поляризация; стационарная установка; переключаемые антенные элементы; кольцевая решетка диаметром 50 м |
