Экранированная камера R&S CMQ500 предназначена для точных ЭМС-измерений и калибровки антенн. Обеспечивает уровень экранирования >80 дБ в диапазоне 0,7 ГГц – 77 ГГц. Идеальна для сертификационных испытаний и НИОКР.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S CMQ500: Экранированная камера для ЭМС-тестирования
Экранированная камера R&S CMQ500 представляет собой высокотехнологичное решение для проведения прецизионных электромагнитных измерений в контролируемых условиях. Это изделие предназначено для создания изолированного пространства, свободного от внешних электромагнитных помех, что позволяет получать достоверные и воспроизводимые результаты при тестировании на электромагнитную совместимость (ЭМС). Камера обеспечивает высокий уровень экранирования за счет использования специальных материалов и конструкции соединений.
Модель работает как ключевой элемент измерительной системы, обеспечивая точную калибровку и верификацию измерительных антенн и датчиков поля. Конструкция камеры оптимизирована для удобства эксплуатации и интеграции с другим радиоизмерительным оборудованием, таким как генераторы сигналов и анализаторы спектра от Rohde & Schwarz. Ее использование позволяет проводить сложные измерения в полном соответствии с международными стандартами, включая CISPR, MIL-STD и ГОСТ.
Технические характеристики R&S CMQ500
| Наименование характеристики | Значение |
|---|---|
| Назначение | Разработка, производство, устройства/компоненты 5G FR1 и 5G FR2, LBS, NPT |
| Тип | Прямое дальнее поле (FR2) / ближнее поле (FR1) |
| Уровень экранирования (эффективность) | > 80 дБ |
| Диапазон частот | 0,7 ГГц – 77 ГГц |
| Габариты (ШхГхВ) | 0,45 м × 0,7 м × 0,72 м |
| Размер безэховой зоны | диаметр 2 см на 40 ГГц |
Области применения R&S CMQ500
- Сертификационные ЭМС-испытания: Проведение измерений на эмиссию и иммунность для получения сертификатов соответствия требованиям ГОСТ, ТР ТС и международных стандартов.
- Научно-исследовательские работы: Изучение электромагнитных свойств материалов и компонентов в научных лабораториях и исследовательских центрах.
- Отраслевое производство: Контроль качества на производственных линиях автомобильной, аэрокосмической и телекоммуникационной отраслей.
- Калибровка измерительного оборудования: Точная калибровка измерительных антенн и датчиков электромагнитного поля.
Ключевые особенности и преимущества R&S CMQ500
- Рабочий диапазон частот простирается от 0,7 до 77 ГГц, обеспечивая совместимость с преобладающим числом актуальных стандартов беспроводной связи, в том числе с диапазонами 5G FR1 и FR2.
- Точность измерений гарантируется экранированием свыше 80 дБ и сформированной безэховой зоной диаметром 2 см на частоте 40 ГГц.
- Адаптивность компоновки дает возможность адаптировать систему под габариты исследуемых объектов за счет продуманного устройства с настраиваемыми опорами и поворотными механизмами.

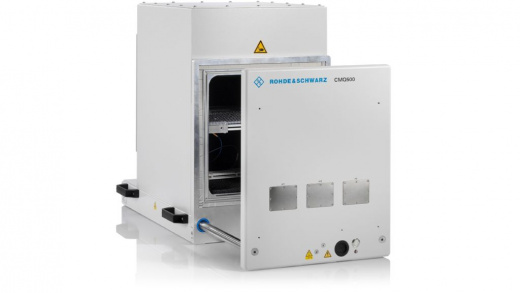

- Автоматизация процессов реализована через концепцию выдвижного ящика, что ускоряет и упрощает рабочие процессы в условиях промышленной эксплуатации.

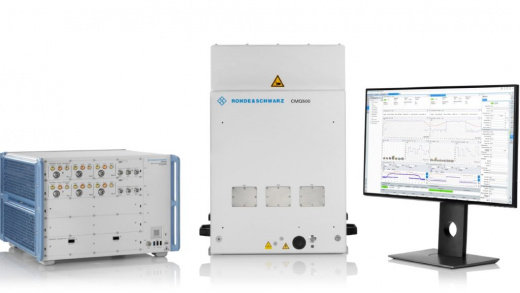

- Система OTA-тестирования интегрирована с R&S CMX500 и RRH, гарантируя прецизионную точность при проведении испытаний через радиоканал.
- Эффективная коммутация достигнута благодаря различным способам подвода кабелей, что дает возможность сократить их метраж и тем самым повысить стабильность соединения.
