R&S AMN6500 — двухлинейная V‑образная сеть для измерений напряжения помех (9 кГц–30 МГц). Соответствует CISPR, EN, FCC. Работает с сетями переменного/постоянного тока, имеет защиту, фильтрацию и дистанционное управление.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

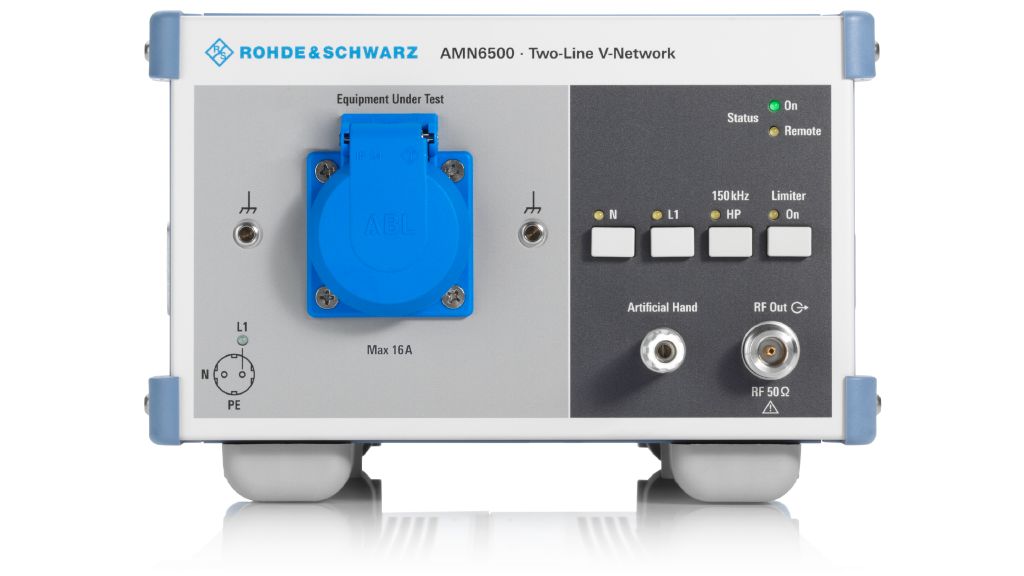

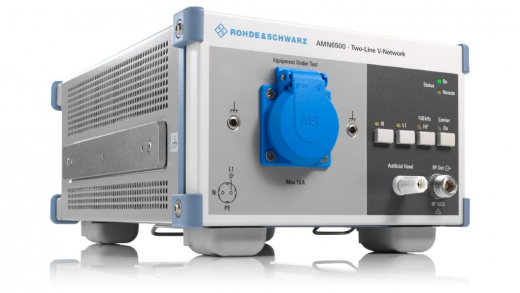

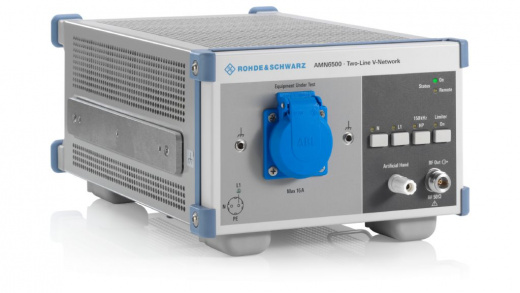

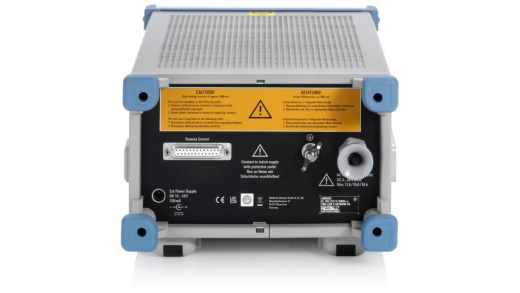

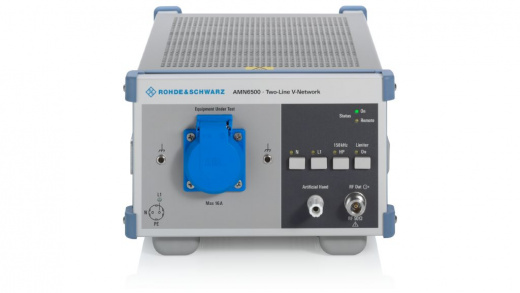

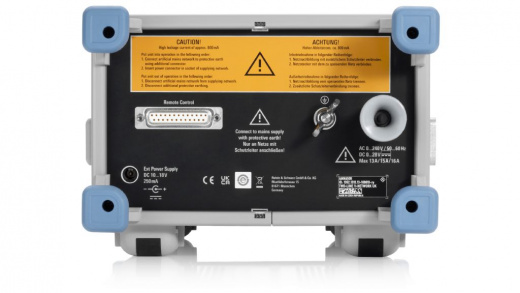

R&S AMN6500: Двухлинейная V-образная сеть
Двухлинейная V‑образная сеть R&S AMN6500 — это высокоточный измерительный прибор, предназначенный для задач электромагнитной совместимости (ЭМС). Устройство служит для развязки цепей при проведении испытаний на помехоустойчивость и эмиссию, обеспечивая корректное разделение сигналов и минимизацию взаимных наводок. Прибор особенно востребован в лабораториях и на производственных площадках, где требуется строгое соблюдение стандартов ЭМС.
Принцип работы основан на создании изолированных сигнальных путей с помощью V‑образной топологии. Сеть эффективно разделяет токи питания и сигнальные цепи, подавляя высокочастотные помехи. Это позволяет получать достоверные результаты при измерениях, исключая влияние паразитных связей между испытуемым оборудованием и измерительной системой. Прибор соответствует ключевым международным стандартам: CISPR, EN, VDE, ANSI, FCC Part 15 и MIL‑STD‑461.
Технические характеристики R&S AMN6500
| Наименование характеристики | Значение |
|---|---|
| Максимальный непрерывный ток | 16А (в зависимости от страны) |
| Имитируемое сопротивление | (50 мкГн + 5 Ом) || 50 Ом |
| Предельно допустимая мощность | до 32 A, постоянный ток |
| Диапазон частот | 9 кГц - 30 МГц |
| Коэффициент деления напряжения |
Калибровка 10 дБ в соответствии с CISPR 16-1-2 |
| Встроенный аттенюатор | 10 дБ |
| Фильтр верхних частот | 150 кГц |
| Температура эксплуатации | +5°C до +45°C |
| Вес | 5,5 кг |
Области применения R&S AMN6500
- Лаборатории ЭМС: проведение сертификационных испытаний на соответствие стандартам помехоустойчивости.
- Разработка электроники: отладка устройств на этапе проектирования для выявления и устранения помех.
- Производство телекоммуникационного оборудования: контроль качества аппаратуры перед выпуском на рынок.
- Автомобильная промышленность: тестирование электронных систем транспортных средств на устойчивость к помехам.
- Аэрокосмическая отрасль: проверка бортового оборудования на соответствие жёстким требованиям по ЭМС.
Ключевые особенности и встроенные функции R&S AMN6500
- Диапазон частот и импеданс. Рабочий диапазон частот составляет от 9 кГц до 30 МГц. Моделируют импеданс (50 мкГн + 5 Ом) || 50 Ом, что гарантирует корректность измерений в рамках предписанных норм. Максимальный непрерывный ток — 16 А (в зависимости от региона).
- Воздушные катушки. Минимизируют паразитные ёмкости и обеспечивают стабильность характеристик в широком диапазоне частот.
- Искусственная рука. Позволяет имитировать влияние человеческой руки при тестировании устройств, которые удерживаются в ладони (например, электроинструментов).
- Ограничитель импульсов. Защищает вход измерительного приёмника от перегрузок; может быть отключён вручную.
- Полосовой фильтр 150 кГц. Предотвращает перегрузку приёмника низкочастотными сигналами высокой амплитуды; активируется переключателем.
- Аттенюатор 10 дБ. Поддерживает стандартизированный импеданс независимо от уровня входного ослабления приёмника.
- Совместимость с сетями. Доступны модели с разъёмами для разных стран (Германия, Великобритания, США и др.).
- Дистанционное управление и интеграция. Прибор оснащён входами TTL для удалённого управления в автоматических тестовых системах: выбор фазы (N или L1); активация фильтра 150 кГц; совместимость с измерительными приёмниками Rohde & Schwarz.
- Дополнительные аксессуары и документация. В комплект входят: руководство пользователя, калибровочные данные, внешний источник питания. Опционально доступны управляющие кабели разной длины (3 м и 10 м).
