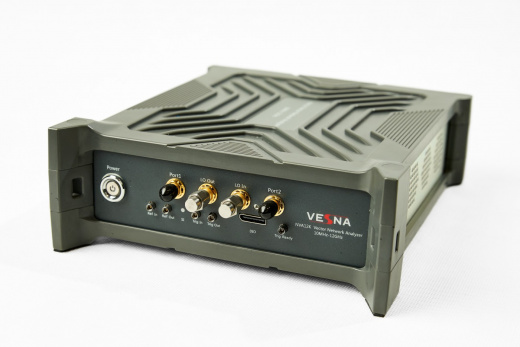

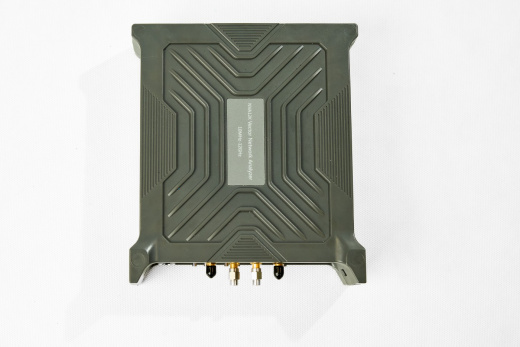

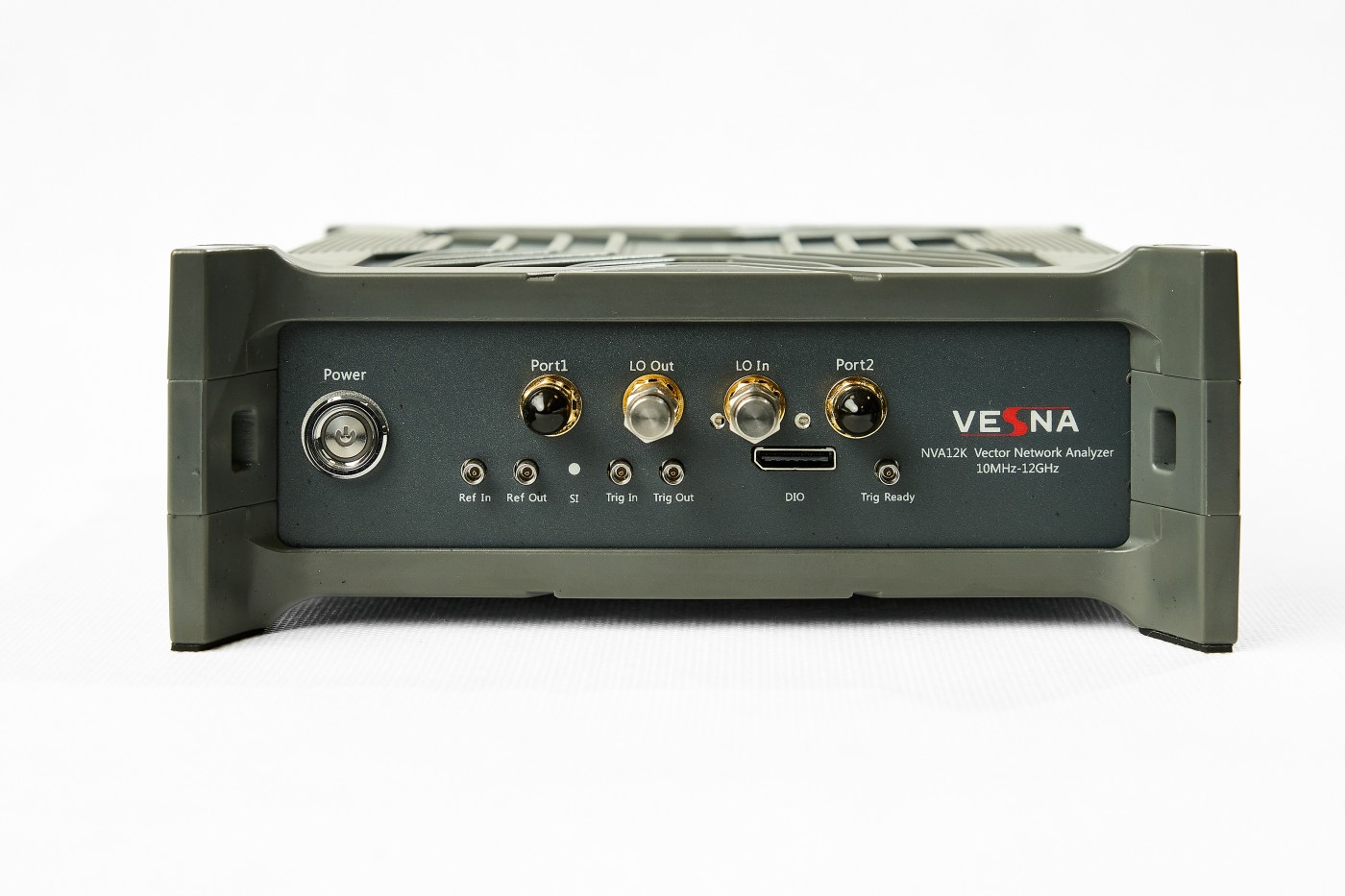

Vesna NVA12K Векторный анализатор цепей

Vesna NVA12K: Высокая точность и расширенный анализ активных СВЧ-Устройств.

Vesna NVA12K — это высокоскоростной векторный анализатор цепей серии VESNA NVA. Прибор NVA12K предназначен для точного измерения S-параметров радиочастотных и сверхвысокочастотных устройств в расширенном диапазоне от 10 Мегагерц до 12 Гигагерц (ГГц). Ключевые технические характеристики: динамический диапазон 78 дБ и высокая скорость измерения. Модель NVA12K обладает расширенным функционалом для анализа активных устройств, включая измерение P1dB (точки компрессии усиления на 1 дБ), IP3 (точки пересечения третьего порядка) и характеристик преобразователей частоты (смесителей). Vesna NVA12K поддерживает все стандартные методы калибровки, включая автоматическую ЭКМ (электронный калибровочный модуль). Прибор применяется для комплексной верификации активных и пассивных элементов беспроводных систем связи, включая компоненты Wi-Fi 6E.

Преимущества Vesna NVA12K

Ключевые технические характеристики и функциональные особенности Vesna NVA12K для экспертного анализа цепей:

• Расширенный частотный диапазон: Анализатор NVA12K работает в диапазоне от 10 МГц до 12 ГГц. Этот диапазон покрывает стандарты 4G, 5G (Sub-6 GHz) и высокочастотные диапазоны Wi-Fi 6E.
• Высокий динамический диапазон: Типовое значение динамического диапазона NVA12K составляет 78 дБ, что позволяет точно измерять характеристики фильтров и ослабителей с высоким затуханием.
• Высокая скорость измерения: Vesna NVA12K обеспечивает высокую скорость сканирования, что критически важно для эффективного серийного тестирования.
• Расширенные измерения активных устройств: NVA12K включает функции для анализа нелинейных характеристик, таких как компрессия P1dB (точка компрессии усиления на 1 дБ) и точки пересечения третьего порядка (IP3).
• Измерение преобразования частоты: Поддержка измерений преобразователей частоты и смесителей, включая характеристики потерь/усиления преобразования.
• Функции калибровки: Поддержка всех основных типов калибровки, включая ЭКМ (электронный калибровочный модуль), что упрощает и ускоряет процесс подготовки к измерениям.
• Интерфейсы: Управление NVA12K осуществляется через стандартные промышленные интерфейсы, такие как ЛВС (Локальная вычислительная сеть) и USB (Универсальная последовательная шина) для автоматизации измерений (АСИ, Автоматизированные системы измерений).

Область применения Vesna NVA12K

Векторный анализатор цепей Vesna NVA12K предназначен для использования в следующих ключевых областях:

• Разработка и производство СВЧ-компонентов: Комплексный анализ коэффициента усиления, линейности, компрессии (P1dB) и интермодуляционных искажений (IP3) усилителей мощности (УМ) и малошумящих усилителей (МШУ) до 12 ГГц.
• Тестирование преобразователей частоты: Измерение параметров смесителей и умножителей частоты.
• Разработка и производство РЧ-компонентов: Точное измерение и настройка антенн, фильтров и других пассивных элементов для систем связи.
• Метрология и калибровка: Использование NVA12K для верификации и калибровки других измерительных средств и компонентов в лабораторных условиях.

Комплектация Vesna NVA12K

Стандартный комплект поставки анализатора NVA12K обеспечивает его немедленную готовность к работе:

• Основной измерительный блок Vesna NVA12K.
• Сетевой кабель питания.
• Руководство по эксплуатации и программное обеспечение для управления с расширенным функционалом.
• Кабели для связи с внешними устройствами, включая ЛВС и USB, для дистанционного управления.

Технические характеристики Vesna NVA12K
