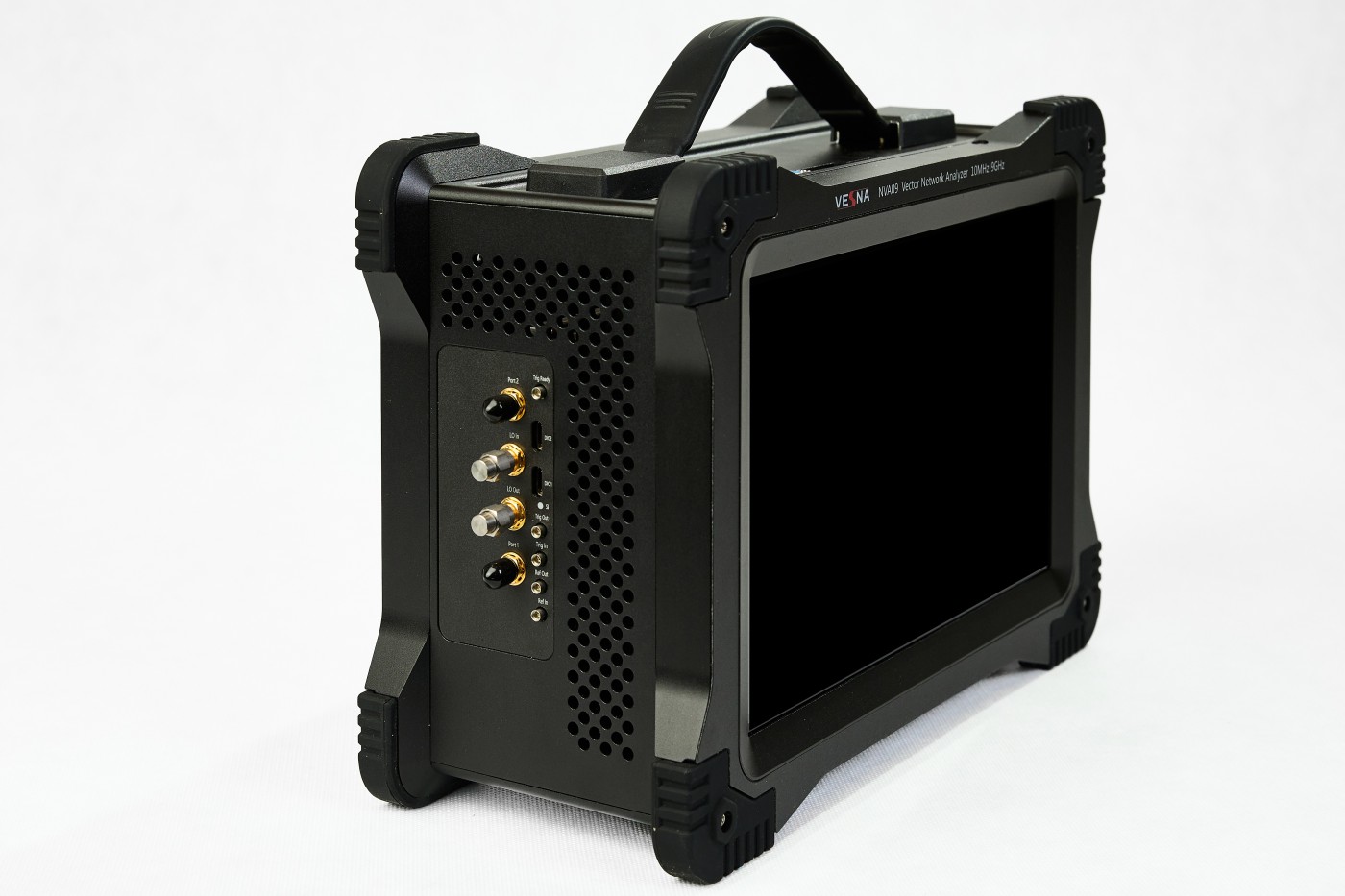

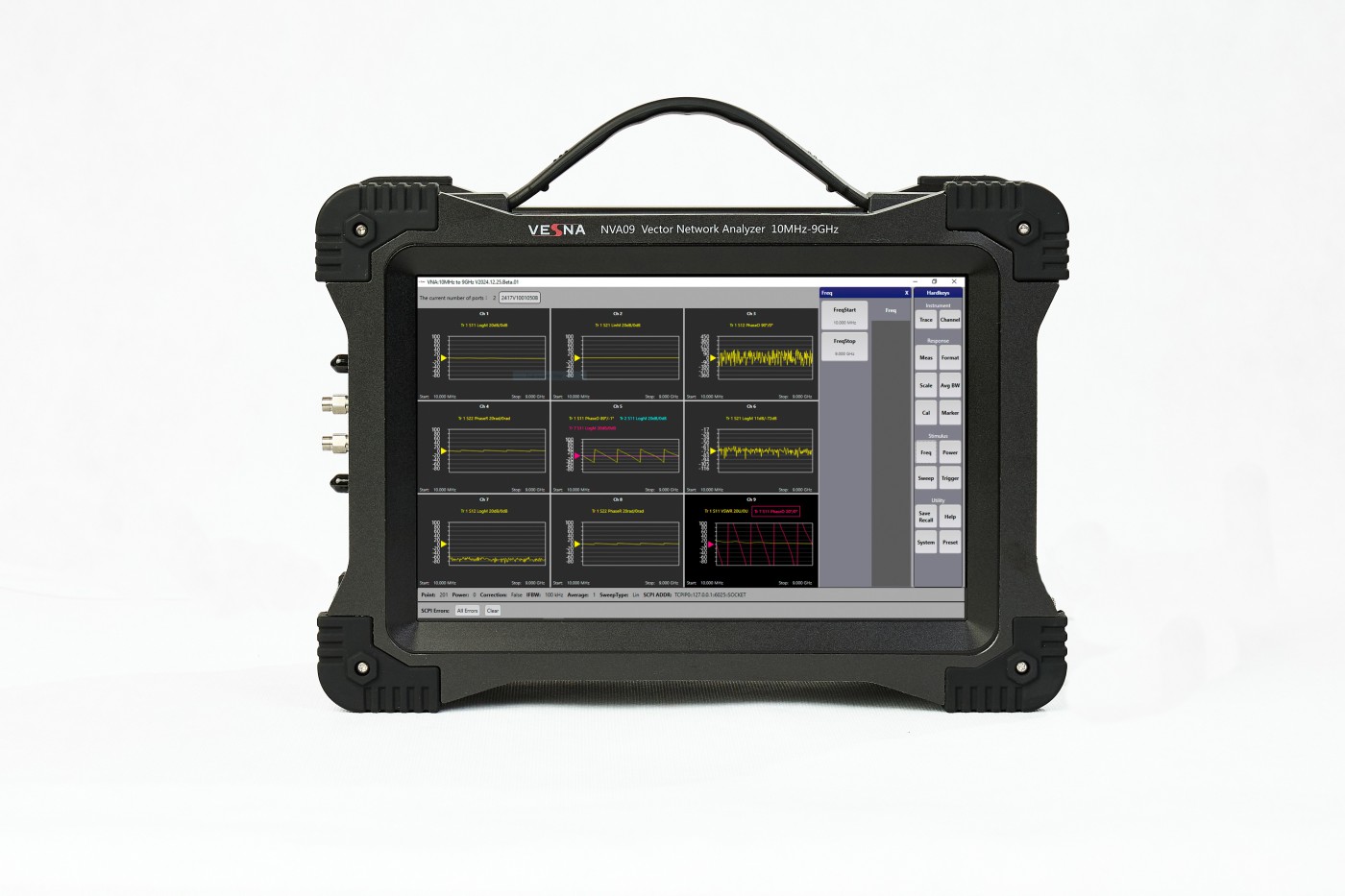

Vesna NVA09 Векторный анализатор цепей

Vesna NVA09: Высокая скорость и широкий динамический диапазон для тестирования РЧ-компонентов.

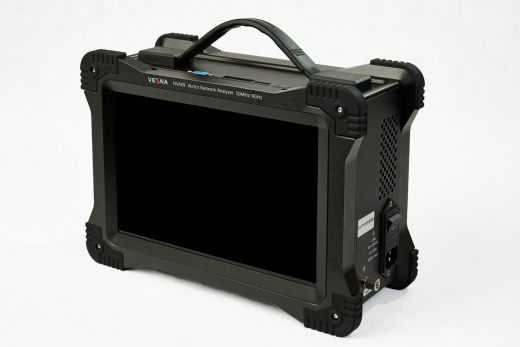

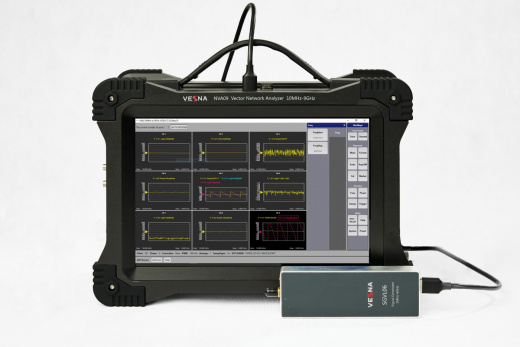

Vesna NVA09 — это высокоскоростной векторный анализатор цепей серии VESNA NVA. Прибор NVA09 предназначен для точного измерения характеристик радиочастотных и сверхвысокочастотных устройств в диапазоне от 10 Мегагерц до 9 Гигагерц (ГГц). NVA09 измеряет все четыре S-параметра (S11, S21, S12, S22) двухпортовых устройств. Векторный анализатор цепей NVA09 характеризуется широким динамическим диапазоном 102 дБ и низким следовым шумом. Эти параметры обеспечивают высокую точность при анализе компонентов с высоким затуханием и большим коэффициентом отражения. Vesna NVA09 поддерживает все стандартные методы калибровки, включая автоматическую ЭКМ (электронный калибровочный модуль), что оптимизирует процедуру подготовки к измерениям. Высокая скорость измерений, обеспечивающая эффективность в производственных условиях. Прибор применяется для верификации активных и пассивных элементов беспроводных систем связи.

Преимущества Vesna NVA09

Ключевые технические характеристики и функциональные особенности Vesna NVA09 для экспертного анализа цепей:

• Широкий частотный диапазон: Анализатор NVA09 работает в диапазоне от 10 МГц до 9 ГГц. Этот диапазон полностью покрывает стандарты 4G, 5G (Sub-6 GHz) и Wi-Fi.
• Высокий динамический диапазон: Типовое значение динамического диапазона NVA09 составляет 102 дБ (децибел), что позволяет точно измерять характеристики фильтров и ослабителей с высоким затуханием.
• Высокая скорость измерения: Vesna NVA09 обеспечивает высокую скорость сканирования, что критически важно для эффективного серийного тестирования.
• Измерение S-параметров: NVA09 способен измерять все четыре S-параметра (параметры рассеяния S11, S21, S12, S22) в полном двухпортовом режиме, обеспечивая полную характеристику испытуемого устройства.
• Функции калибровки: Поддержка всех основных типов калибровки, включая ЭКМ (электронный калибровочный модуль), что упрощает и ускоряет процесс подготовки к измерениям.

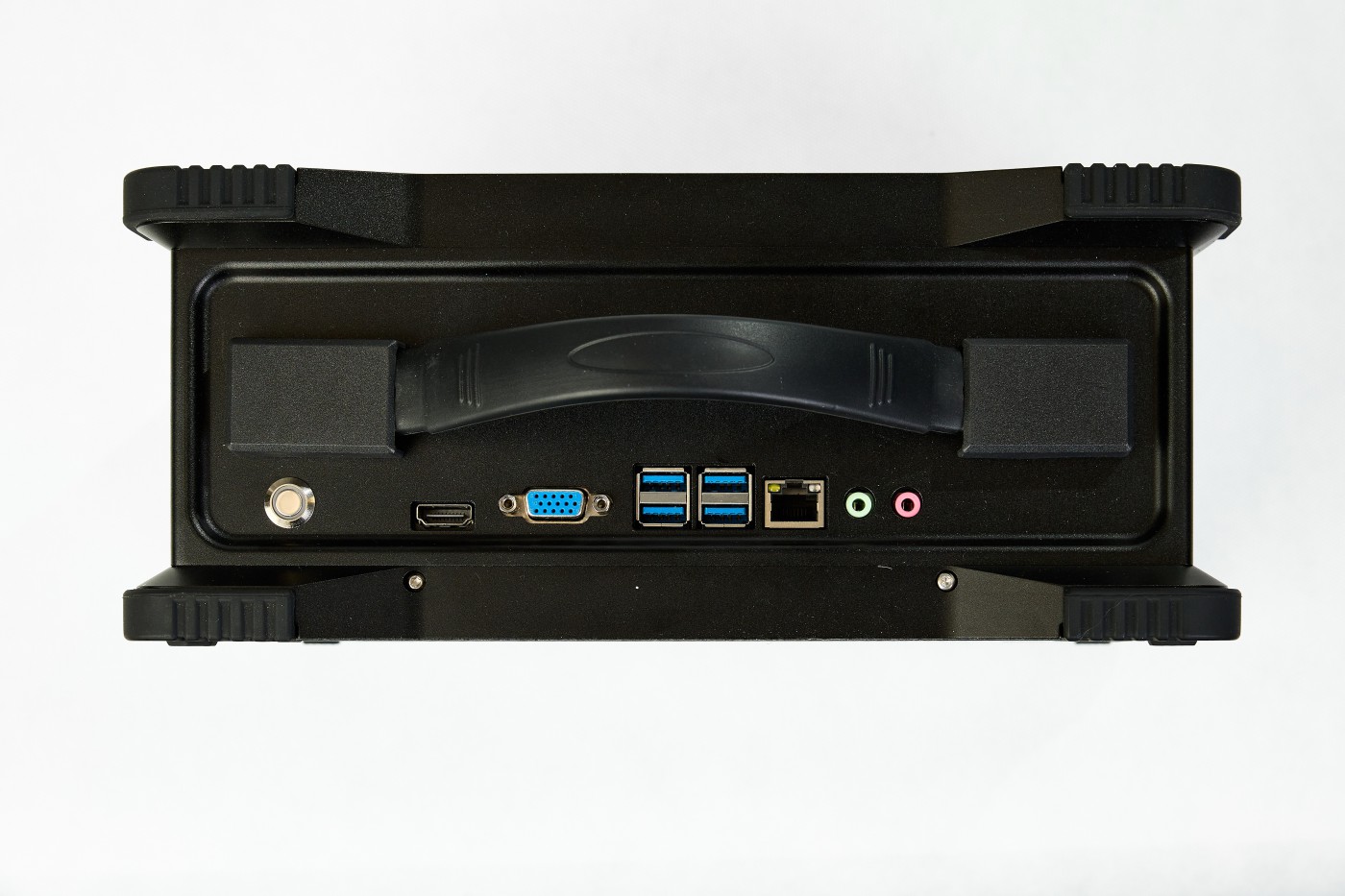

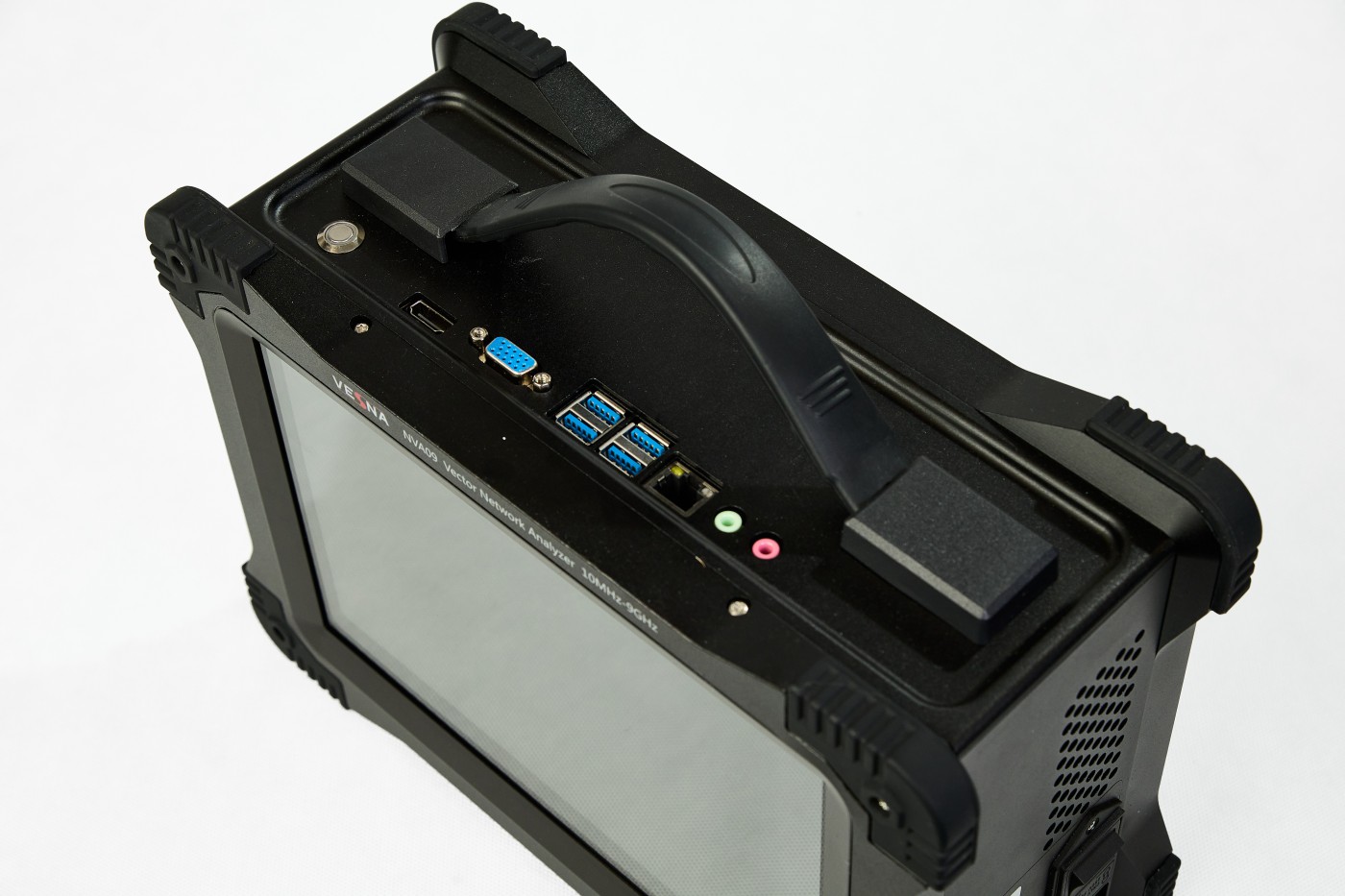

• Интерфейсы: Управление NVA09 осуществляется через стандартные промышленные интерфейсы, такие как ЛВС (Локальная вычислительная сеть) и USB (Универсальная последовательная шина) для автоматизации измерений (АСИ, Автоматизированные системы измерений).

Область применения Vesna NVA09

Векторный анализатор цепей Vesna NVA09 предназначен для использования в следующих ключевых областях:

• Разработка и производство РЧ-компонентов: Точное измерение и настройка антенн, полосовых и режекторных фильтров, разветвителей, ответвителей и других пассивных элементов.
• Тестирование активных устройств: Анализ коэффициента усиления, линейности и фазовых характеристик усилителей мощности (УМ) и малошумящих усилителей (МШУ) до 9 ГГц.
• Метрология и калибровка: Использование NVA09 для верификации и калибровки других измерительных средств и компонентов в лабораторных условиях.
• Тестирование систем связи: Анализ импедансного согласования и потерь в линиях передачи и волноводах.

Комплектация Vesna NVA09

Стандартный комплект поставки анализатора NVA09 обеспечивает его немедленную готовность к работе:

• Основной измерительный блок Vesna NVA09.
• Сетевой кабель питания.
• Руководство по эксплуатации и программное обеспечение для управления.
• Кабели для связи с внешними устройствами, включая ЛВС и USB, для дистанционного управления.

Технические характеристики Vesna NVA09
