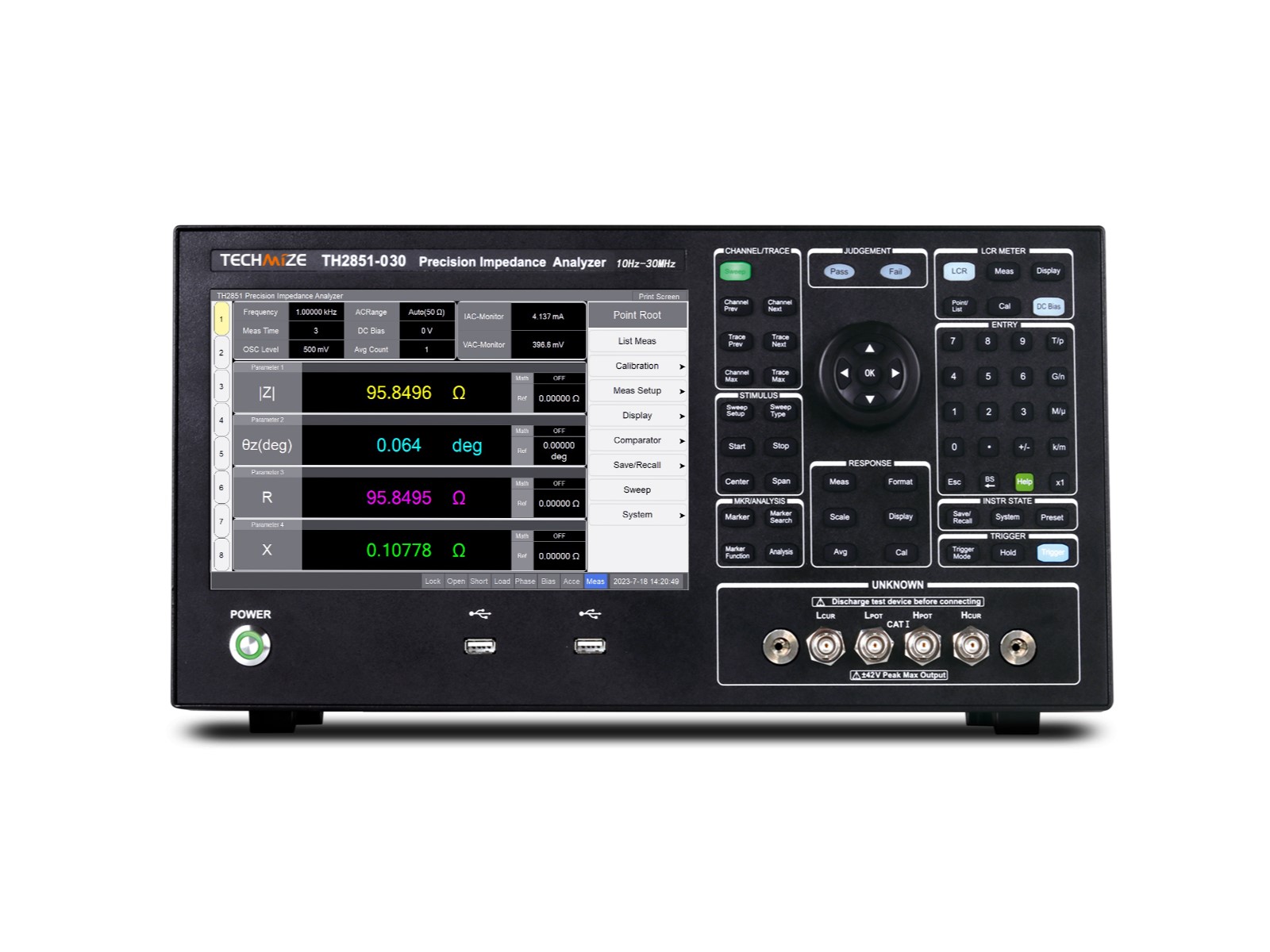

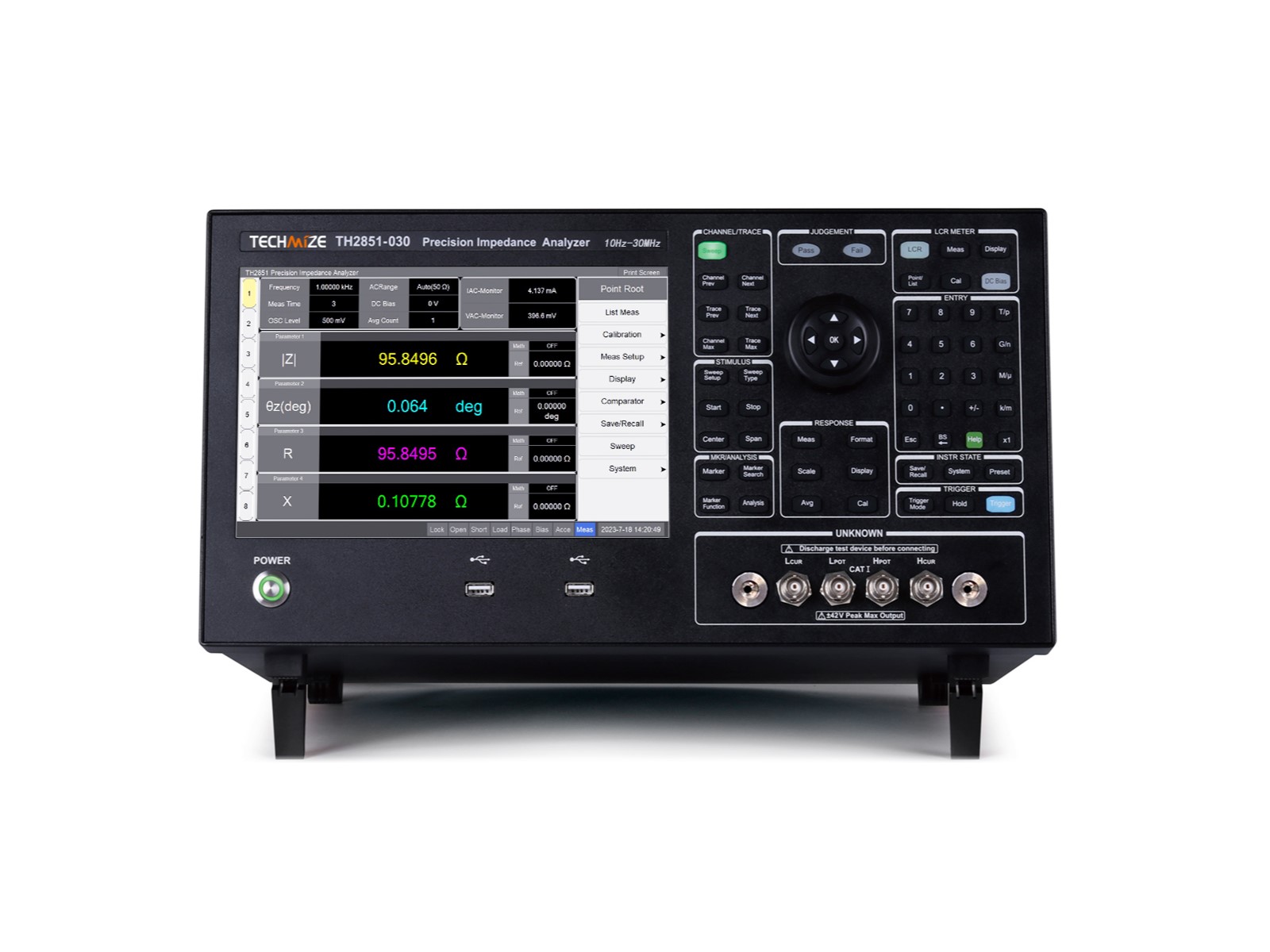

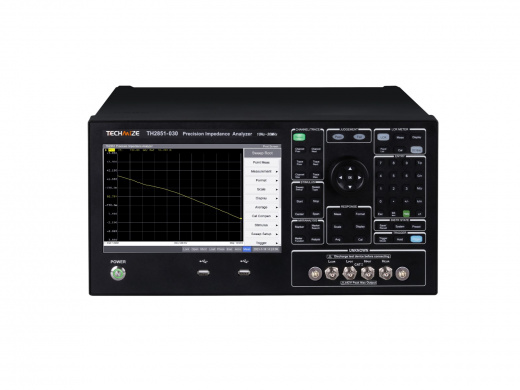

Techmize TH2851-030: точный анализатор импеданса (10 Герц – 30 Мегагерц) с точностью 0.05%. Идеален для углубленной диагностики высокочастотных компонентов и материалов в научно-исследовательских и опытно-конструкторских работах и производстве.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
TH2851-030: Прецизионная высокочастотная диагностика.
Анализатор импеданса Techmize TH2851 предлагает выбор из пяти опций частотного диапазона, охватывающих спектр от 10 Герц до 30 Мегагерц, что обеспечивает оптимальный выбор прибора в зависимости от специфики решаемых задач. TH2851-030 демонстрирует лучшую в отрасли типовую основную погрешность измерений, составляющую 0,045%, в широком диапазоне значений импеданса. TH2851-030 оснащен интегрированным источником смещения по постоянному току с напряжением до 40 Вольт. Встроенная функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей, позволяя пользователю моделировать собственные значения эквивалентных параметров тестируемых компонентов.
Применение TH2851-030
TH2851-030 используется в различных областях, включая разработку, производство и контроль качества электронных компонентов, таких как конденсаторы, катушки индуктивности, резисторы и полупроводниковые устройства. TH2851-030 поддерживает измерение параметров переменного и постоянного тока, а также предоставляет возможность анализа эквивалентных схем с использованием многопараметрических моделей. Анализатор TH2851-030 обеспечивает высокую точность измерений и поддерживает различные интерфейсы для интеграции в тестовые системы, что делает его незаменимым инструментом в области электроники и материаловедения.
Преимущества TH2851-030
- Широкий Частотный Диапазон (10 Гц – 30 МГц).
- Высокая Базовая Точность (0,05%).
- Множество Измеряемых Параметров:
- Z (импеданс) и Y (адмитанс).
- Cp/Cs (емкость параллельная/последовательная) и Lp/Ls (индуктивность параллельная/последовательная).
- Rp/Rs (сопротивление параллельное/последовательное).
- D (тангенс угла диэлектрических потерь) и Q (добротность).
- θ (фазовый угол).
- G (активная проводимость) и B (реактивная проводимость).
- Rdc, Vdc, Idc.
- Расширенные функции сканирования:
- Многопараметрическое графическое сканирование (Multi-parameter Graphic Sweep Function).
- Сканирование по списку точек (List Sweep Function).
- Наличие внутреннего источника смещения в диапазоне от -10 Вольт до +10 Вольт (с опциональным внешним расширением до ±200 Вольт/±100 миллиампер).
- До 50 измерений в секунду.
- Удобный интерфейс и связь.
Технические характеристики TH2851-030
| Наименование характеристики | Описание |
|---|---|
| Модель | TH2851-030 |
| Параметры переменного | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| Параметры постоянного | VDC, IDC, DCR |
| Тестовая частота (разрешение 1 мГц) | от 10 Гц до 30 МГц |
| Уровень тестирования | Напряжение переменного от 5 мВ до 2 ВСКЗ с разрешением 1 мВ; Переменный от 50 мкА до 20 мА (СКЗ) с разрешением 10 мкА |
| Базовая точность | 0.08% |
| Смещение постоянного | ±40 В/±100 мА |
| Конфигурация тестового терминала | Четырехконтактная пара |
| Многофункциональное сканирование списка параметров | 1601 точка, каждая точка может быть установлена как средняя, и каждая точка может быть отсортирована отдельно |
| Параметры развертки |
параметры измерения, испытательная частота, напряжение переменного тока, ток переменного тока, напряжение смещения постоянного тока, ток смещения постоянного тока. |
| Дисплей | 10,1-дюймовый емкостный ЖК-дисплей с разрешением 1280 x 800 пикселей |
| Интерфейсы | USB-хост и устройство, Ethernet/LAN, GPIB, RS232, HANDLER (D-SUB25), VGA, HDMI |
| Размеры (мм) | 428 x 220 x 325; 14,5 кг |
