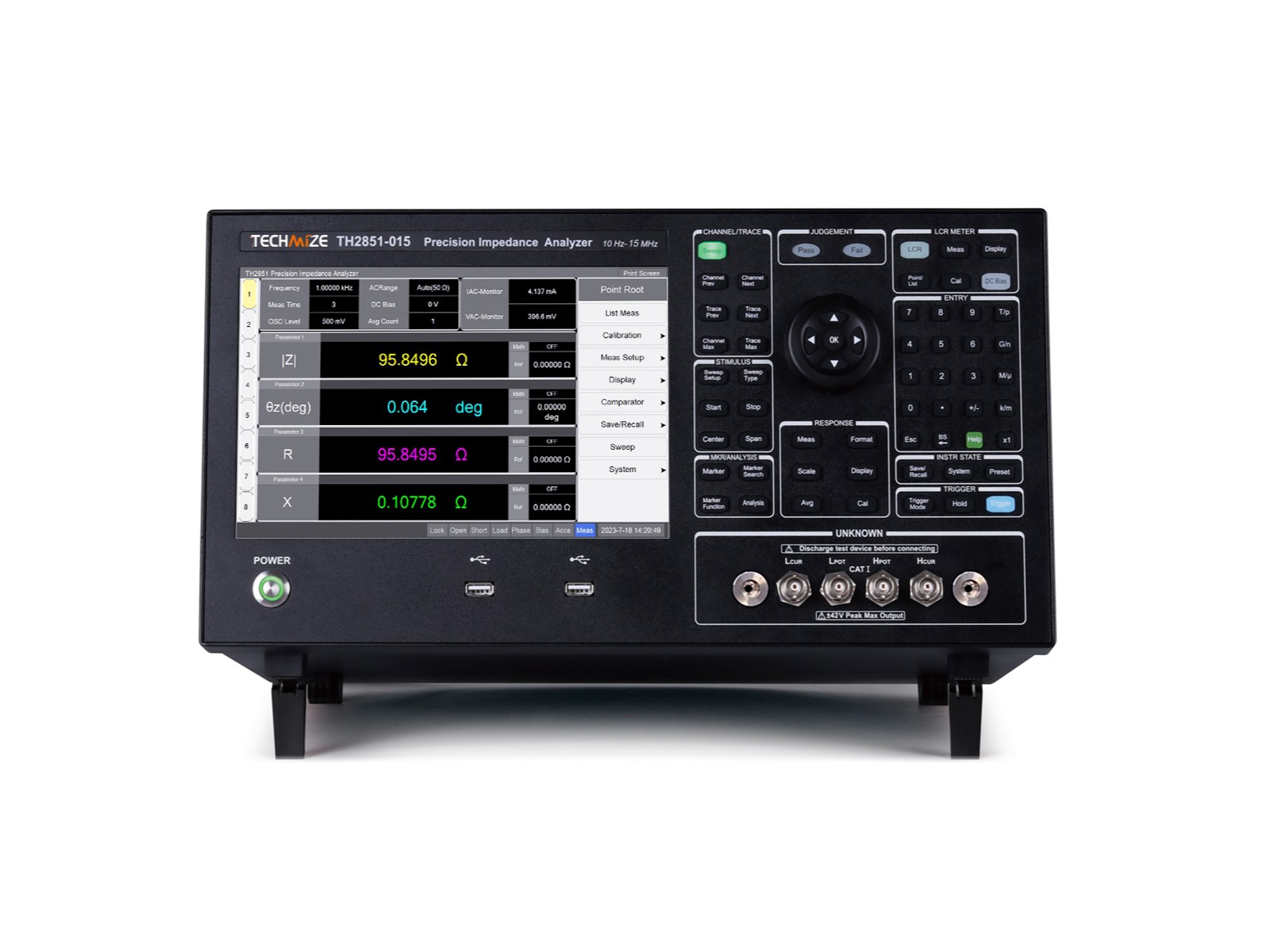

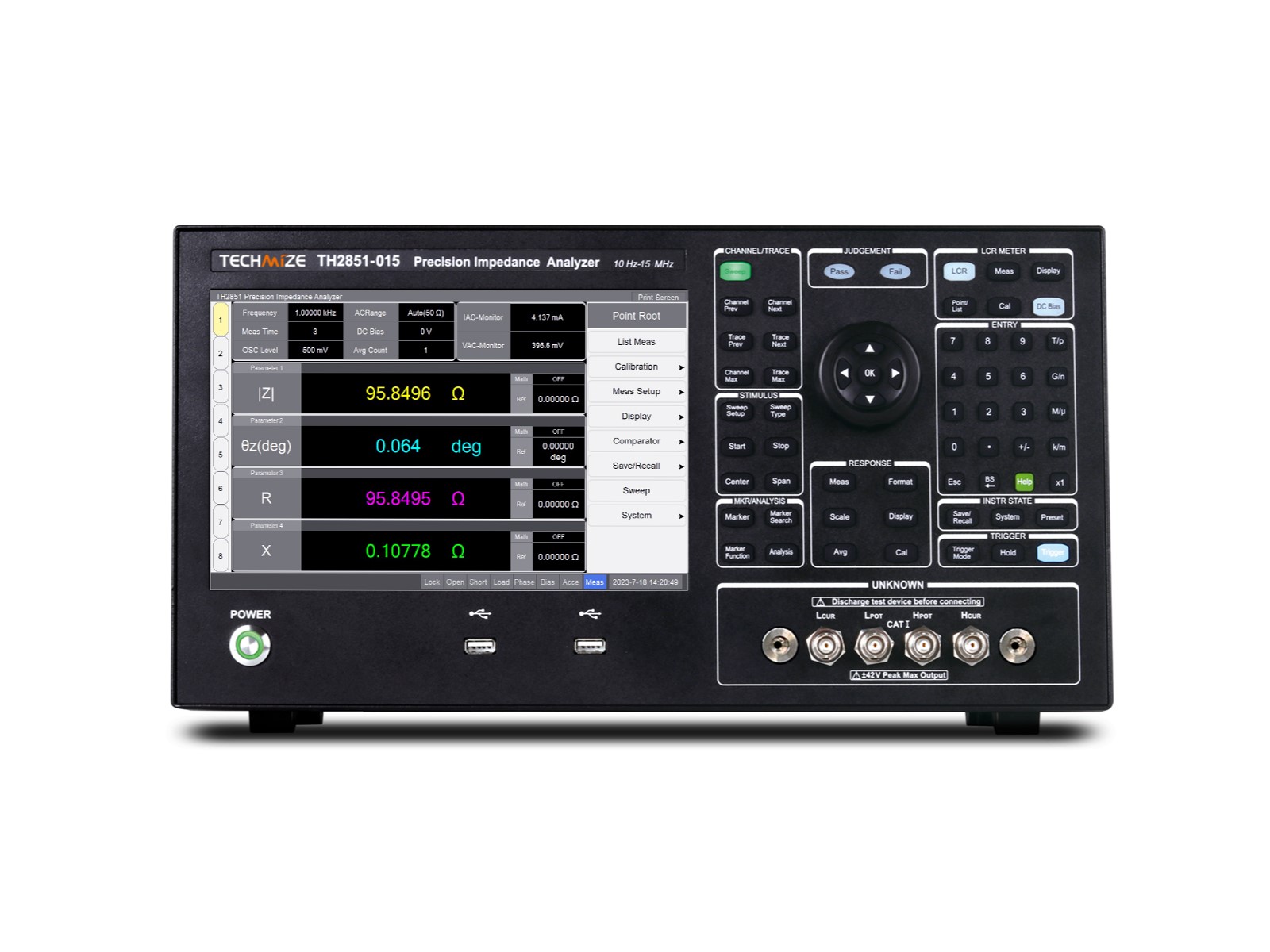

Techmize TH2851-015: высокоточный анализатор импеданса (10 Гц – 15 МГц) с точностью 0.05%. Идеален для всесторонней диагностики компонентов и материалов в разработке, контроле качества.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
TH2851-015: Универсальный прецизионный анализ.
Анализатор импеданса TH2851 от компании Techmize предлагает пять диапазонов частот от 10 Гц до 15 МГц, что позволяет выбрать оптимальный режим для выполнения различных задач. TH2851-015 обеспечивает высокую точность измерений с типичной основной погрешностью 0,045% в широком диапазоне значений импеданса, используя встроенный источник смещения постоянного напряжения до 40 В. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет TH2851-015 моделировать параметры компонентов.
Применение TH2851-015
- Пассивные компоненты.
- Полупроводниковые компоненты.
- Прочие компоненты: Измерение импеданса электронных компонентов, установленных непосредственно на печатных платах.
- Диэлектрические материалы: Определение диэлектрической проницаемости и тангенса угла потерь в полимерных материалах, керамике, а также материалах, используемых для печатных плат.
- Магнитные материалы: Измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков.
Преимущества TH2851-015
- Широкий Частотный Диапазон (10 Гц – 15 МГц).
- Высокая Базовая Точность (0,05%.
- Множество измеряемых параметров:
- Z (импеданс) и Y (адмитанс).
- Cp/Cs (емкость параллельная/последовательная) и Lp/Ls (индуктивность параллельная/последовательная).
- Rp/Rs (сопротивление параллельное/последовательное).
- D (тангенс угла диэлектрических потерь) и Q (добротность).
- θ (фазовый угол).
- G (активная проводимость) и B (реактивная проводимость).
- Rdc, Vdc, Idc.
- Расширенные функции сканирования:
- Многопараметрическое графическое сканирование (Multi-parameter Graphic Sweep Function).
- Сканирование по списку точек (List Sweep Function): Предоставляет возможность задавать до 201 дискретной точки измерения, обеспечивая получение максимально детальной характеристики компонента в заданных условиях.
- Наличие внутреннего источника смещения в диапазоне от -10 Вольт до +10 Вольт (с опциональным внешним расширением до ±200 Вольт/±100 миллиампер).
- До 50 измерений в секунду.
- Удобный интерфейс и связь.
Технические характеристики TH2851-015
| Наименование характеристики | Описание |
|---|---|
| Модель | TH2851-015 |
| Параметры переменного | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| Параметры постоянного | VDC, IDC, DCR |
| Тестовая частота (разрешение 1 мГц) | от 10 Гц до 15 МГц |
| Уровень тестирования | Напряжение переменного от 5 мВ до 2 ВСКЗ с разрешением 1 мВ; Переменный от 50 мкА до 20 мА (СКЗ) с разрешением 10 мкА |
| Базовая точность | 0.08% |
| Смещение постоянного | ±40 В/±100 мА |
| Конфигурация тестового терминала | Четырехконтактная пара |
| Многофункциональное сканирование списка параметров | 1601 точка, каждая точка может быть установлена как средняя, и каждая точка может быть отсортирована отдельно |
| Параметры развертки |
параметры измерения, испытательная частота, напряжение переменного тока, ток переменного тока, напряжение смещения постоянного тока, ток смещения постоянного тока. |
| Дисплей | 10,1-дюймовый емкостный ЖК-дисплей с разрешением 1280 x 800 пикселей |

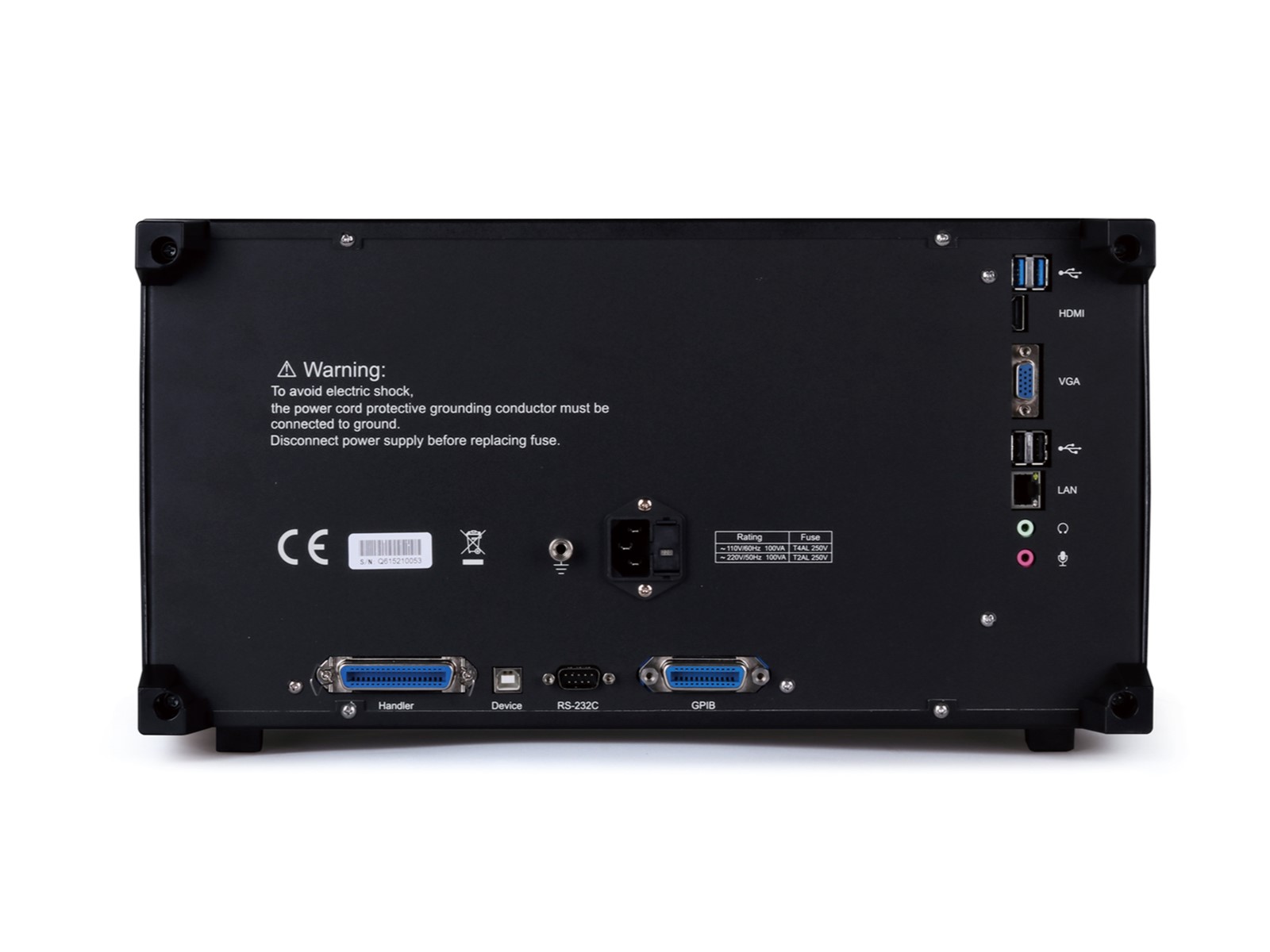

| Интерфейсы | USB-хост и устройство, Ethernet/LAN, GPIB, RS232, HANDLER (D-SUB25), VGA, HDMI |
| Размеры (мм) | 428 x 220 x 325; 14,5 кг |
