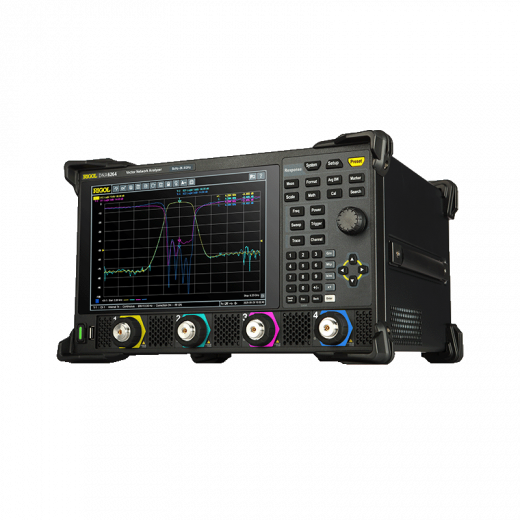

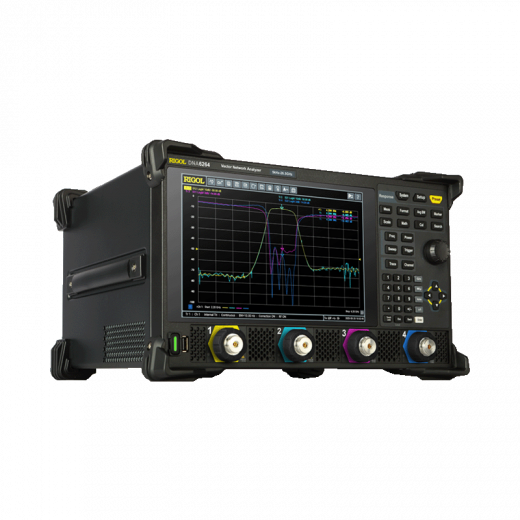

Rigol DNA6202 Векторный анализатор цепей (VNA), 2 порта, 5 кГц – 20 ГГц
Rigol DNA6202 — это двухпортовый векторный анализатор цепей, охватывающий частотный диапазон от 5 кГц до 20 ГГц. Прибор предназначен для точного измерения S-параметров (S11, S21, S12, S22) пассивных и активных ВЧ- и СВЧ-компонентов: фильтров, усилителей, антенн, кабельных сборок и переходов. Благодаря динамическому диапазону 127 дБ (тип.), шуму трассы всего 0,0015 дБ СКЗ и полосе ПЧ до 10 МГц, анализатор демонстрирует исключительную точность и повторяемость результатов. Выходная мощность регулируется от –40 до +10 дБм в нижней части диапазона и до +6 дБм на 20 ГГц, а разрешение по частоте составляет 1 Гц — этого достаточно для тестирования как линейных, так и нелинейных устройств.
Модель из серии DNA6000 — оптимальный выбор для лабораторий, сервисных центров и образовательных учреждений, где требуется высокая производительность при ограниченном бюджете. Прибор поддерживает все основные методы калибровки: SOLT, Response (Short/Open), OSL, Enhanced Response и неизвестное через (Unknown Thru). Встроенный анализатор временной области (опция TDA) и функция измерения расстояния до повреждения (DTF) позволяют локализовать дефекты в линиях передачи. Управление осуществляется через 10,1-дюймовый ёмкостный сенсорный экран с разрешением 1280×800 или с помощью физических кнопок. Интерфейсы USB 3.0, LAN (1000Base-T), HDMI и опциональный GPIB обеспечивают лёгкую интеграцию в автоматизированные испытательные системы. Компактный корпус и масса менее 11 кг делают анализатор удобным для работы на стойке или в полевых условиях.
Технические характеристики Rigol DNA6202
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 5 кГц – 20 ГГц |
| Количество портов | 2 (полностью двунаправленные) |
| Динамический диапазон (тип.) | 127 дБ |
| Выходная мощность (макс.) | +10 дБм (10 МГц – 6,5 ГГц), +6 дБм на 20 ГГц |
| Полоса промежуточной частоты (ПЧ) | 1 Гц – 10 МГц |
| Разрешение по частоте | 1 Гц |
| Количество точек развёртки | 1 … 100 001 |
| Шум трассы (магнитуда, тип.) | 0,0015 дБ СКЗ (до 8,5 ГГц) |
| Разъёмы портов | 3,5 мм (вилка), 50 Ом |
| Дисплей | 10,1" ёмкостной сенсорный, 1280×800, мультитач |
| Интерфейсы | USB 3.0, LAN, HDMI, GPIB (опция) |
| Электропитание | 100–240 В, 50/60 Гц, 150 Вт |
| Габариты (Ш×В×Г) | 358,1 × 214,8 × 300 мм |
| Масса (без аксессуаров) | 11 кг |
Применение и назначение Rigol DNA6202
- Разработка и отладка антенно-фидерных устройств до 20 ГГц: измерение КСВН, полосы пропускания и диаграмм направленности антенн для спутниковой связи, 5G и радиорелейных линий.
- Тестирование кабельных сборок и соединителей: быстрый поиск повреждений с помощью опции DTF (Distance to Fault).
- Характеризация усилителей мощности и малошумящих усилителей (LNA): определение коэффициента усиления, КСВН, изоляции и точек компрессии P1dB.
- Образовательные лаборатории и исследовательские проекты: изучение основ измерения S-параметров, построение диаграмм Смита и групповой задержки.
Ключевые особенности модели Rigol DNA6202
- Оптимальное соотношение цена/производительность: Двухпортовая версия стоит значительно дешевле четырёхпортовой, но сохраняет динамический диапазон 127 дБ и частотный предел 20 ГГц.
- Широкий частотный диапазон 5 кГц – 20 ГГц с шагом 1 Гц: Перекрывает все актуальные коммерческие и военные диапазоны: от низкочастотных датчиков до Ku/K-диапазона спутниковой связи.
- Высокий динамический диапазон 127 дБ: Позволяет измерять фильтры с затуханием до 120 дБ и усилители с высоким коэффициентом усиления без потери точности.
- Полная поддержка методов калибровки: SOLT, Response, OSL, Enhanced Response, неизвестное через (Unknown Thru). Совместимость с механическими и электронными калибраторами Rigol ECal.
- Интеллектуальный мастер калибровки: Пошаговое руководство по калибровке минимизирует ошибки оператора и сокращает время подготовки до 2 минут.
- Встроенный временной рефлектометр (опция TDA/DTF): Превращает VNA в анализатор линий передачи для локации обрывов, коротких замыканий и неоднородностей в кабелях.
- Гибкие форматы отображения: Логарифмическая и линейная АЧХ, КСВН, фаза, групповая задержка, диаграмма Смита, полярная диаграмма. Функции PASS/FAIL для серийного тестирования.
- Технология исключения влияния фикстур (De-embedding): Компенсация паразитных параметров тестовых переходников, кабелей и печатных плат.
- Современный сенсорный интерфейс и Web-управление: 10,1-дюймовый экран с поддержкой жестов, работа с мышью/клавиатурой, встроенный веб-сервер для удалённого управления.
- Полная автоматизация и поддержка SCPI: Интерфейсы LAN (LXI Core 2016), USB 3.0, опциональный GPIB. Драйверы для LabVIEW, Python, C++.
Дополнительные опции и аксессуары Rigol DNA6202
| Наименование опции | Описание |
|---|---|
| DNA-TDA10 | Анализ во временной области |
| DNA-DTF10 | Расстояние до места повреждения (неисправности) |
| MCAL104-NM1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, тип N (м), 50 Ом |
| MCAL104-NF1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, тип N (f), 50 Ом |
| MCAL109-NM1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, тип N (м), 50 Ом |
| MCAL109-NF1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, тип N (f), 50 Ом |
| MCAL109-NK1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, тип N (м и ф), 50 Ом |
| MCAL104-SM1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, 3,5 мм (м) |
| MCAL104-SF1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, 3,5 мм (f) |
| MCAL109-SM1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, 3,5 мм (м) |
| MCAL109-SF1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, 3,5 мм (f) |
| MCAL109-SK1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, 3,5 мм (м и ф) |
| MCAL126-35K1 | Комплект для механической калибровки, постоянный ток ~ 26,5 ГГц, 3,5 мм (м и ф) |
| MCAL226-35F5 | Набор для механической калибровки OSLT 4-в-1, диапазон частот постоянного тока ~ 26,5 ГГц, 3,5 мм (f) |
| ECAL109-NF2 | Электронный калибровочный модуль, 100 кГц ~ 9 ГГц, тип N (f), 50 Ом, 2 порта |
| ECAL114-NF2 | Электронный калибровочный модуль, 100 кГц ~ 14 ГГц, Type-N (f), 50 Ом, 2 порта |
| ECAL126-35F2 | Электронный калибровочный модуль, 100 кГц ~ 26,5 ГГц, 3,5 мм (f), 2 порта |
| CB-3.5M-3.5M-100-L-26G | ВЧ-кабель, постоянный ток ~ 26,5 ГГц, 3,5 мм (м) — 3,5 мм (м), 100 см |
| CB-SMAM-SMAM-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, SMA (м) — SMA (м), 100 см |
| CB-NM-NM-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, N (м) - N (м), 100 см |
| CB-NM-SMAM-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, N (м) — SMA (м), 100 см |
| CB-NM-3.5M-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, N (м) — 3,5 мм (м), 100 см |
| CB-NMD3.5F-3.5F-63-L-26G | ВЧ-кабель VNA, постоянный ток ~ 26,5 ГГц, NMD 3,5 мм (f) — 3,5 мм (f), 63,5 см |
| AD-NF-NF-L-18G | Адаптер, N (f) - N (f), постоянный ток ~ 18 ГГц |
| AD-NM-NM-L-18G | Адаптер, N (м) - N(м), постоянный ток ~ 18 ГГц |
| AD-SMAF-SMAF-L-18G | Адаптер, SMA (f) — SMA (f), постоянный ток ~ 18 ГГц |
| AD-SMAM-SMAM-L-18G | Адаптер, SMA (м) — SMA (м), постоянный ток ~ 18 ГГц |
| AD-3.5F-3.5F-L-26G | Адаптер, 3,5 мм (f) — 3,5 мм (f), постоянный ток ~ 26,5 ГГц |
| AD-3.5M-3.5M-L-26G | Адаптер, 3,5 мм (м) — 3,5 мм (м), постоянный ток ~ 26,5 ГГц |
| AD-NM-BNCF-L-4G | Адаптер, N (м) — BNC (ж), постоянный ток ~ 4 ГГц |
| AD-SMAM-NM-L-18G | Адаптер, SMA (м) — N (м), постоянный ток ~ 18 ГГц |
| AD-SMAF-NM-L-18G | Адаптер, SMA (f) — N (m), постоянный ток ~ 18 ГГц |
| AD-SMAF-BNCM-L-4G | Адаптер, SMA (f) — BNC (m), постоянный ток ~ 4 ГГц |
| AD-3.5M-2.92F-L-26G | Адаптер, 3,5 мм (м) — 2,92 (f), постоянный ток ~ 26,5 ГГц |
| AD-3.5F-2.92M-L-26G | Адаптер, 3,5 мм (f) — 2,92 (м), постоянный ток ~ 26,5 ГГц |
