Rigol DNA5202: Векторный анализатор цепей 5 кГц – 20 ГГц с динамическим диапазоном >127 дБ. Два порта 3,5 мм, полоса ПЧ 10 МГц, 100001 точка. Опции TDR/DTF. Оснащен 10,1-дюймовым сенсорным экраном и интерфейсами LAN, USB 3.0, HDMI. Применяется в системах 5G мм-диапазона, радиолокации, а также для контроля качества СВЧ-модулей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

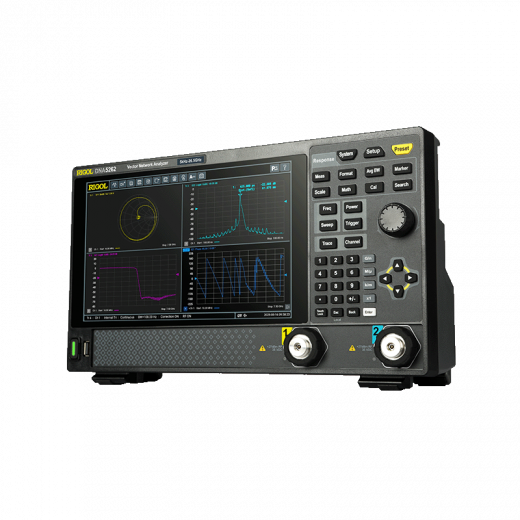

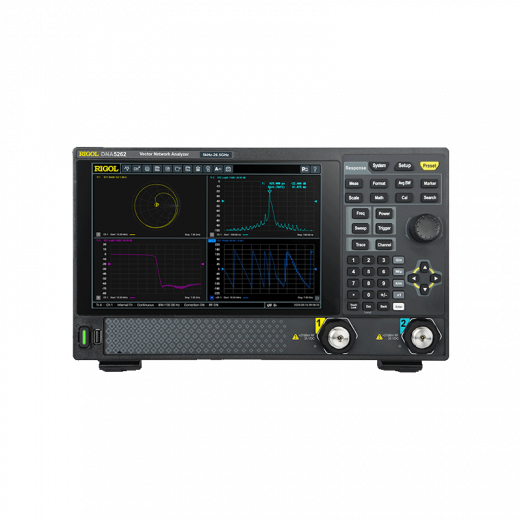

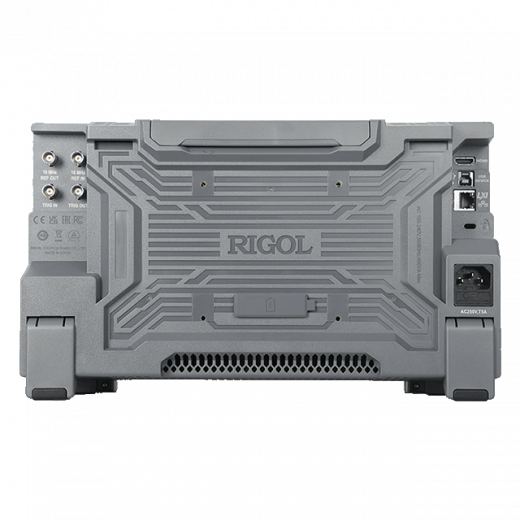

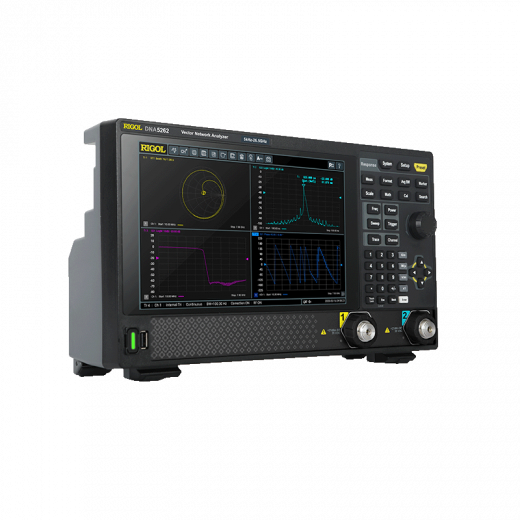

Rigol DNA5202: Векторный анализатор цепей (VNA) 5 кГц – 20 ГГц
Rigol DNA5202 — высокопроизводительный векторный анализатор цепей серии DNA5000, предназначенный для измерения S-параметров в диапазоне от 5 кГц до 20 ГГц. Прибор оснащён двумя реверсивными тестовыми портами с разъёмами 3,5 мм и обеспечивает типовой динамический диапазон 127 дБ, что позволяет с высокой точностью характеризовать активные и пассивные СВЧ-устройства. Встроенные опции временной области (TDR) и измерения расстояния до повреждения (DTF) делают его незаменимым инструментом для анализа целостности сигнала в высокоскоростных цифровых линиях и диагностики кабельных трасс.
Управление анализатором реализовано через 10,1-дюймовый ёмкостной сенсорный экран с разрешением 1280×800. Мастер калибровки, поддержка механических и электронных калибраторов (ECal) позволяют быстро и точно настроить прибор. Полная поддержка SCPI, LAN, USB 3.0 и HDMI обеспечивают лёгкую интеграцию в автоматизированные тестовые системы и удалённое управление.
Технические характеристики Rigol DNA5202
| Характеристика | Значение |
|---|---|
| Диапазон частот | 5 кГц – 20 ГГц |
| Количество портов | 2 (полностью реверсивные) |
| Динамический диапазон (тип.) | >127 дБ |
| Разъемы портов | 3,5 мм, 50 Ом |
| Макс. выходная мощность | 6 дБм (14 ГГц - 20 ГГц) |
| Полоса ПЧ (IF BW) | 1 Гц – 10 МГц |
| Количество точек трассы | до 100001 |
| Дисплей | 10,1" TFT сенсорный, 1280×800 |
| Интерфейсы | USB 3.0 Host/Device, LAN, HDMI |
| Вес | <5 кг |
Применение и назначение Rigol DNA5202
- Разработка и тестирование устройств для Ka-диапазона и 5G мм-волн: Анализ фильтров, усилителей и антенн до 20 ГГц.
- Анализ целостности сигнала в высокоскоростных цифровых интерфейсах: Измерение дифференциальных потерь и отражений в линиях передачи данных (PCIe, USB, HDMI).
- Характеризация материалов и компонентов для аэрокосмической промышленности: Определение S-параметров на частотах до 20 ГГц.
- Производственный тест СВЧ-модулей: Автоматизированный контроль с функциями Pass/Fail и лимитных линий.
Ключевые особенности Rigol DNA5202
- Частотный диапазон 5 кГц – 20 ГГц: Идеален для современных систем связи, включая 5G, спутниковую связь и радарные технологии. Позволяет характеризовать устройства, работающие в верхней части Ku-диапазона и в Ka-диапазоне.
- Динамический диапазон >127 дБ (тип.): Обеспечивает высокую точность при измерении фильтров с узкими полосами пропускания. Даже при анализе устройств с затуханием более 100 дБ сохраняется уверенное различение сигнала от шума.
- Опциональные TDR и DTF: Позволяют локализовать неоднородности в линиях передачи и оценивать целостность сигнала. Эта функция превращает анализатор в мощный инструмент для контроля качества высокочастотных кабелей и печатных плат.
- Де-эмбеддинг и коррекция фикстур: Математическое исключение влияния кабелей и переходников. Вы получаете истинные S-параметры устройства без искажений, вызванных измерительным трактом.
- Поддержка электронной калибровки ECal: Быстрая и точная калибровка с помощью модулей ECAL126-35F2. Это минимизирует время перенастройки при смене частотных диапазонов и повышает достоверность результатов в серийных испытаниях.
- Сенсорный интерфейс и дистанционное управление: 10,1-дюймовый экран, веб-сервер для удалённого доступа, HDMI для внешнего монитора. Инженер может работать с прибором из любой точки лаборатории или даже из дома, что особенно удобно при длительных циклах тестирования.
- Компактность и лёгкость: Малые габариты и вес позволяют легко перемещать прибор и устанавливать в стойку. Анализатор занимает всего 5U в рэке, экономя место в измерительной стойке.
Дополнительные опции и аксессуары Rigol DNA5202
| Наименование опции | Описание |
|---|---|
| DNA-TDA10 | Анализ во временной области |
| DNA-DTF10 | Расстояние до места повреждения (неисправности) |
| MCAL104-NM1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, тип N (м), 50 Ом |
| MCAL104-NF1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, тип N (f), 50 Ом |
| MCAL109-NM1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, тип N (м), 50 Ом |
| MCAL109-NF1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, тип N (f), 50 Ом |
| MCAL109-NK1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, тип N (м и ф), 50 Ом |
| MCAL104-SM1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, 3,5 мм (м) |
| MCAL104-SF1 | Комплект для механической калибровки, постоянный ток ~ 4,5 ГГц, 3,5 мм (f) |
| MCAL109-SM1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, 3,5 мм (м) |
| MCAL109-SF1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, 3,5 мм (f) |
| MCAL109-SK1 | Комплект для механической калибровки, постоянный ток ~ 9 ГГц, 3,5 мм (м и ф) |
| MCAL126-35K1 | Комплект для механической калибровки, постоянный ток ~ 26,5 ГГц, 3,5 мм (м и ф) |
| MCAL226-35F5 | Набор для механической калибровки OSLT 4-в-1, диапазон частот постоянного тока ~ 26,5 ГГц, 3,5 мм (f) |
| ECAL109-NF2 | Электронный калибровочный модуль, 100 кГц ~ 9 ГГц, тип N (f), 50 Ом, 2 порта |
| ECAL114-NF2 | Электронный калибровочный модуль, 100 кГц ~ 14 ГГц, Type-N (f), 50 Ом, 2 порта |
| ECAL126-35F2 | Электронный калибровочный модуль, 100 кГц ~ 26,5 ГГц, 3,5 мм (f), 2 порта |
| CB-3.5M-3.5M-100-L-26G | ВЧ-кабель, постоянный ток ~ 26,5 ГГц, 3,5 мм (м) — 3,5 мм (м), 100 см |
| CB-SMAM-SMAM-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, SMA (м) — SMA (м), 100 см |
| CB-NM-NM-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, N (м) - N (м), 100 см |
| CB-NM-SMAM-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, N (м) — SMA (м), 100 см |
| CB-NM-3.5M-100-L-18G | ВЧ-кабель, постоянный ток ~ 18 ГГц, N (м) — 3,5 мм (м), 100 см |
| CB-NMD3.5F-3.5F-63-L-26G | ВЧ-кабель VNA, постоянный ток ~ 26,5 ГГц, NMD 3,5 мм (f) — 3,5 мм (f), 63,5 см |
| AD-NF-NF-L-18G | Адаптер, N (f) - N (f), постоянный ток ~ 18 ГГц |
| AD-NM-NM-L-18G | Адаптер, N (м) - N(м), постоянный ток ~ 18 ГГц |
| AD-SMAF-SMAF-L-18G | Адаптер, SMA (f) — SMA (f), постоянный ток ~ 18 ГГц |
| AD-SMAM-SMAM-L-18G | Адаптер, SMA (м) — SMA (м), постоянный ток ~ 18 ГГц |
| AD-3.5F-3.5F-L-26G | Адаптер, 3,5 мм (f) — 3,5 мм (f), постоянный ток ~ 26,5 ГГц |
| AD-3.5M-3.5M-L-26G | Адаптер, 3,5 мм (м) — 3,5 мм (м), постоянный ток ~ 26,5 ГГц |
| AD-NM-BNCF-L-4G | Адаптер, N (м) — BNC (ж), постоянный ток ~ 4 ГГц |
| AD-SMAM-NM-L-18G | Адаптер, SMA (м) — N (м), постоянный ток ~ 18 ГГц |
| AD-SMAF-NM-L-18G | Адаптер, SMA (f) — N (m), постоянный ток ~ 18 ГГц |
| AD-SMAF-BNCM-L-4G | Адаптер, SMA (f) — BNC (m), постоянный ток ~ 4 ГГц |
| AD-3.5M-2.92F-L-26G | Адаптер, 3,5 мм (м) — 2,92 (f), постоянный ток ~ 26,5 ГГц |
| AD-3.5F-2.92M-L-26G | Адаптер, 3,5 мм (f) — 2,92 (м), постоянный ток ~ 26,5 ГГц |
