R&S ZVH4 Портативный анализатор кабелей и антенн

R&S ZVH4 – портативный анализатор кабелей и антенн: профессиональный инструмент для полевых измерений

Анализатор кабелей и антенн R&S ZVH4 – это инновационный портативный прибор, созданный для профессионального монтажа и обслуживания антенных систем в полевых условиях. Представляя собой уникальную комбинацию функций, он может использоваться в качестве анализатора кабелей и антенн, двухпортового векторного анализатора цепей, измерителя мощности или анализатора спектра. ZVH4 оснащен функцией предварительной настройки. С ее помощью можно предварительно настраивать схемы испытаний до выхода на местность.

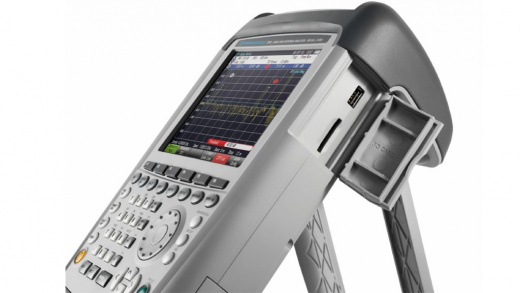

Анализатор оснащен цветным дисплеем высокого разрешения, который обеспечивает четкое отображение всех параметров измерений. Возможность дистанционного управления через USB или LAN позволяет осуществлять контроль над прибором на расстоянии.

Основные области применения ZVH4

• Телекоммуникации: проверка базовых станций, ретрансляторов, DAS-систем;
• Авиация и морская связь: диагностика антенн радаров, спутниковых и УКВ-систем;
• Военная и спецтехника: обслуживание полевых антенных комплексов;
• Энергетика и транспорт: мониторинг линий связи в SCADA-системах.

Ключевые характеристики ZVH4

Наименование характеристики	Значение
Диапазон частот	100 кГц – 3,6 ГГц
Динамический диапазон	100 дБ
Точность КСВ	±0,5

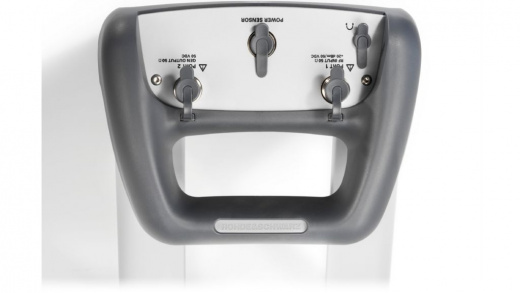

Количество портов	2
Потери в кабеле	±1,5 дБ/100 м
Скорость сканирования	до 5 мс на точку (в быстром режиме)
Автономность	до 4,5 часов работы от встроенного аккумулятора

Эксплуатационные особенности ZVH4

Прибор адаптирован для работы в экстремальных условиях:

• Температурный режим: от –10°C до +55°C;
• Встроенная память на 1000 измерений с GPS-метками;
• Поддержка внешних датчиков мощности через USB.

R&S ZVH4 - это инновационный и универсальный прибор, который может стать незаменимым помощником в различных задачах в области радиоэлектроники и телекоммуникаций. Благодаря комплексному набору функций и продуманной конструкции, он становится оптимальным выбором для специалистов в работе с антенными системами.

Дополнительные опции R&S ZVH4

Наименование опции	Описание
R&S ZVH-K1 (1309.6823.02)	Спектральный анализ
R&S ZVH-K9 (1309.6852.02)	Приложение для работы с измерителем мощности
R&S ZVH-K19 (1304.5987.02)	Измеритель мощности в канале
R&S ZVH-K40 (1309.7013.02)	Дистанционное управление с помощью USB или LAN
