R&S ZNH8 — портативный векторный анализатор цепей для профессионалов. Диапазон 30 кГц–8 ГГц, динамический диапазон 100 дБ, 7" сенсорный экран. Идеален для полевых измерений и лабораторных исследований
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

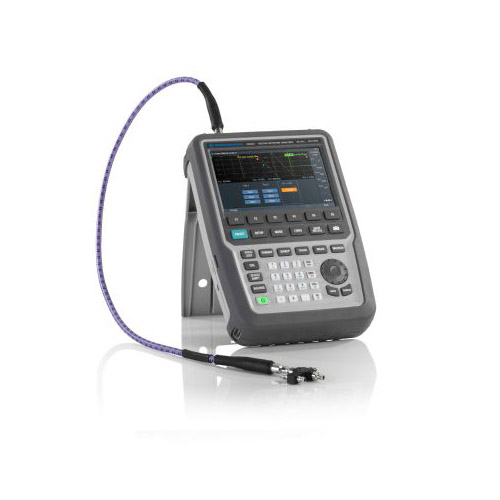

Компактный анализатор ZNH8 для полевых и лабораторных задач
R&S ZNH8 – это портативный векторный анализатор цепей, предназначенный для точных измерений в полевых и лабораторных условиях. С расширенным частотным диапазоном до 8 ГГц он обеспечивает высокую точность и скорость измерений, что делает его незаменимым для инженеров, работающих с современными радиочастотными и микроволновыми системами. При необходимости прибор может быть дополнен опциями, что делает его универсальным решением для любых задач ВЧ-анализа.Анализатор ZNH8 используется для:
- Измерения S-параметров (S11, S12, S21, S22) базовым прибором;
- Тестирования антенно-фидерных трактов, фильтров, усилителей и смесителей;
- Диагностики линий передачи в телекоммуникационных системах (5G, спутниковая связь, радиорелейные линии);
- Контроля качества сборки кабелей и разъемов;
- Настройки и калибровки радиопередающих устройств.
Ключевые характеристики ZNH8
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 30 кГц – 8 ГГц |
| Динамический диапазон | 100 дБ (тип.) для измерений изоляции фильтров и антенн |
| Точность измерений | ±0,2 дБ (амплитуда), ±0,5° (фаза) |
| Количество портов | 2 |
| Разрешение по частоте | 1 Гц |
| Скорость сканирования | до 5 мс на точку (в быстром режиме) |
| Автономность | до 5 часов работы от встроенного аккумулятора |
Экран сенсорного интерфейса прост в эксплуатации, а обзорное меню конфигурации делает подготовку к измерениям более эффективной. Аппарат имеет компактный форм-фактор, но при этом обеспечивает высокую производительность и все ключевые функции.
Преимущества R&S ZNH8
- Широкий частотный охват – поддержка измерений до 8 ГГц позволяет работать с современными СВЧ-устройствами.

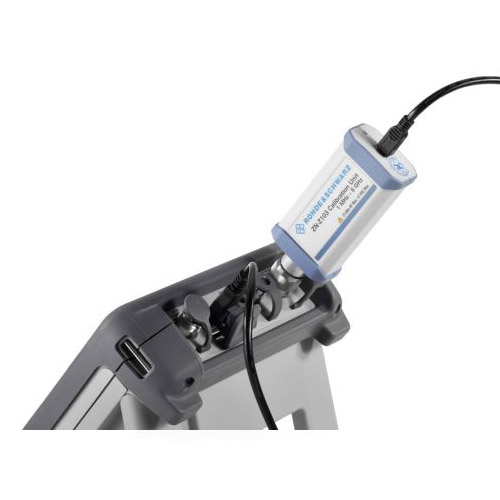

- Высокая точность – встроенная система калибровки (SOLT, TRL) минимизирует погрешности.
- Портативность и защищенность – корпус с классом защиты IP52 устойчив к вибрациям и пыли.
- Гибкость интерфейсов – поддержка USB, LAN, GPIB для интеграции в автоматизированные системы.
- Мощное ПО – встроенные функции анализа (Smith-диаграмма, карта коэффициента отражения).
Области применения ZNH8
- Телекоммуникации: тестирование базовых станций 5G, антенных решеток.
- Аэрокосмическая отрасль: проверка бортового радиооборудования.
- Военная и спецсвязь: диагностика полевых радиосистем;
- Производство электроники: контроль параметров ВЧ-модулей.
Анализатор поддерживает горячую замену аккумуляторов, что критично для полевых работ. Встроенный генератор сигналов (+10 дБм) позволяет тестировать активные компоненты без внешних источников. Для работы в условиях помех применяется цифровая фильтрация и адаптивная калибровка.
R&S ZNH8 – это полноценный двухпортовый портативный векторный анализатор, предназначенный для измерения кабелей и антенн. Он обеспечивает однопортовые измерения и полные двухпортовые измерения S-параметров, что делает его идеальным инструментом для инженеров и специалистов в области радиоэлектроники.
Дополнительные опции R&S ZNH8
| Опция и номер заказа | Описание |
|---|---|

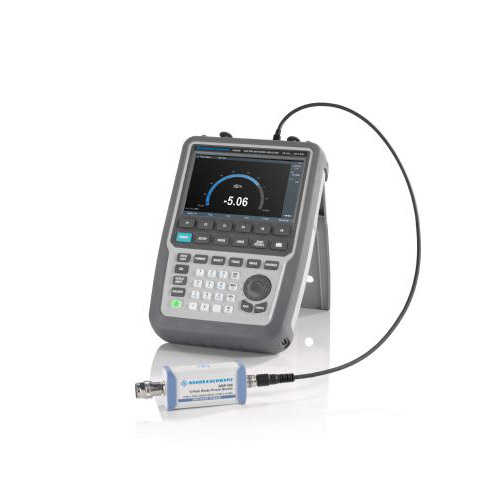

| R&S ZNH-K9(1334.6800.02) | Опора датчика мощности |
| R&S ZNH-K10(1334.6846.02) | Источник переменного напряжения смещения постоянного тока |
| R&S ZNH-K29(1334.6823.02) | Импульсные измерения с датчиком мощности |
| R&S ZNH-K45(1334.6852.02) | Векторный вольтметр |
| R&S ZNH-K47(1334.6875.02) | S-параметры смешанного режима |
| R&S ZNH-K66(1334.6869.02) | Волновые отношения и волновые величины |
| R&S ZNH-K68(1334.6881.02) | Анализ во временной области |
| R&S ZNH-K69(1334.6830.02) | Измерение датчика мощности в зависимости от частоты |
