R&S ZND Векторный анализатор цепей

Векторный анализатор ZND: точность измерений до 8,5 ГГц

R&S ZND – компактный векторный анализатор цепей, предназначенный для анализа и измерения параметров передачи и отражения радиочастотных сигналов в широком диапазоне частот. Прибор разработан для решения задач в области радиоэлектроники и телекоммуникаций. Используется в разработке, производстве и тестировании антенн, фильтров, усилителей, кабельных сборок и других СВЧ-компонентов.
Базовая версия анализатора ZND поддерживает однонаправленные измерения в частотном диапазоне до 4,5 ГГц. При необходимости прибор можно модернизировать, добавив возможность двунаправленных измерений и расширив рабочий диапазон до 8,5 ГГц.

Основные характеристики ZND

Наименование характеристики	Значение
Диапазон частот	от 100 кГц до 4,5 ГГц(с возможностью расширения)
Количество портов	2
Разрешение по частоте	1 Гц
Динамический диапазон	до 120 дБ
Интерфейсы	LAN, USB, GPIB

Ключевые особенности ZND

1. Гибкая конфигурация: возможность модернизации функционала через программные лицензии.
2. Автокалибровка: настройка оборудования занимает менее 30 секунд.
3. Многофункциональность: поддержка однонаправленных и двунаправленных измерений
4. Интерфейсы: встроенные USB-порты для подключения дополнительных устройств
5. Управление: как автономное, так и дистанционное
6. Совместимость: работает со всеми анализаторами Rohde&Schwarz

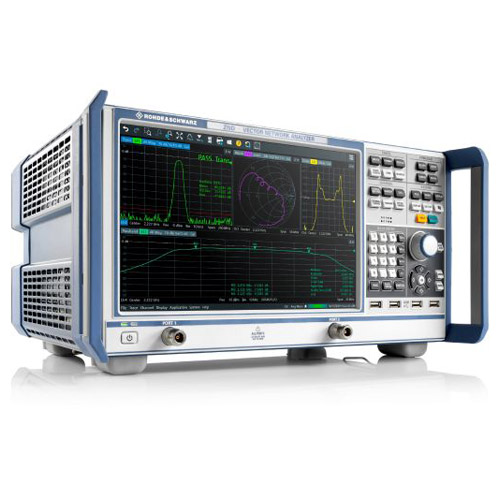

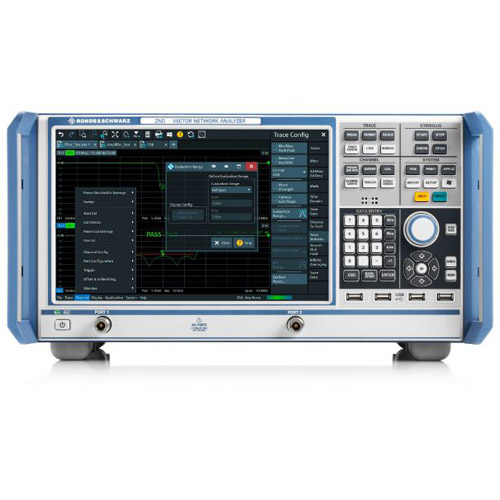

Большой сенсорный экран делает R&S ZND идеальным для измерения S-параметров, даже при необходимости отображения множества диаграмм. Кроме того, можно добавлять измерения во временной области, что расширяет возможности анализа.

Области применения ZND

• Авиационная промышленность: разработка и тестирование авиационного оборудования;
• Научные исследования: проведение экспериментов в научно-исследовательских лабораториях;
• Метрология: тестовый контроль измерительных устройств;
• Микроэлектроника: выполнение высокоточных измерений;
• Производственные линии: интеграция в автоматизированные тестовые стенды.

Преимущества использования ZND

• Точность измерений: высокая стабильность и точность при проведении тестов;
• Удобство управления: интуитивно понятный интерфейс с сенсорным экраном;
• Производительность: быстрое выполнение измерений;
• Расширяемость: возможность добавления новых функций через опции.

Анализатор R&S ZND является оптимальным выбором для разработчиков и производителей высокочастотных компонентов, обеспечивая баланс между функциональностью и стоимостью при возможности дальнейшей модернизации.

Аппаратные опции ZND

Продукт и номер заказа	Описание
R&S®ZN-B14 Номер заказа: 1316.2459.05	Вход/выход обработчика (Универсальный интерфейс)
R&S®ZND-B7 Номер заказа: 1338.1578.02	Высокая выходная мощность
R&S®ZND-B10 Номер заказа: 1328.5358.02	Интерфейс GPIB
R&S®ZND-B19 Номер заказа: 1326.7760.02	Дополнительный съемный жесткий диск
R&S®ZND-B19 Номер заказа: 1338.1703.02	Дополнительный съемный твердотельный диск (SSD)
R&S®ZZA-KN5 Номер заказа: 1175.3040.00	Держатель для 19-дюймовой стойки
R&S®ZN-Z103 Номер заказа: 1321.1828.02	Модуль калибровки, однопортовый, N (розетка), от 2 МГц до 4 ГГц
R&S®ZN-Z103 Номер заказа: 1321.1828.12	Модуль калибровки, однопортовый, N (розетка), от 1 МГц до 6 ГГц
