R&S ZNB3044 — двухпортовый векторный анализатор цепей (9 кГц – 43,5 ГГц). Измеряет S‑параметры, импеданс и фазу. Отличается высокой скоростью, точностью и встроенной коррекцией ошибок. Идеален для разработки и тестирования СВЧ‑устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

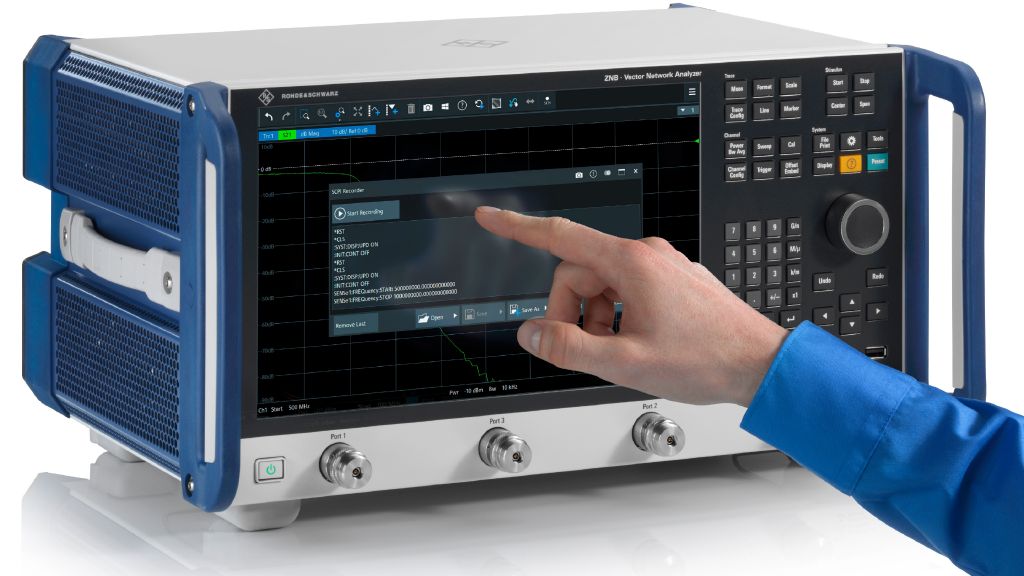

R&S ZNB3044 - инновационное решение для точных измерений
Векторный сетевой анализатор R&S ZNB3044 — высокоточный двухпортовый прибор для измерения комплексных параметров передачи и отражения СВЧ‑сигналов в радиочастотных и микроволновых цепях. Устройство позволяет анализировать амплитудные и фазовые характеристики устройств в широком диапазоне частот, обеспечивая достоверную оценку их рабочих параметров.
Прибор сочетает высокую скорость измерений, исключительную точность и гибкость конфигурации. Благодаря модульной архитектуре пользователь может адаптировать анализатор под конкретные задачи — от базовых проверок до сложных исследовательских проектов. Интуитивный интерфейс и встроенные помощники упрощают настройку и интерпретацию результатов.
Основные характеристики R&S ZNB3044
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 43,5 ГГц |
| Количество портов | 2 |
| Динамический диапазон | до 150 дБ |
| Разрешение по частоте | 1 Гц |
| Время развертки | 11,7 мс (1601 точка, от 1 МГц до 26,5 ГГц) |
| Выходная мощность | 11 дБмВт на частоте 26,5 ГГц |
Области применения R&S ZNB3044
- Разработка СВЧ‑устройств: тестирование фильтров, усилителей, антенн на этапах проектирования и прототипирования.
- Сертификация оборудования: проверка соответствия параметров радиоэлектронной аппаратуры отраслевым стандартам.
- Производство компонентов: входной и выходной контроль пассивных и активных элементов СВЧ‑трактов.
- Исследовательские лаборатории: изучение материалов и структур в миллиметровом диапазоне волн.
- Телекоммуникационные системы: анализ характеристик линий передачи, ретрансляторов и базовых станций 5G/6G.
Ключевые особенности и преимущества R&S ZNB3044
- Широкий частотный диапазон. Прибор работает в диапазоне от 9 кГц до 43,5 ГГц, что делает его идеальным решением для разработки и тестирования широкого спектра ВЧ- и СВЧ-компонентов: усилителей, фильтров, смесителей, кабельных сборок и элементов телекоммуникационных систем.
- Высокая точность измерений. Широкий динамический диапазон в 150 дБ обеспечивает уверенное тестирование устройств с глубоким ослаблением сигнала. Отличная температурная стабильность (дрейф амплитуды не более 0,01 дБ/°C, фазы — 0,15 °C) гарантирует повторяемость результатов и позволяет увеличить интервалы между калибровками.
- Быстрая и интеллектуальная калибровка. Система предлагает как ручную, так и автоматическую калибровку всего за 30 секунд. Полная калибровка по методу TSM (перемычка, короткое замыкание, нагрузка) выполняется всего за 5 шагов. Уникальный алгоритм SMARTer Cal минимизирует погрешность при скалярных измерениях потерь в смесителях, компенсируя влияние рассогласования.
- Расширенный анализ сигналов. Функция анализа во временной области (DTF) используется для локации повреждений в кабелях и определения расстояния до неоднородности. Поддержка построения глазковых диаграмм помогает в визуальной оценке целостности цифровых сигналов.
- Эргономичный интерфейс. Управление и анализ данных максимально упрощены благодаря большому 12,1-дюймовому сенсорному экрану с высоким разрешением 1280×800. Интерфейс полностью переведен на русский язык, а наличие предустановленных шаблонов отображения ускоряет настройку прибора под различные измерительные задачи.
Дополнительные опции ZNB3044
| Опция (Номер заказа) | Описание |
|---|---|
| R&S®ZNB-B4 (1316.1769.02) | Прецизионный кварцевый термостат опорной частоты (аппаратная опция) |
| R&S®ZNB-B10 (1311.5995.04) | Интерфейс GPIB |
| R&S®ZNB-B12 (1319.5088.02) | Управление устройством. Требуется для непосредственного управления коммутационными матрицами |
| R&S®ZN-B14 (1316.2459.05) | Вход/выход обработчика (Универсальный интерфейс) |
| R&S®ZNB-B81 (1316.0004.02) | Входы постоянного тока |
| R&S®ZNB3-B19 (1351.5821.02) | Дополнительный съемный жесткий диск для R&S®ZNB3000 с IPS15, Windows 11 512 ГБ |
| R&S®ZNB3-B542 (1351.5096.02) | Повышение частоты для двухпортового R&S®ZNB3044. Повышение частоты с 43,5 ГГц до 54 ГГц |
| R&S®ZNB3-B22 (1351.5238.02) | Расширение диапазона мощности до -60 дБмВт для 2-портового базового блока R&S®ZNB3044 |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.
