Анализатор R&S ZNB3032 - инновационный векторный прибор для профессионального анализа СВЧ-цепей. Обеспечивает сверхточную диагностику с 2 портами в диапазоне до 32 ГГц (с возможностью расширения до 43,5 ГГц).
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ZNB3022: Двухпортовый векторный анализатор цепей

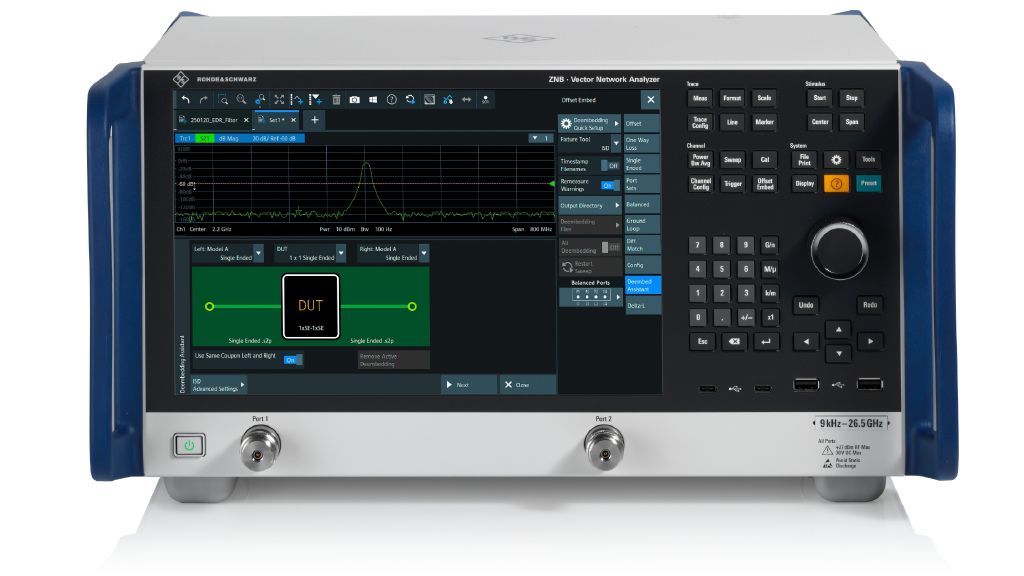

R&S ZNB3032 — высокоточный двухпортовый векторный анализатор цепей от компании Rohde & Schwarz, предназначенный для измерения комплексных параметров передачи и отражения СВЧ‑сигналов. Прибор позволяет анализировать амплитудные и фазовые характеристики радиочастотных устройств в широком диапазоне частот, обеспечивая достоверную оценку их рабочих параметров.
Устройство находит применение как в лабораторных исследованиях, так и на производственных линиях, где требуется контроль качества компонентов и узлов СВЧ‑трактов. Благодаря продуманной эргономике и интуитивно понятному интерфейсу, работа с анализатором не требует длительной подготовки оператора. Принцип работы основан на генерации тестового сигнала, его подаче на исследуемое устройство и последующем анализе отражённого и прошедшего сигналов. Встроенный процессор обрабатывает полученные данные, вычисляя S‑параметры и визуализируя результаты в удобной для интерпретации форме.
Основные характеристики R&S ZNB3032
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 32 ГГц |
| Количество портов | 2 |
| Динамический диапазон | до 150 дБ |
| Разрешение по частоте | 1 Гц |
| Время развертки | 11,7 мс (1601 точка, от 1 МГц до 54 ГГц) |
| Выходная мощность | 11 дБмВт на частоте 26,5 ГГц и +3 дБм на частоте 54 ГГц |
| Вес | 14 кг |
Области применения R&S ZNB3032
- Разработка СВЧ‑компонентов — тестирование фильтров, усилителей, смесителей на этапах проектирования.
- Контроль качества на производстве — проверка параметров серийных изделий (антенн, кабелей, разъёмов).
- Исследования материалов — измерение диэлектрических свойств подложек и композитов.
- Сервис и ремонт РЭА — диагностика неисправностей в радиоаппаратуре, локализация неоднородностей в линиях передачи.
- Образовательные задачи — использование в лабораториях вузов для изучения принципов СВЧ‑измерений.
Ключевые особенности и преимущества R&S ZNB3032
- Широкий частотный диапазон. Прибор охватывает частоты от 9 кГц до 32 ГГц, что делает его универсальным решением для тестирования ВЧ‑ и СВЧ‑устройств: усилителей, фильтров, смесителей, кабелей и компонентов телекоммуникационных систем.
- Температурная стабильность. Дрейф амплитуды и фазы не превышает 0,01 дБ/°C и 0,15 °C соответственно, что обеспечивает длительные интервалы между калибровками без потери точности.
- Продвинутая калибровка. Ручная и автоматическая калибровка за 30 секунд. Метод TSM (перемычка, КЗ, нагрузка) для полной калибровки за 5 шагов. SMARTer Cal — алгоритм для скалярных измерений потерь смесителей, снижающий погрешность из‑за рассогласования.
- Высокоскоростные измерения. Время сбора данных сокращено за счёт оптимизированного алгоритма обработки, что повышает производительность при серийных тестах.
- Поддержка сценариев. Возможность записи и воспроизведения последовательностей команд для автоматизации рутинных операций.
- Расширенные математические функции. Расчёт импеданса, групповой задержки, преобразование времени в частоту и др.
- Анализ во временной области. Функция DTF позволяет определять расстояние до места повреждения в линиях передачи. Поддерживаются глазковые диаграммы для визуализации сигналов.
- Интуитивный интерфейс. 12,1‑дюймовый сенсорный экран с высоким разрешением (1280×800) и русскоязычным меню упрощает настройку и анализ данных. Предусмотрены оптимизированные шаблоны отображения для разных задач.
Дополнительные опции ZNB3032
| Опция (Номер заказа) | Описание |
|---|---|
| R&S®ZNB-B4 (1316.1769.02) | Прецизионный кварцевый термостат опорной частоты (аппаратная опция) |
| R&S®ZNB3-B2 (1316.1769.02) | Второй внутренний генератор для 4-портовой конфигурации |
| R&S®ZNB-B10 (1311.5995.04) | Интерфейс GPIB |
| R&S®ZNB-B12 (1319.5088.02) | Управление устройством. Требуется для непосредственного управления коммутационными матрицами |
| R&S®ZN-B14 (1316.2459.05) | Вход/выход обработчика (Универсальный интерфейс) |
| R&S®ZNB-B81 (1316.0004.02) | Входы постоянного тока |
| R&S®ZNB3-B19 (1351.5821.02) | Дополнительный съемный жесткий диск для R&S®ZNB3000 с IPS15, Windows 11 512 ГБ |
| R&S®ZNB3-B442 (1351.5080.02) | Повышение частоты для двухпортового R&S®ZNB3032. Повышение частоты с 32 ГГц до 43,5 ГГц |
| R&S®ZNB3-B22 (1351.5215.02) | Расширение диапазона мощности до -60 дБмВт для 2-портового базового блока R&S®ZNB3032 |
