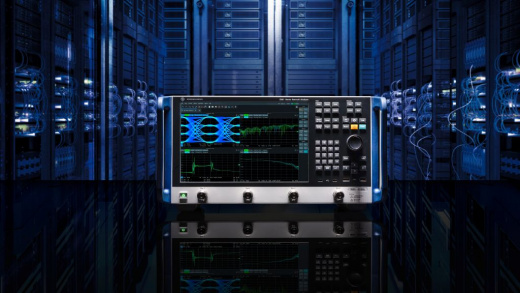

Четырехпортовый анализатор R&S ZNB3032 - инновационный векторный прибор для профессионального анализа СВЧ-цепей. Обеспечивает сверхточную диагностику в диапазоне до 32 ГГц (с возможностью расширения до 43,5 ГГц).
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ZNB3022: Четырехпортовый векторный анализатор цепей

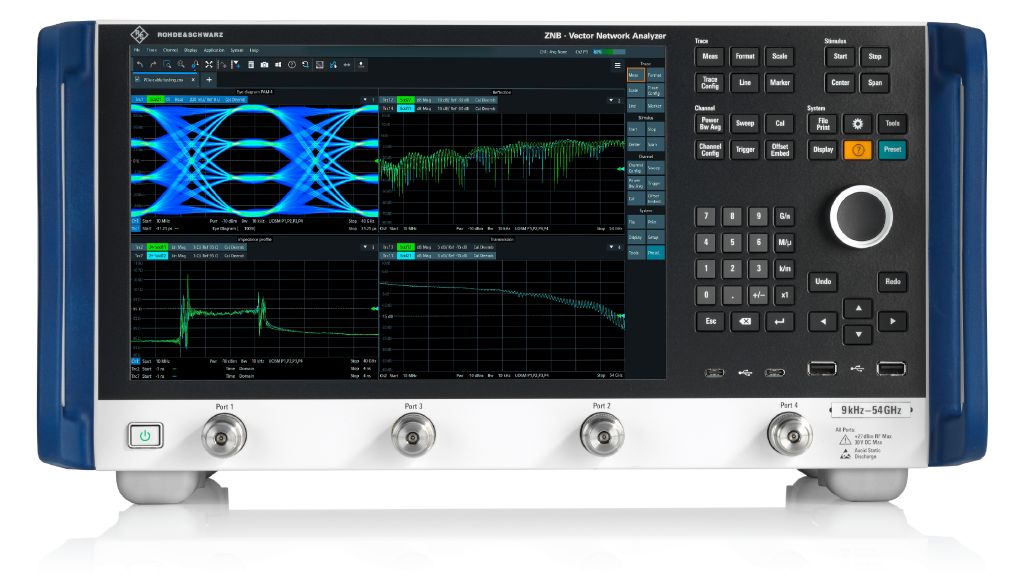

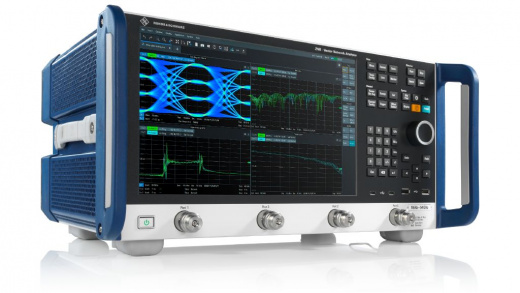

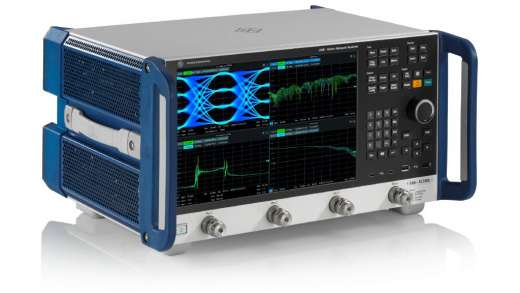

R&S ZNB3032 — высокоточный измерительный прибор для комплексного анализа параметров СВЧ‑цепей. Устройство позволяет измерять комплексные коэффициенты передачи и отражения, S‑параметры, импеданс, фазу и другие ключевые характеристики радиоэлектронных компонентов и трактов в широком частотном диапазоне.
Принцип работы основан на генерации тестовых сигналов, их подаче на исследуемое устройство и анализе отражённых и прошедших сигналов. Прибор сопоставляет амплитудные и фазовые характеристики входных и выходных сигналов, формируя детальные данные о поведении цепи в различных условиях. Благодаря четырёхпортовой конфигурации, анализатор способен одновременно анализировать взаимосвязи между четырьмя узлами цепи, что существенно расширяет возможности исследования сложных многополюсников.
Основные характеристики R&S ZNB3032
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 32 ГГц |
| Количество портов | 4 |
| Динамический диапазон | до 150 дБ |
| Разрешение по частоте | 1 Гц |
| Время развертки | 11,7 мс (1601 точка, от 1 МГц до 54 ГГц) |
| Выходная мощность | 11 дБмВт на частоте 26,5 ГГц и +3 дБм на частоте 54 ГГц |
| Вес | 16 кг |
Области применения R&S ZNB3032
- Разработка СВЧ‑компонентов — тестирование фильтров, усилителей, смесителей и антенн в лабораториях НИОКР.
- Сертификация оборудования — проверка соответствия параметров устройств отраслевым стандартам.
- Производство электроники — входной контроль и выходной контроль качества радиочастотных модулей.
- Телекоммуникации — анализ характеристик базовых станций и ретрансляторов сотовой связи.
- Аэрокосмическая отрасль — испытания бортовой радиоаппаратуры, где критичны точность и надёжность измерений.
Ключевые особенности и преимущества R&S ZNB3032
- Широкий частотный диапазон. Прибор охватывает частоты от 9 кГц до 32 ГГц, что делает его универсальным решением для тестирования ВЧ‑ и СВЧ‑устройств: усилителей, фильтров, смесителей, кабелей и компонентов телекоммуникационных систем.
- Многопортовая архитектура. Одновременное измерение до четырёх портов без переключения, сокращение времени тестирования сложных устройств.
- Высокая скорость измерений. Быстрое сканирование частотного диапазона для ускоренной отладки и серийных испытаний.
- Встроенная коррекция ошибок. Алгоритмы компенсации систематических погрешностей повышают достоверность результатов.
- Расширяемая функциональность. Возможность установки опций для специфических задач (например, импульсных измерений).
- Совместимость с автоматизированными системами. Интеграция в тестовые стенды через стандартные протоколы...
- Расширенные математические функции. Расчёт импеданса, групповой задержки, преобразование времени в частоту и др.
- Анализ во временной области. Функция DTF позволяет определять расстояние до места повреждения в линиях передачи. Поддерживаются глазковые диаграммы для визуализации сигналов.
Дополнительные опции ZNB3032
| Опция (Номер заказа) | Описание |
|---|---|
| R&S®ZNB-B4 (1316.1769.02) | Прецизионный кварцевый термостат опорной частоты (аппаратная опция) |
| R&S®ZNB3-B2 (1351.5150.02) | Второй внутренний генератор для 4-портовой конфигурации |
| R&S®ZNB-B10 (1311.5995.04) | Интерфейс GPIB |
| R&S®ZNB-B12 (1319.5088.02) | Управление устройством. Требуется для непосредственного управления коммутационными матрицами |
| R&S®ZN-B14 (1316.2459.05) | Вход/выход обработчика (Универсальный интерфейс) |
| R&S®ZNB-B81 (1316.0004.02) | Входы постоянного тока |
| R&S®ZNB3-B19 (1351.5821.02) | Дополнительный съемный жесткий диск для R&S®ZNB3000 с IPS15, Windows 11 512 ГБ |
| R&S®ZNB3-B444 (1351.5080.04) | Повышение частоты для четырехпортового R&S®ZNB3032. Повышение частоты с 32 ГГц до 43,5 ГГц |
| R&S®ZNB3-B24 (1351.5221.02) | Расширение диапазона мощности до -60 дБмВт для 4-портового базового блока R&S®ZNB3032 |
