Планар ВМ209 — высокопроизводительный векторный анализатор цепей в формате PXIe для прецизионных измерений S-параметров двухпортовых устройств в диапазоне от 300 кГц до 9 ГГц. Динамический диапазон до 140 дБ, минимальное время измерения 16 мкс. Поддержка SCPI, анализ во временной области и измерение со сдвигом по частоте.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

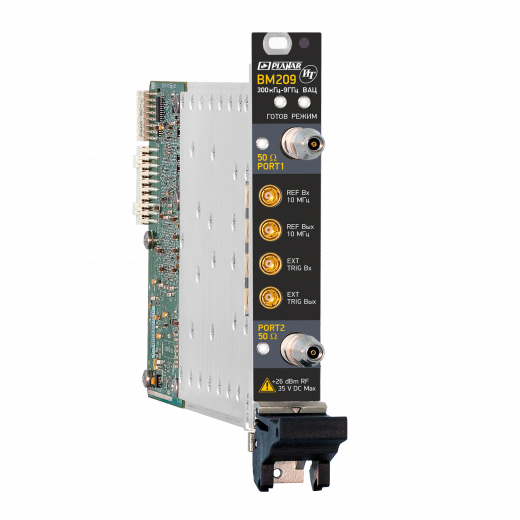

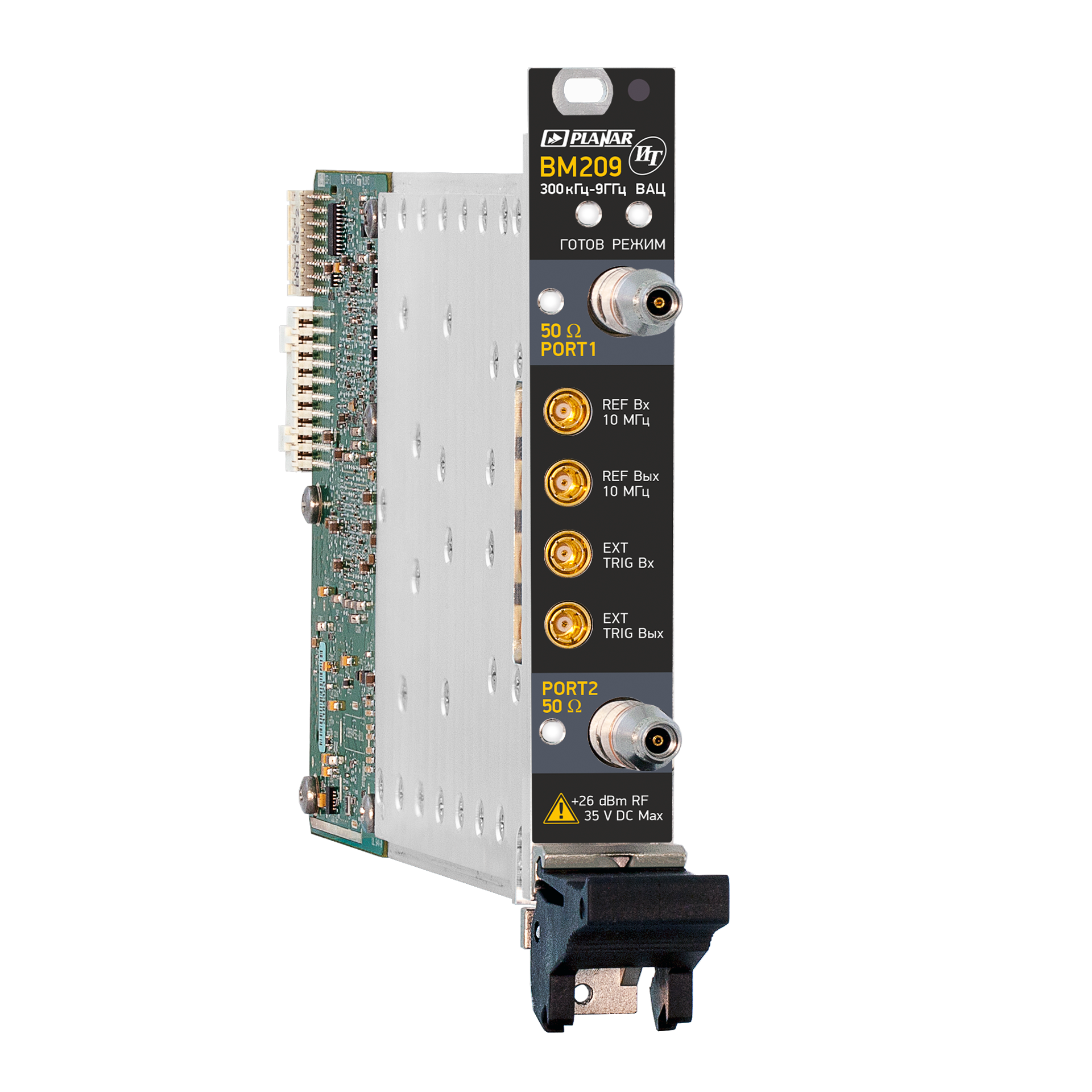

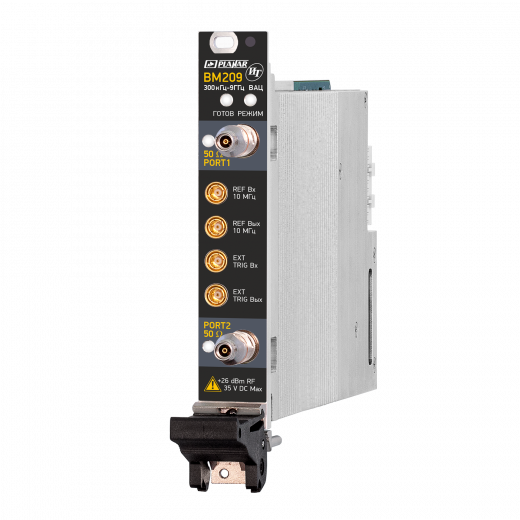

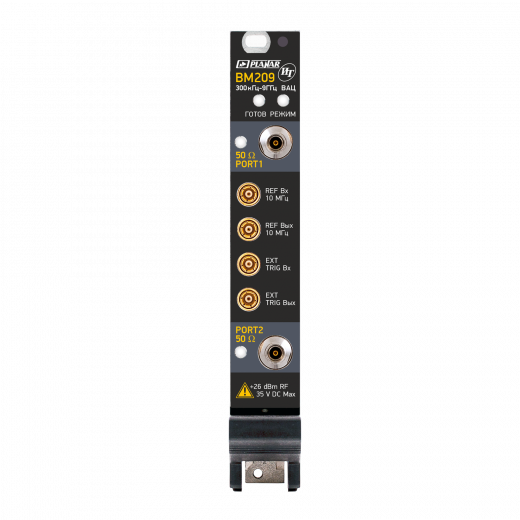

Планар ВМ209 Анализатор цепей векторный PXIe
Планар ВМ209 — это высокопроизводительный векторный анализатор цепей (ВАЦ) в стандарте PXIe, предназначенный для прецизионных измерений комплексных S-параметров двухпортовых устройств в диапазоне частот от 300 кГц до 9 ГГц. Прибор построен в формате PXIe и занимает всего один слот в шасси, что позволяет создавать компактные и масштабируемые многофункциональные измерительные системы для решения широкого круга задач: от научных исследований до серийного производства. Высокий динамический диапазон (до 140 дБ тип.) и низкий уровень собственных шумов обеспечивают измерение устройств с большими затуханиями и высоким динамическим диапазоном.

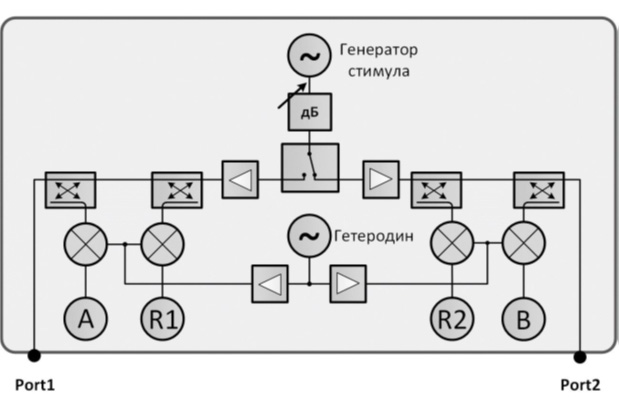

Анализатор позволяет измерять все элементы матрицы рассеяния (S11, S21, S12, S22), а также абсолютную мощность на входах приемников. Благодаря возможности работы со сдвигом по частоте, прибор идеально подходит для тестирования смесителей, умножителей и других частотно-преобразующих устройств. Встроенный анализ во временной области дает возможность определять местоположение и характер неоднородностей в тракте с возможностью их фильтрации. Управление прибором осуществляется через интуитивно понятное программное обеспечение S2VNA, работающее под управлением ОС Windows, что обеспечивает простоту интеграции в автоматизированные измерительные комплексы.
Технические характеристики Планар ВМ209
| Наименование характеристики | Значение |
|---|---|
| Диапазон рабочих частот | от 300 кГц до 9 ГГц |
| Количество измерительных портов | 2 |
| Волновое сопротивление | 50 Ом |
| Тип соединителя порта | 3,5 мм, розетка |
| Измеряемые параметры | S11, S21, S12, S22, абсолютная мощность на входе опорного и измерительного приёмника каждого порта |
| Динамический диапазон (при полосе ПЧ 10 Гц), тип. | до 140 дБ |
| Динамический диапазон (при полосе ПЧ 10 Гц), ТХ | до 138 дБ |
| Выходная мощность (диапазон до 6,5 ГГц), тип. | от -45 до +15 дБм |
| Выходная мощность (диапазон до 6,5 ГГц), ТХ | от -45 до +13 дБм |
| Выходная мощность (диапазон 6,5…8 ГГц), ТХ | от -45 до +10 дБм |
| Выходная мощность (диапазон 8…9 ГГц), ТХ | от -45 до +5 дБм |
| Пределы допускаемой относительной погрешности установки частоты | ±5·10⁻⁶ |
| Минимальный шаг установки частоты | 1 Гц |
| Количество точек измерения за одно сканирование | от 2 до 500 001 |
| Полоса пропускания фильтра ПЧ (с шагом 1/1,5/2/3/5/7) | от 1 Гц до 1 МГц |
| Число логических измерительных каналов / число графиков на канал | 16 / 16 |
| Минимальное время измерения на одной частоте | 16 мкс |
| Средний уровень собственного шума приёмника (фильтр ПЧ 1 Гц, 5…6,5 ГГц), не более | -135 дБм |
| Пределы допускаемой абсолютной погрешности измерения уровня входной мощности (при Pвх = 0 дБм) | ±1,5 дБ |
| Максимально допустимый уровень входной мощности на порту | +23 дБм |
| Количество занимаемых слотов в PXI шасси | 1 |
| Интерфейсы управления | PXIe, SCPI (через ПО) |
| Программное обеспечение | S2VNA |
| Габаритные размеры (Д × Ш × В), мм | 221 × 129 × 20 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: температура окружающей среды | от +18 до +28 °С |
| Условия эксплуатации: относительная влажность воздуха (при 25 °С) | от 20 до 80 % |
Применение и назначение Планар ВМ209
- Разработка и тестирование СВЧ-устройств: Идеальный инструмент для измерения S-параметров фильтров, усилителей, аттенюаторов, антенн и других двухпортовых компонентов на этапах разработки и доводки.
- Серийный контроль и производство: Высокая скорость измерений и возможность автоматизации через PXIe и SCPI команды позволяют существенно повысить производительность при серийном тестировании.
- Измерение параметров смесителей и умножителей: Встроенная функция измерения со сдвигом по частоте позволяет характеризовать частотно-преобразующие устройства с высокой точностью.
- Анализ целостности сигналов и временной анализ: Возможность анализа во временной области с фильтрацией помогает выявлять и локализовать неоднородности в линиях передачи, что критично для высокоскоростных цифровых интерфейсов.
Ключевые особенности Планар ВМ209
- Формат PXIe: Занимает всего один слот в шасси PXI, что позволяет создавать компактные и масштабируемые измерительные системы, интегрируя ВАЦ с другими модулями (источниками питания, коммутаторами, цифровыми мультиметрами).
- Высокий динамический диапазон: Типовое значение динамического диапазона достигает 140 дБ, что позволяет измерять устройства с высоким затуханием (например, фильтры с крутыми скатами АЧХ).
- Высокая скорость измерений: Минимальное время измерения на одной частоте составляет всего 16 мкс, а время переключения между портами — не более 200 мкс, что обеспечивает высокую производительность.
- Низкий уровень собственных шумов: Средний уровень собственных шумов приемника в диапазоне 5…6,5 ГГц составляет не более -135 дБм (при полосе ПЧ 1 Гц), что гарантирует высокую чувствительность.
- Гибкая настройка полосы ПЧ: Полоса пропускания фильтра ПЧ может быть установлена в диапазоне от 1 Гц до 1 МГц с шагом 1/1,5/2/3/5/7, что позволяет оптимизировать скорость и точность измерений в зависимости от задачи.
- Анализ во временной области: Встроенная функция Time Domain Analysis с возможностью фильтрации позволяет подавлять паразитные отражения и выделять полезные сигналы, что особенно полезно при анализе кабелей и соединителей.
- Программное обеспечение S2VNA: Удобное и функциональное ПО с поддержкой до 16 логических каналов и 16 графиков на канал, многофункциональными маркерами и редактором формул для математической обработки трасс.
- Расширенные опции: Доступны опции для автоматического исключения оснастки (AFR), расширенных измерений точки компрессии и гармоник (ACP), а также расширенная гарантия на 3, 5 или 10 лет (EXW3/5/10_BM209).
Дополнительные опции Планар ВМ209
| Наименование | Описание |
|---|---|
| AFR — Автоматическое исключение оснастки | Программная опция для определения параметров измерительной оснастки и смещения плоскости калибровки векторного анализатора цепей к контактам СВЧ-компонентов и устройств, имеющих произвольные выводы или соединители. Позволяет определить частотные параметры измерительных приспособлений без необходимости определения характеристик комплекта калибровочных мер. |
| ACP — Расширенные измерения точки компрессии и гармоник | Удобный инструмент для быстрой характеризации усилителей. Позволяет автоматизировать измерение уровня гармонических составляющих усилителей. Предусмотрены режимы развёртки по мощности и по частоте, вывод результатов в абсолютных и относительных величинах. |
| EXW3_ВМ209 | Опция расширения гарантийного срока на векторный анализатор цепей ВМ209 до 3 лет. |
| EXW5_ВМ209 | Опция расширения гарантийного срока на векторный анализатор цепей ВМ209 до 5 лет. |
| EXW10_ВМ209 | Опция расширения гарантийного срока на векторный анализатор цепей ВМ209 до 10 лет. |
