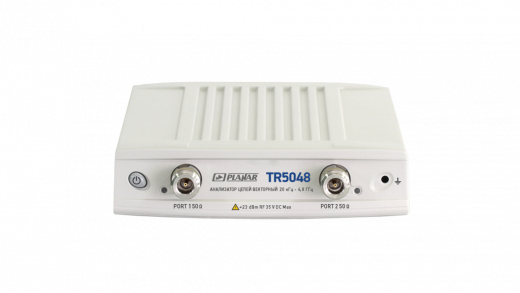

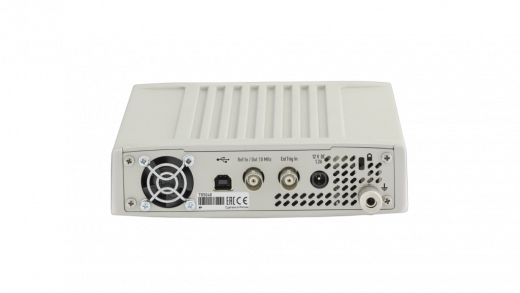

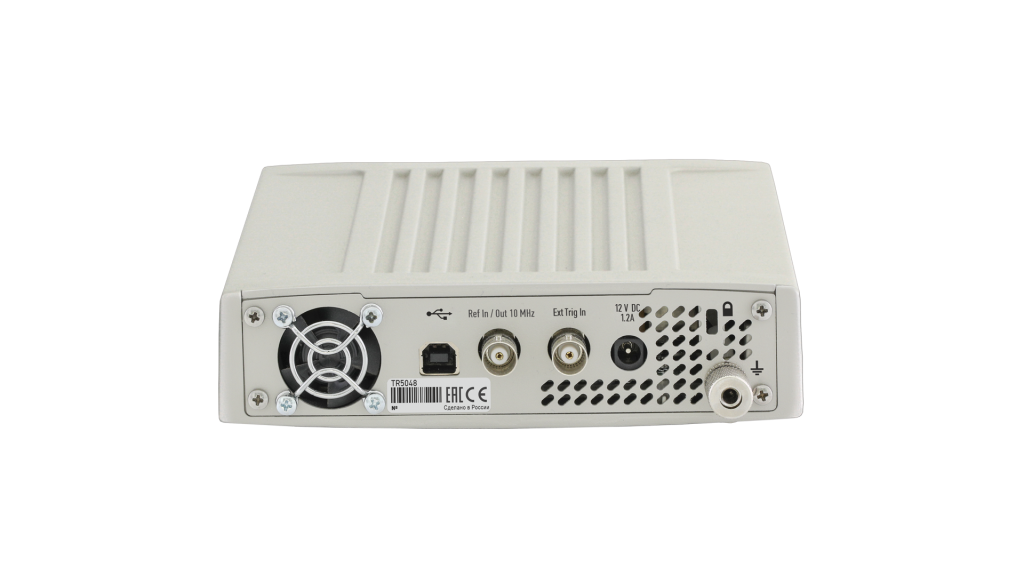

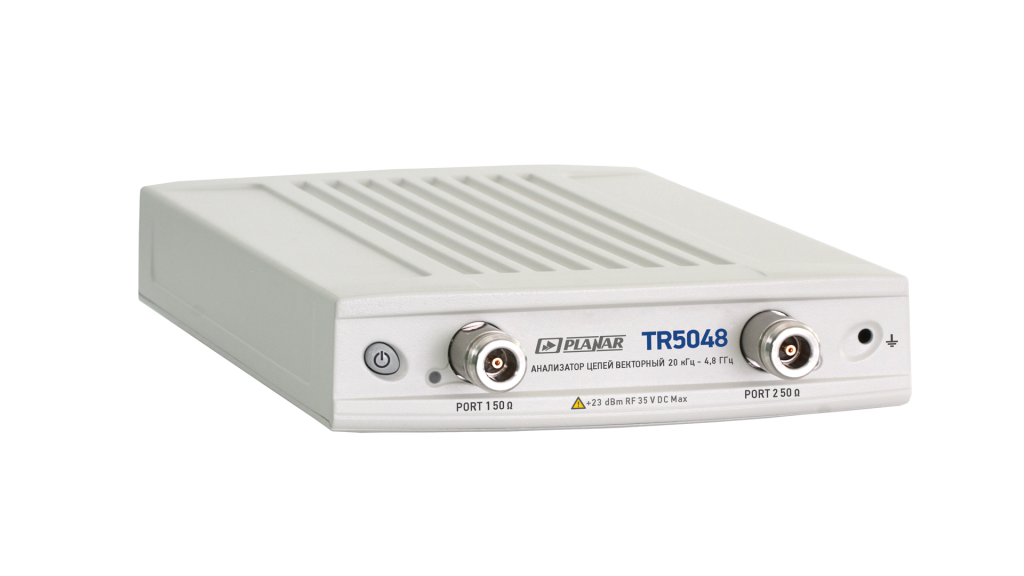

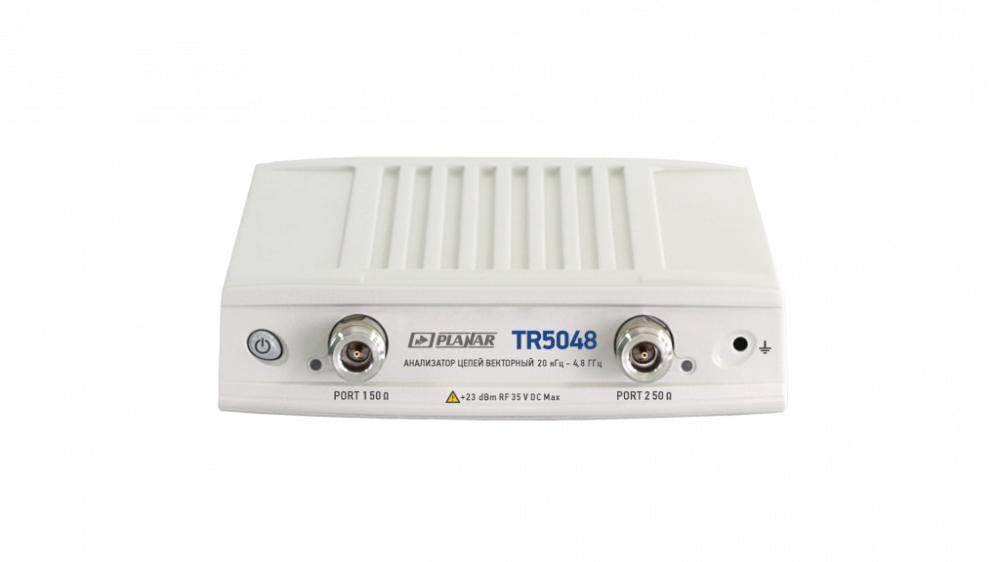

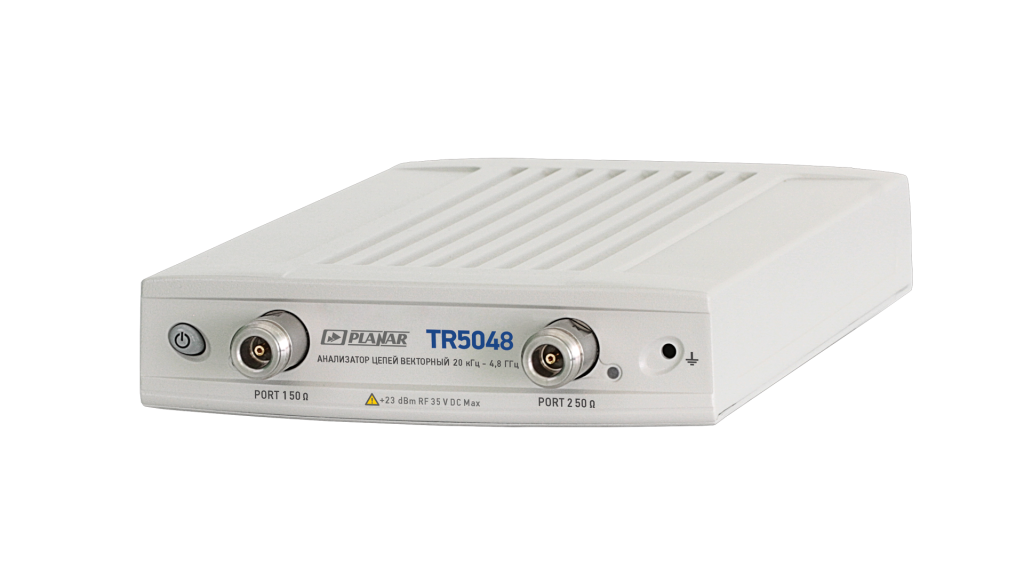

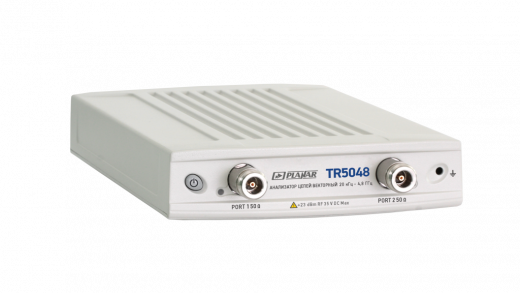

Анализатор цепей векторный TR5048 - это высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он позволяет измерять S-параметры, коэффициенты отражения и передачи, импеданс и другие важные характеристики цепей. Анализатор TR5048 является незаменимым инструментом для специалистов, работающих в области разработки, производства и тестирования радиоэлектронных устройств, антенн, СВЧ-компонентов и других радиотехнических систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Преимущества TR5048
- Широкий диапазон частот: Анализатор работает в диапазоне частот от 20 кГц до 4,8 ГГц, что позволяет решать широкий спектр задач по измерению параметров цепей.
- Высокая точность и стабильность: Прибор обеспечивает высокую точность и стабильность измерений, что гарантирует получение достоверных результатов.
- Широкий динамический диапазон: Анализатор обладает широким динамическим диапазоном, что позволяет измерять как малые, так и большие уровни мощности.
- Различные режимы измерений: Прибор поддерживает различные режимы измерений, включая измерение S-параметров, коэффициентов отражения и передачи, импеданса и других параметров цепей.
- Программное обеспечение: В комплекте с Анализатором поставляется специализированное программное обеспечение, которое обеспечивает удобное управление прибором, обработку и анализ результатов измерений.
- Простота и удобство использования: Анализатор TR5048 прост и удобен в эксплуатации. Прибор оснащен интуитивно понятным интерфейсом и не требует специальных навыков для работы.
Технические характеристики TR5048
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | 20кГц…4,8ГГц |
| Динамический диапазон, не менее, дБ | 123 дБ тип |
| Выходная мощность, дБм | -50…+5 |
| Время измерения на одной частоте, мкс | 200 |
| Импеданс, Ω | 50 |
| Число портов, шт | 2 |
| Измеряемые параметры | S11, S21 |
| Питание | внешний блок питания 12В,1,25 А |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 267х160х44 |
| Вес, кг | 1,3 |
Комплектация TR5048
| Наименование | Обозначение | Кол-во, шт |
|---|---|---|
| Блок измерительный | IВ5048.1 | 1 |
| Блок питания 12 В, 1,25 А | - | 1 |
| Кабель USB 2.0 AM-BM 1,8м | - | 1 |
|
Флеш–диск содержащий:
● программное обеспечение ● руководство по эксплуатации |
ПО 6687–111–21477812–2013 РЭ 6687–111–21477812–2013 |
1 1 |
| Формуляр | ФО 6687–111–21477812–2013 | 1 |
