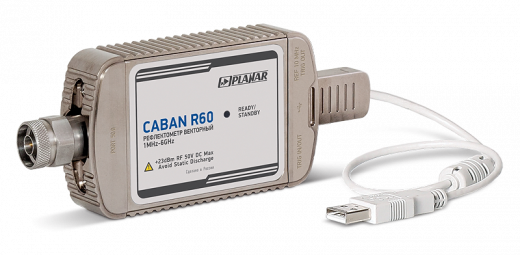

ПЛАНАР CABAN R60 Рефлектометр векторный
Цена по запросу
Арт. CABAN R60
Векторный рефлектометр CABAN R60 – это высокоточный измерительный прибор, предназначенный для анализа электрических цепей и компонентов в радиочастотном диапазоне. Он позволяет получить полную информацию о параметрах отражения сигнала, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих с радиоэлектроникой, телекоммуникациями и связью.
Характеристики
Госреестр СИ
—
71037-18
Реестровый номер ГИСП
—
10495899
Внесен в ЕРРРП
—
Да
Продукция российского происхождения (в реестре)
—
Да
Диапазон частот
—
1 МГц - 6 ГГц
Количество портов
—
1
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
ПЛАНАР CABAN R60 Рефлектометр векторный
Цена по запросу
Арт. CABAN R60
#PROP_TITLE#
—
#PROP_VALUE#
Векторный рефлектометр CABAN R60 – это высокоточный измерительный прибор, предназначенный для анализа электрических цепей и компонентов в радиочастотном диапазоне. Он позволяет получить полную информацию о параметрах отражения сигнала, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих с радиоэлектроникой, телекоммуникациями и связью.
Ключевые особенности и преимущества CABAN R60
- Широкий частотный диапазон: CABAN R60 работает в диапазоне частот от 1 МГц до 6 ГГц, что позволяет анализировать широкий спектр устройств и компонентов.
- Высокая точность измерений: Прибор обеспечивает высокую точность измерения коэффициента отражения, что позволяет получать достоверные данные о характеристиках исследуемых объектов.
- Разнообразие измеряемых параметров: CABAN R60 позволяет измерять различные параметры, включая коэффициент отражения (S11), потери в кабеле, импеданс и другие.
- Простота использования: Прибор интуитивно понятен в использовании и не требует специальных навыков для работы с ним.
- Компактность и мобильность: CABAN R60 имеет компактные размеры и легкий вес, что делает его удобным для использования в полевых условиях.
- Программное обеспечение: В комплекте с рефлектометром поставляется специализированное программное обеспечение, которое обеспечивает удобную обработку и анализ данных.
Области применения CABAN R60
- Разработка и тестирование радиоэлектронных устройств: Прибор используется для анализа характеристик антенн, фильтров, усилителей и других компонентов.
- Диагностика и ремонт кабельных систем: CABAN R60 позволяет выявлять повреждения в кабелях и определять их местоположение.
- Измерение параметров линий передачи: Прибор используется для измерения волнового сопротивления, коэффициента затухания и других параметров линий передачи.
- Контроль качества компонентов: CABAN R60 позволяет проверять соответствие параметров компонентов техническим требованиям.
Технические характеристики CABAN R60
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | от 1 МГц до 6 ГГц |
| Количество измерительных портов | 1 |
| Тип соединителей измерительных портов | N, вилка |
| Волновое сопротивление измерительных портов, Ом | 50 |
| Измеряемые параметры |
S11, потери в кабеле S11, |S21|, |S12|, S22 (при подключении нагрузки) |
| Диапазон установки уровня выходной мощности, дБм | от -40 до 0 |
| Динамический диапазон*, дБ, не менее | 119 |
| Количество точек измерения за сканирование | от 2 до 100 001 |
| Минимальное время измерения на одной частоте, мкс | 100 |
| Минимальный шаг установки частоты, Гц | 20 |
| Полоса измерительного фильтра (с коэффициентом 1/3), Гц | от 10 до 100 000 |
| Питание | от интерфейса USB |
| Диапазон рабочих температур окружающей среды, °С | от -10 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 161x65x28 |
| Масса, кг, не более | 0,35 |
Комплектация CABAN R60
| Наименование | Количество, шт. |
|---|---|
| Рефлектометр векторный | 1 |
| Кабель USB | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Формуляр | 1 |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
71037-18
Реестровый номер ГИСП
?
Номер записи в реестрах Минпромторга (ПП 878 / ЕРРРП и ПП 719). Официально подтверждает российское происхождение оборудования для допуска к госзакупкам по 44-ФЗ и 223-ФЗ.
10495899
Внесен в ЕРРРП
?
В Едином реестре российской радиоэлектронной продукции (ЕРРРП) на базе ГИСП Минпромторга.
Да
Продукция российского происхождения (в реестре)
?
Официальный статус отечественного оборудования. Указывает, включен ли прибор в реестры Минпромторга РФ (ЕРРРП/ГИСП) для целей импортозамещения и участия в государственных закупках по 44-ФЗ и 223-ФЗ.
Да
Размер (ВхШхГ), см
16.1х6.5х2.8
Вес, кг
0.350
Гарантия (лет)
1
Страна производства
Россия
Технические характеристики
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
1 МГц - 6 ГГц
Количество портов
1
Разъем
N
Динамический диапазон, дБ
119
Вид измерений
Анализ цепей
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB
