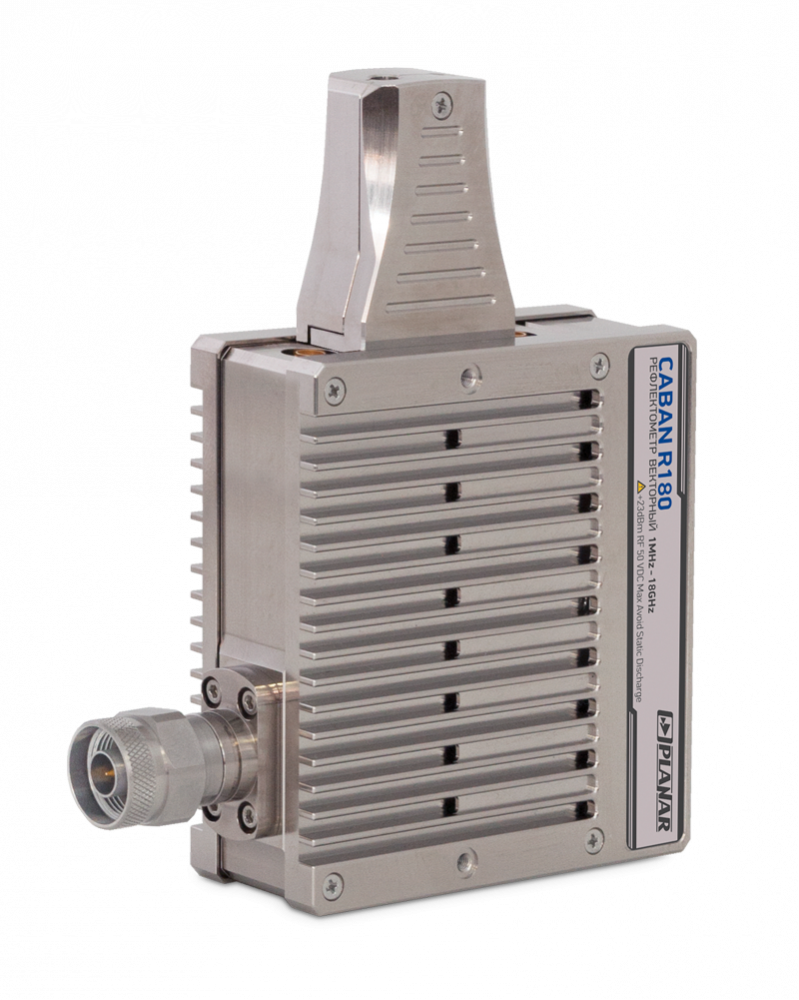

ПЛАНАР CABAN R180 Рефлектометр векторный
Цена по запросу
Арт. CABAN R180
Векторный рефлектометр ПЛАНАР CABAN R180 – это профессиональный измерительный прибор, предназначенный для анализа электрических цепей и компонентов в широком радиочастотном диапазоне. Он позволяет получить исчерпывающую информацию о параметрах отражения сигнала, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих с радиоэлектроникой, телекоммуникациями и связью.
Характеристики
Госреестр СИ
—
71037-18
Реестровый номер ГИСП
—
10495901
Внесен в ЕРРРП
—
Да
Продукция российского происхождения (в реестре)
—
Да
Диапазон частот
—
1 МГц - 18 ГГц
Количество портов
—
1
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
ПЛАНАР CABAN R180 Рефлектометр векторный
Цена по запросу
Арт. CABAN R180
#PROP_TITLE#
—
#PROP_VALUE#
Векторный рефлектометр ПЛАНАР CABAN R180 – это профессиональный измерительный прибор, предназначенный для анализа электрических цепей и компонентов в широком радиочастотном диапазоне. Он позволяет получить исчерпывающую информацию о параметрах отражения сигнала, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих с радиоэлектроникой, телекоммуникациями и связью.
Ключевые особенности и преимущества CABAN R180
- Широкий частотный диапазон: CABAN R180 работает в диапазоне частот от 1 МГц до 18 ГГц, что позволяет анализировать широкий спектр устройств и компонентов, включая современные высокочастотные разработки.
- Высокая точность измерений: Прибор обеспечивает высокую точность измерения коэффициента отражения, что позволяет получать достоверные данные о характеристиках исследуемых объектов и проводить глубокий анализ их параметров.
- Измерение S11: CABAN R180 измеряет коэффициент отражения (S11), который является одним из основных параметров, характеризующих отражающие свойства объекта. Этот параметр критически важен для оценки согласования компонентов и устройств в радиочастотных системах.
- Различные варианты подключения: Рефлектометр предлагает различные варианты подключения, включая разъемы N-типа и 3,5 мм, что обеспечивает гибкость в использовании с различными типами устройств и кабелей.
- Компактность и мобильность: CABAN R180 имеет компактные размеры и легкий вес, что делает его удобным для использования в лабораторных и полевых условиях.
- Программное обеспечение: В комплекте с рефлектометром поставляется специализированное программное обеспечение, которое обеспечивает удобную обработку и анализ данных, а также позволяет строить графики и диаграммы для визуализации результатов измерений.
Области применения CABAN R180
- Разработка и тестирование радиоэлектронных устройств: Прибор используется для анализа характеристик антенн, фильтров, усилителей, кабелей и других компонентов, что позволяет оптимизировать их параметры и обеспечить соответствие техническим требованиям.
- Диагностика и ремонт кабельных систем: CABAN R180 позволяет выявлять повреждения в кабелях, определять их местоположение и оценивать качество соединений, что сокращает время на поиск и устранение неисправностей.
- Измерение параметров линий передачи: Прибор используется для измерения волнового сопротивления, коэффициента затухания и других параметров линий передачи, что необходимо для проектирования и эксплуатации радиочастотных систем.
- Контроль качества компонентов: CABAN R180 позволяет проверять соответствие параметров компонентов техническим требованиям, что обеспечивает высокое качество продукции и предотвращает возникновение дефектов.
Технические характеристики CABAN R180
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | от 1 МГц до 18 ГГц |
| Количество измерительных портов | 1 |
| Тип соединителей измерительных портов |
CABAN R180-01- N, розетка CABAN R180-02 - N, вилка CABAN R180-11 - 3,5 мм, розетка CABAN R180-12 - 3,5 мм, вилка |
| Волновое сопротивление измерительных портов, Ом | 50 |
| Измеряемые параметры |
S11, потери в кабеле S11, |S21|, |S12|, S22 (при использовании внешнего устройства) |
| Диапазон установки уровня выходной мощности, дБм | от -15 до 0 |
| Динамический диапазон*, дБ, не менее | 120 дБ (1 МГц - 6 ГГц) / 104 дБ (6 - 18 ГГц) |
| Количество точек измерения за сканирование | от 2 до 100 001 |
| Минимальное время измерения на одной частоте, мкс | 100 |
| Минимальный шаг установки частоты, Гц | 50 |
| Полоса измерительного фильтра (с коэффициентом 1/3), Гц | от 10 до 100 000 |
| Питание |
требуется внешний источник питания постоянного тока 5 В |
| Диапазон рабочих температур окружающей среды, °С | от -10 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 126x97x36 |
| Масса, кг, не более | 0,5 |
Комплектация CABAN R180
| Наименование | Кол-во, шт |
|---|---|
| Рефлектометр векторный | 1 |
| Кабель USB | 2 |
| Источник питания | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Формуляр | 1 |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
71037-18
Реестровый номер ГИСП
?
Номер записи в реестрах Минпромторга (ПП 878 / ЕРРРП и ПП 719). Официально подтверждает российское происхождение оборудования для допуска к госзакупкам по 44-ФЗ и 223-ФЗ.
10495901
Внесен в ЕРРРП
?
В Едином реестре российской радиоэлектронной продукции (ЕРРРП) на базе ГИСП Минпромторга.
Да
Продукция российского происхождения (в реестре)
?
Официальный статус отечественного оборудования. Указывает, включен ли прибор в реестры Минпромторга РФ (ЕРРРП/ГИСП) для целей импортозамещения и участия в государственных закупках по 44-ФЗ и 223-ФЗ.
Да
Размер (ВхШхГ), см
12.6х9.7х3.6
Вес, кг
0,5
Гарантия (лет)
1
Страна производства
Россия
Технические характеристики
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
1 МГц - 18 ГГц
Количество портов
1
Разъем
N
Динамический диапазон, дБ
120
Вид измерений
Анализ цепей
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB
