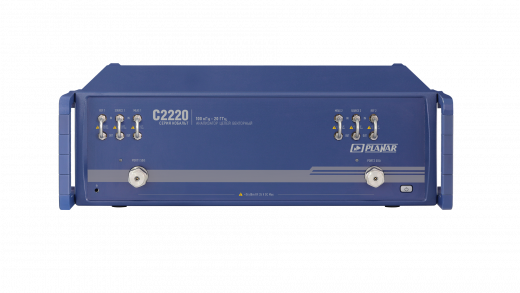

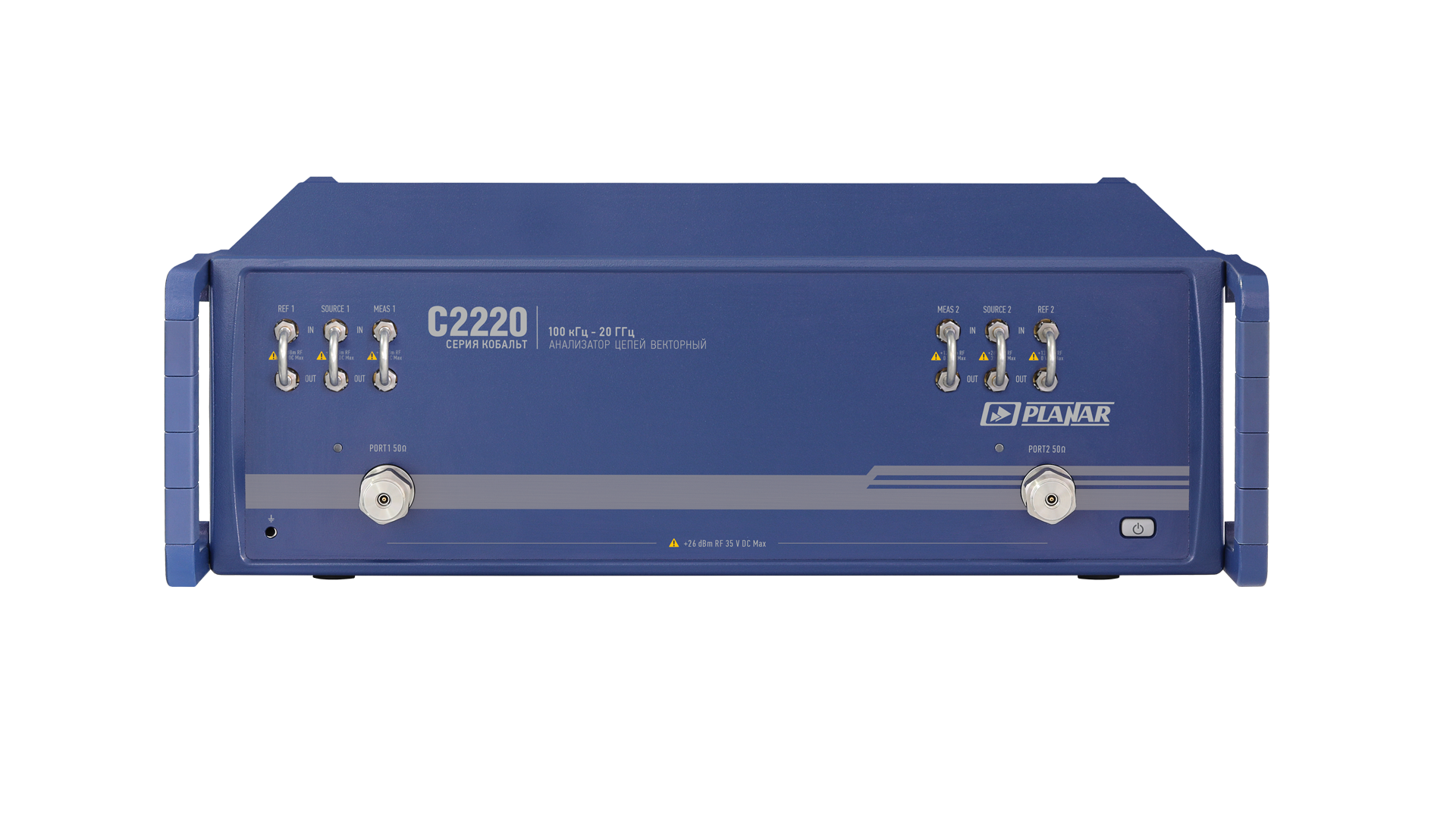

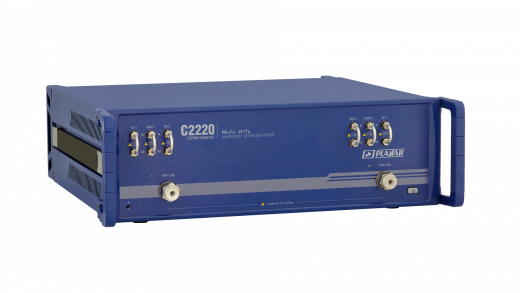

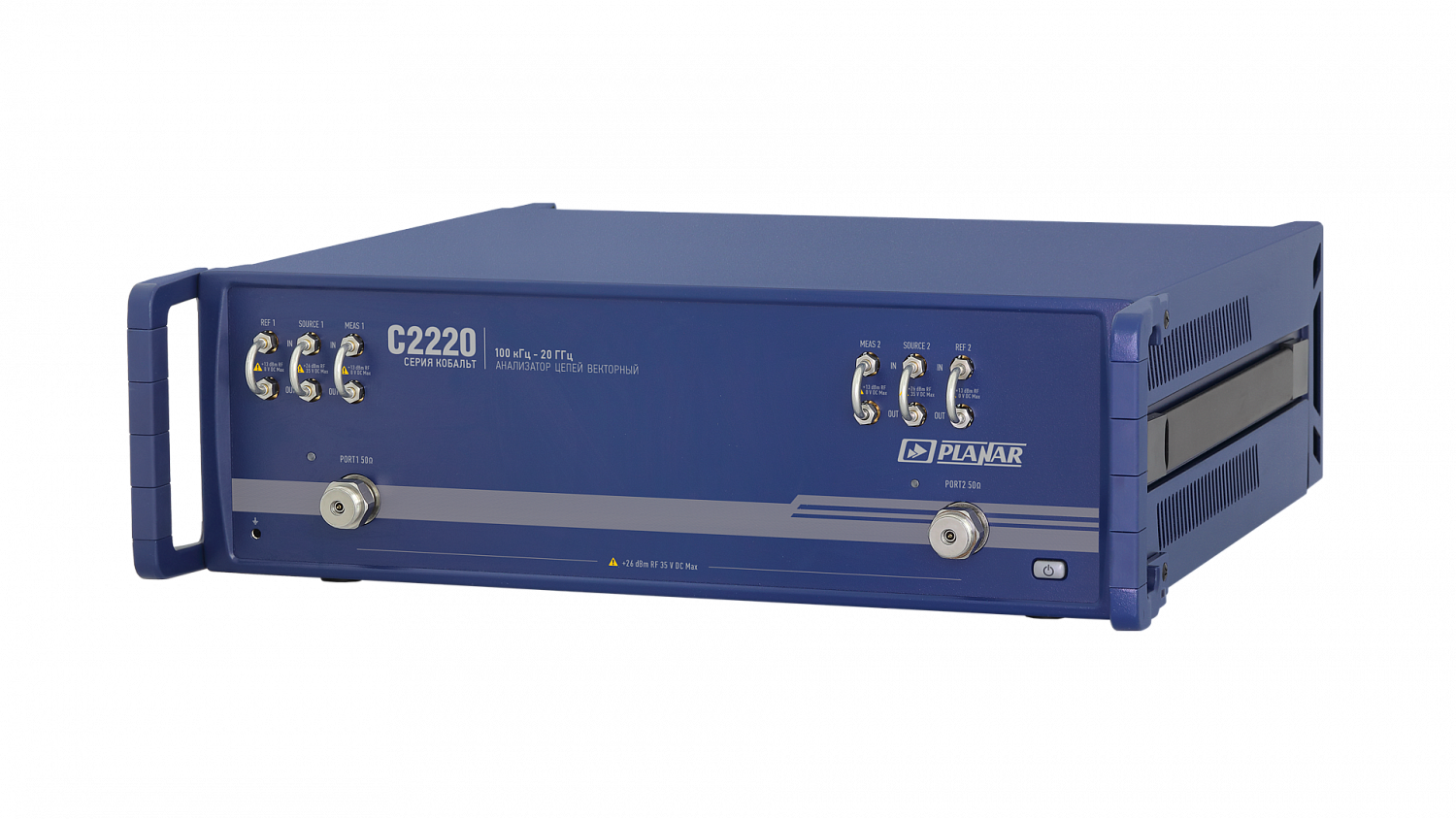

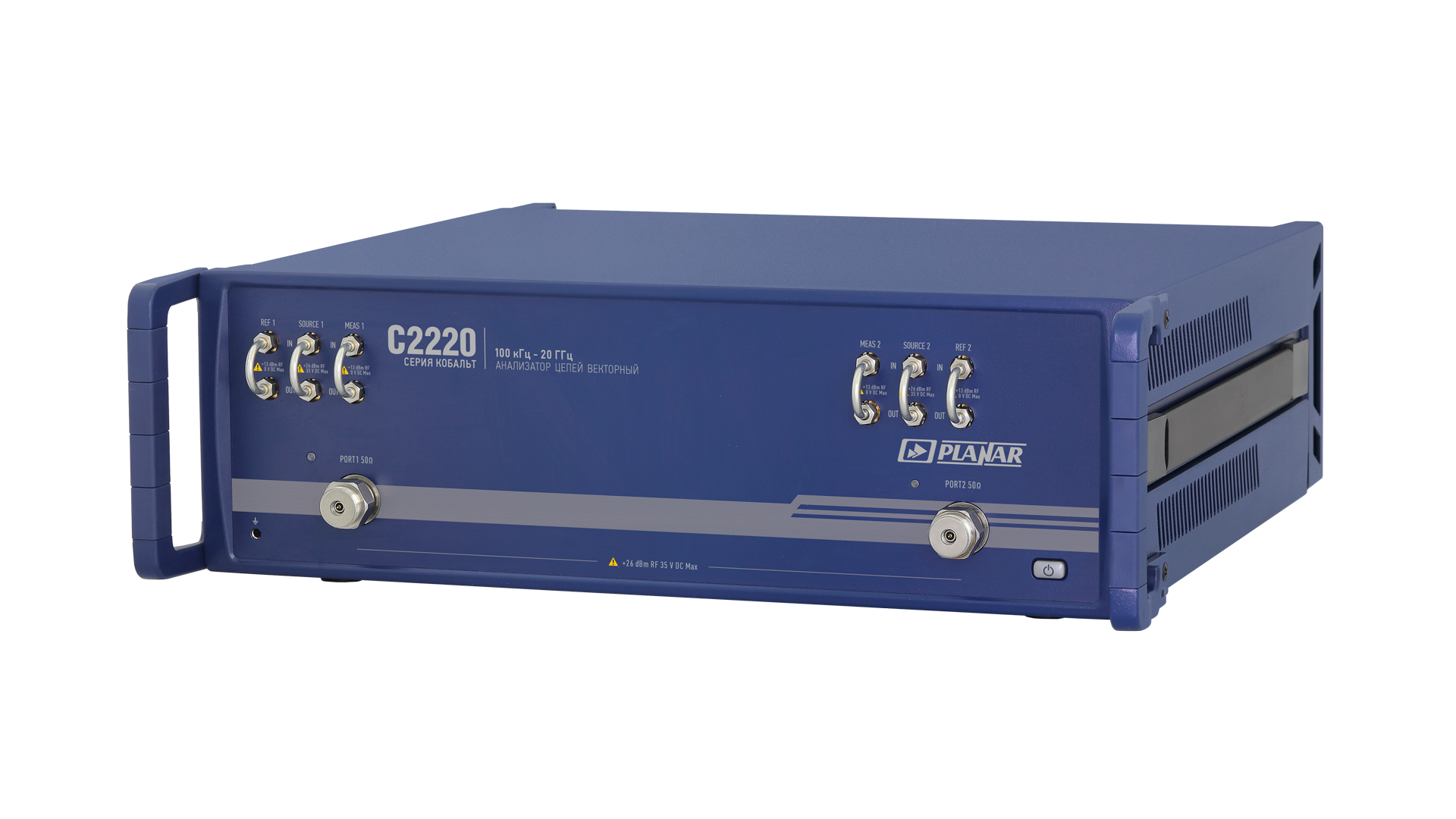

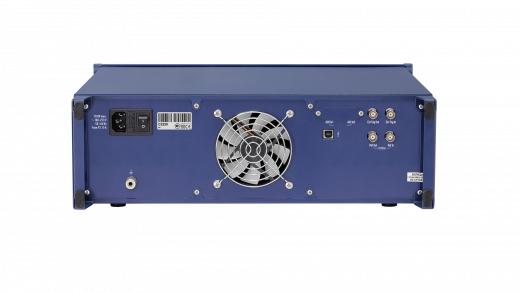

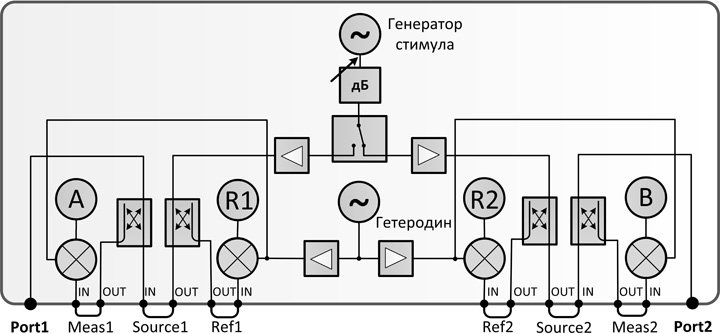

Анализатор цепей векторный C2220 – это высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он обеспечивает комплексное исследование параметров цепей, включая амплитудно-частотные характеристики, фазовые характеристики, коэффициенты отражения и передачи.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Анализатор цепей векторный C2220 – это высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он обеспечивает комплексное исследование параметров цепей, включая амплитудно-частотные характеристики, фазовые характеристики, коэффициенты отражения и передачи.
Ключевые особенности и преимущества анализатора цепей векторного C2220
- Широкий диапазон частот: ВЦА C2220 работает в диапазоне частот от 0,1 МГц до 20,0 ГГц, что позволяет использовать его для анализа различных типов электрических цепей, от низкочастотных до высокочастотных.
- Высокая точность измерений: Прибор обеспечивает высокую точность измерений благодаря использованию современных технологий и прецизионных компонентов.
- Широкий динамический диапазон: ВЦА C2220 обладает широким динамическим диапазоном, что позволяет измерять как слабые, так и мощные сигналы.
- Быстродействие: Прибор обеспечивает высокую скорость измерений, что сокращает время, необходимое для анализа цепей.
- Универсальность: ВЦА C2220 может использоваться для решения широкого спектра задач, включая разработку, производство, тестирование и обслуживание электронных устройств.
- Простота использования: Прибор имеет интуитивно понятный интерфейс, что делает его простым в использовании даже для начинающих специалистов.
Области применения анализатора цепей векторного C2220
Анализатор цепей векторный C2220 находит широкое применение в различных областях, включая:
- Разработка и производство радиоэлектронной аппаратуры: ВЦА C2220 используется для измерения параметров усилителей, фильтров, антенн и других радиоэлектронных компонентов.
- Телекоммуникации: Прибор применяется для анализа параметров кабельных линий, антенн и других компонентов телекоммуникационных систем.
- Аэрокосмическая промышленность: ВЦА C2220 используется для тестирования бортового оборудования, включая радиолокационные системы и системы связи.
- Научные исследования: Прибор применяется для проведения научных исследований в области электроники и радиотехники.
Опции C2220
Опция исключения измерительной оснастки
AFR – программная опция предназначена для решения распространенной проблемы, связанной с необходимостью учета влияния измерительной оснастки на результаты измерений.
Часто бывает невозможно подключить исследуемое устройство (ИУ) непосредственно к портам ВАЦ из-за конструктивных особенностей ИУ или отсутствия подходящих калибровочных мер. В таких случаях используется измерительная оснастка, которая вносит искажения в результаты измерений.
AFR позволяет компенсировать влияние оснастки путем определения ее параметров и смещения плоскости калибровки ВАЦ к контактам ИУ.
Программа выполняет следующие функции:
- Вычисление импульсной и переходной характеристик: Позволяет определить электрическую длину и импеданс оснастки вдоль ее длины.
- Преобразование импеданса: Обеспечивает получение S-параметров ИУ с требуемым системным импедансом (Z0).
- Вычисление S-параметров оснастки: Использует три различных метода (на основе данных частотной, временной областей или их комбинации) для точного определения параметров оснастки.
- Отображение результатов: Предоставляет визуальное представление результатов расчета, включая электрическую длину, окно фильтрации, импеданс и S-параметры оснастки.
- Тонкая настройка и перенос плоскости калибровки: Обеспечивает точную настройку электрической длины оснастки и перенос плоскости калибровки к контактам ИУ.
Программа реализована в виде мастера измерений, состоящего из 6 шагов, что упрощает процесс и снижает вероятность ошибок. Интерактивные подсказки и контроль текущих настроек ВАЦ делают работу с программой более удобной и эффективной.
Опция анализа во временной области
TD-9 - для приборов с диапазоном рабочих частот до 9 ГГц
TD-20 - для приборов с диапазоном рабочих частот до 20 ГГц
Данная опция позволяет анализировать измеренные частотные характеристики ИУ во временной области, что открывает новые возможности для диагностики и анализа цепей. Преобразование частотных характеристик во временную область позволяет получить отклики, отображаемые в масштабе времени или расстояния.Временная селекция
Функция, которая позволяет устранить нежелательные отклики или выделить полезные сигналы, а затем отобразить результат в частотной области.Типовые применения
Опция измерения параметров преобразователей
MXR-9 - для приборов с диапазоном рабочих частот до 9 ГГц
MXR-20 - для приборов с диапазоном рабочих частот до 20 ГГц
Данная опция предназначена для измерения параметров устройств с преобразованием частоты, таких как смесители и конверторы. Для измерений используются два метода: скалярный и векторный.
Скалярный метод:
Обеспечивает точные измерения модуля коэффициента передачи и комплексных параметров отражения с помощью режима смещения частоты.Векторный метод:
Позволяет измерять в векторной форме как параметры отражения, так и параметры передачи, включая фазу и групповое время запаздывания. Требует дополнительного оборудования (внешний смеситель и источник сигнала гетеродина).
Автоматическая подстройка частоты смещения
Функция упрощает процесс измерений, особенно при отсутствии возможности синхронизации внешнего источника гетеродина и ВАЦ.Типовые применения измерения параметров преобразователей:
- Измерение параметров смесителей (повышающие и понижающие преобразователи частоты, многоступенчатые преобразователи).
- Измерение параметров умножителей/делителей частоты.
- Измерения гармоник.
- Измерения интермодуляционных искажений.
Технические характеристики C2220
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | от 0,1 МГц до 20,0 ГГц |
| Импеданс | 50 |
| Тип портов | NMD 3,5 мм, вилка |
|
Динамический диапазон измерений
Диапазон регулирования выходной мощности |
145 дБ тип.
от -60 до +10 дБ / мВт |
| Время измерения на одной частоте, мкс | 12 |
| Количество точек измерения за одно сканирование | от 1 до 500 001 |
| Число каналов | до 16 логических независимых измерительных каналов |
| Минимальный шаг установки частоты | 1 Гц |
| Погрешность установки частоты | ±2x10–6 |
|
Полоса измерительного фильтра
C1220 и C2220 С1420 и С2420 |
от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 |
Комплектация C2220
| Наименование | Кол-во, шт |
|---|---|
| Анализатор цепей векторный | 1 |
| Кабель USB | 1 |
| Кабель питания | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Формуляр | 1 |
