Векторный анализатор цепей C2209 представляет собой высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он обеспечивает комплексное исследование параметров передачи и отражения сигналов, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих в области радиоэлектроники, телекоммуникаций и микроэлектроники.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Векторный анализатор цепей C2209 представляет собой высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он обеспечивает комплексное исследование параметров передачи и отражения сигналов, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих в области радиоэлектроники, телекоммуникаций и микроэлектроники.
Ключевые особенности и преимущества C2209
- Широкий частотный диапазон от 0,1МГц до 9,0 ГГц C2209 охватывает широкий спектр частот, позволяя проводить измерения различных типов устройств и компонентов.
- Высокая точность и стабильность: Прибор обеспечивает высокую точность измерений благодаря применению передовых технологий и компонентов.
- Измерение S-параметров: Анализатор позволяет измерять S-параметры (параметры рассеяния), которые характеризуют поведение электрической цепи при воздействии на нее электромагнитного сигнала.
- Анализ во временной и частотной областях: C2209 позволяет анализировать сигналы как во временной, так и в частотной областях, предоставляя исчерпывающую информацию о работе устройства.
- Удобный интерфейс: Интуитивно понятный интерфейс обеспечивает простоту и удобство работы с прибором.
- Программное обеспечение: В комплекте с анализатором поставляется специализированное программное обеспечение, которое позволяет обрабатывать и анализировать результаты измерений.
Области применения C2209
- Разработка и производство радиоэлектронных устройств: Анализ характеристик усилителей, фильтров, антенн и других компонентов.
- Телекоммуникации: Измерение параметров кабелей, волноводов и других элементов систем связи.
- Микроэлектроника: Исследование характеристик интегральных схем и микроволновых устройств.
- Научные исследования: Проведение экспериментов и изучение свойств различных материалов и структур.
Опции C2209
Опция исключения измерительной оснастки
AFR – программная опция исключения измерительной оснастки. (Ранее ПР-002)
Предназначен для коррекции результатов измерений, проводимых с использованием измерительной оснастки. Он позволяет определить характеристики оснастки и перенести точку калибровки векторного анализатора цепей (ВАЦ) непосредственно к контактам тестируемого высокочастотного (СВЧ) компонента или устройства, независимо от типа его выводов или разъемов.
Функционал программы включает:
- Расчет импульсной характеристики цепи для определения ее электрической длины.
- Анализ переходной характеристики для оценки импеданса оснастки по всей ее протяженности.
- Преобразование импеданса с целью получения S-параметров тестируемого устройства при заданном системном импедансе (Z0).
- Расчет S-параметров оснастки с использованием трех различных методов, основанных на данных частотной и временной областей или их комбинации.
- Визуализацию результатов расчетов, включая электрическую длину, параметры фильтрации во временной области, импеданс и S-параметры оснастки.
- Точную настройку электрической длины оснастки перед ее исключением из результатов измерений.
- Перенос плоскости калибровки ВАЦ к контактам тестируемого устройства.
- Расчет параметров оснастки на основе измерений в режимах полного отражения или прохождения сигнала.
Все расчетные характеристики могут быть представлены в графическом виде. Программа использует передовые алгоритмы фильтрации и решения систем нелинейных уравнений.
Программа выполнена в виде пошагового мастера, состоящего из шести этапов. Она содержит встроенные подсказки, что облегчает работу оператора и снижает вероятность ошибок. Программа также предоставляет интерактивные подсказки, которые автоматически появляются при обнаружении ошибок в настройках или измерениях. Она контролирует текущие настройки ВАЦ и сообщает о корректности или необходимости их изменения.
Программа упрощает процесс измерений в случаях, когда отсутствует необходимый набор калибровочных мер для калибровки ВАЦ непосредственно в плоскости подключения тестируемого устройства, например, при измерениях на печатных платах или пластинах.
Основная задача программы – компенсация влияния оснастки, используемой для подключения тестируемого устройства к коаксиальным портам ВАЦ. Она позволяет определить параметры оснастки и исключить ее влияние на результаты измерений, перенося плоскость калибровки к контактам устройства. Полученные параметры могут быть использованы для анализа характеристик самой оснастки.
Опция анализа во временной области
TD-9 - для приборов с рабочим диапазоном частот до 9 ГГц
TD-20 - для приборов с рабочим диапазоном частот до 20 ГГц.
Позволяют преобразовывать частотные характеристики, измеренные ВАЦ, во временную область. Результаты преобразования могут быть представлены в виде графиков, отображающих зависимость от времени или расстояния.
Временная селекция
Функция временной селекции позволяет выделять или исключать определенные отклики в исследуемой цепи и отображать результат в частотной области.
Типичные области применения:
- Проверка качества тракта передачи: выявление неоднородностей и их характеристик (емкостных, индуктивных, резистивных), настройка многозвенных фильтров, устранение переотражений с помощью временной фильтрации.
- Определение расстояния до места повреждения кабеля: анализ рассогласования в линиях передачи, определение местоположения дефектов и их амплитуды.
- Оптимизация параметров предыскажений и коррекции амплитудно-частотных характеристик разрабатываемого канала связи.
- Измерение характеристик компонентов: измерительной оснастки, кабелей и разъемов.
- Характеризация импеданса линий передачи на печатных платах.
- Измерение параметров антенн.
Опция измерения параметров преобразователей частоты
MXR-9 - для приборов с рабочим диапазоном частот до 9 ГГц
MXR-20 - для приборов с рабочим диапазоном частот до 20 ГГц.
Предназначены для измерения характеристик устройств с преобразованием частоты, таких как смесители и конвертеры. Измерения проводятся с использованием скалярного или векторного методов.
Скалярный метод
Обеспечивает точное измерение модуля коэффициента передачи и комплексных параметров отражения с помощью режима смещения частоты. Преимуществом метода является простота реализации и отсутствие необходимости в дополнительном оборудовании.
Скалярные измерения используются для определения основных параметров смесителей, таких как согласование, потери на преобразование, компрессия и развязка.
Векторный метод
Позволяет измерять как параметры отражения, так и параметры передачи в векторной форме, включая фазу и групповое время задержки. Метод требует использования дополнительного оборудования: калибровочного смесителя и источника гетеродина.
Автоматическая подстройка частоты смещения
Данная функция обеспечивает автоматическую настройку частоты смещения порта ВАЦ на выходную частоту тестируемого устройства, что полезно при отсутствии возможности синхронизации гетеродина и ВАЦ или при измерении устройств со встроенным гетеродином.
Типичные области применения:
- Измерение параметров смесителей (повышающих и понижающих преобразователей частоты, многоступенчатых преобразователей).
- Измерение параметров умножителей и делителей частоты
- Измерение гармоник и побочных гармоник.
- Измерение интермодуляционных искажений.
Технические характеристики C2209
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | От 0,1МГц до 9,0 ГГц |
| Динамический диапазон, не менее, дБ | 160 дБ тип |
| Выходная мощность, дБм | -60 до +15 |
| Минимальный шаг установки частоты, Гц | 1 |
| Время измерения на одной частоте, мкс | 10 |
| Импеданс, Ω | 50 |
| Число портов, шт | 2 |
| Измеряемые параметры | S11, S21, S12, S22 |
| Питание | ~ 220В |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 355×440×96 |
| Вес, кг | 7 |
Комплектация C2209
| Наименование опции | Кол-во, шт |
|---|---|
| Анализатор цепей векторный | 1 |
| Кабель USB | 1 |
| Кабель питания | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Формуляр | 1 |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

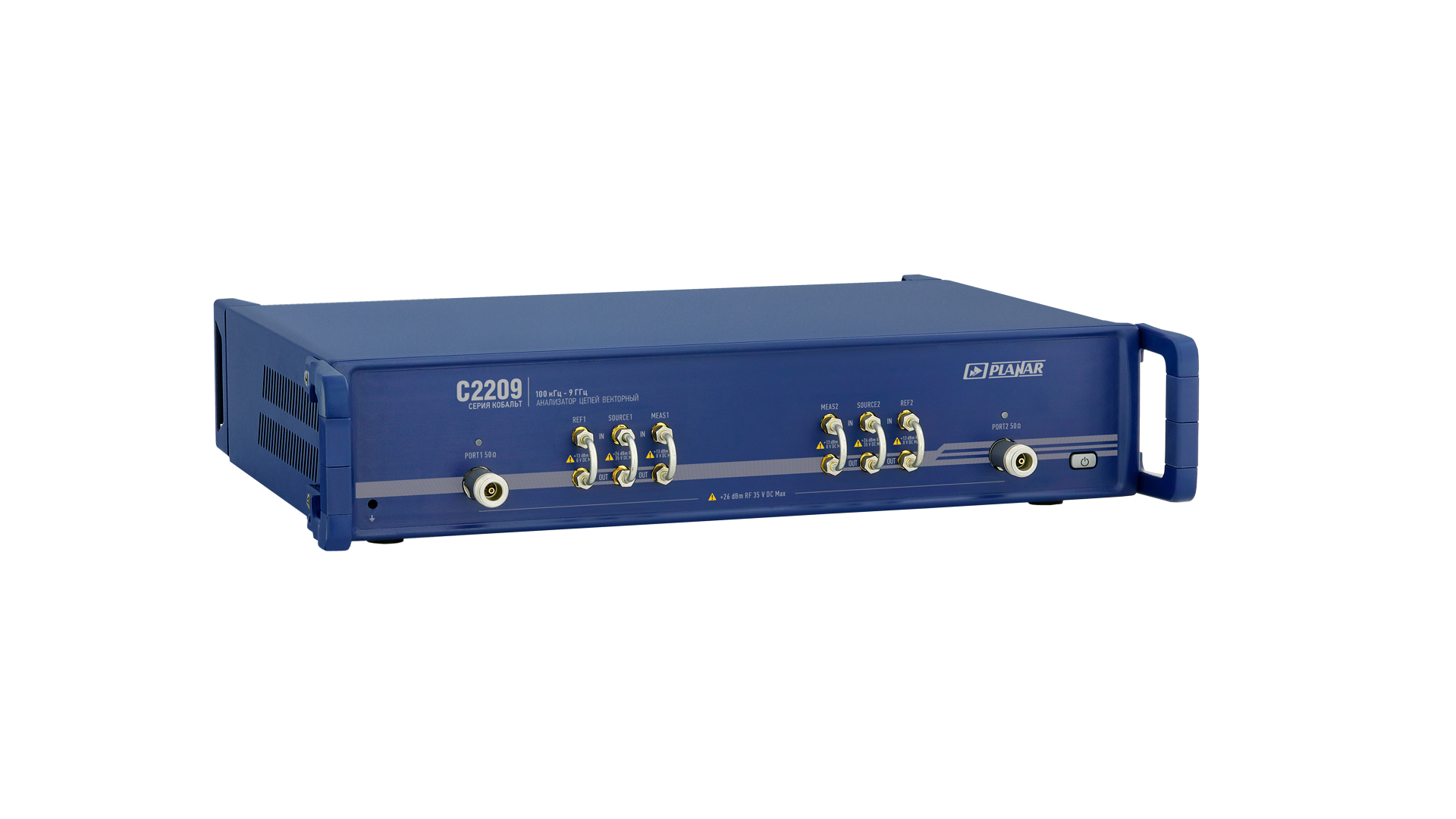

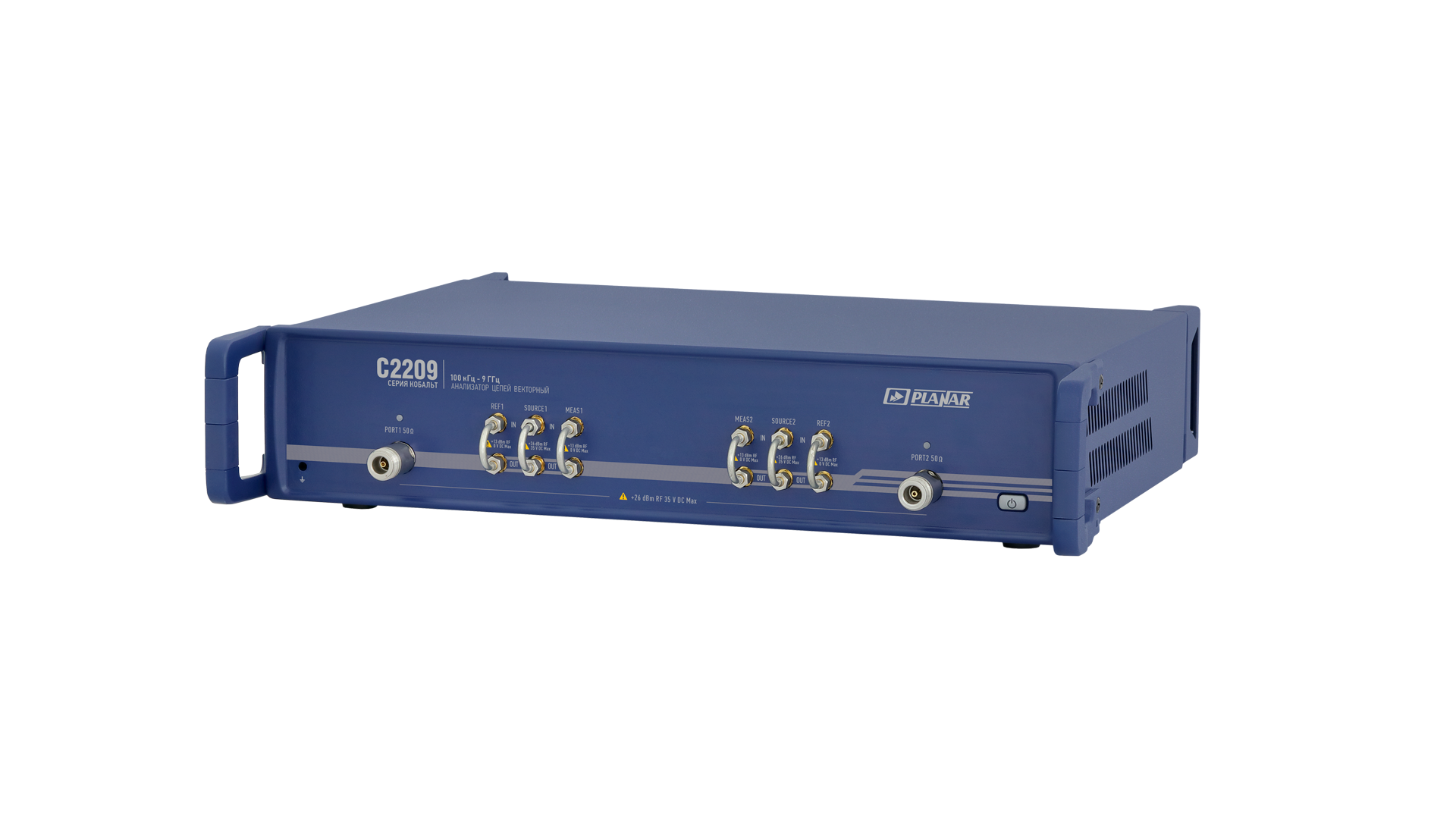

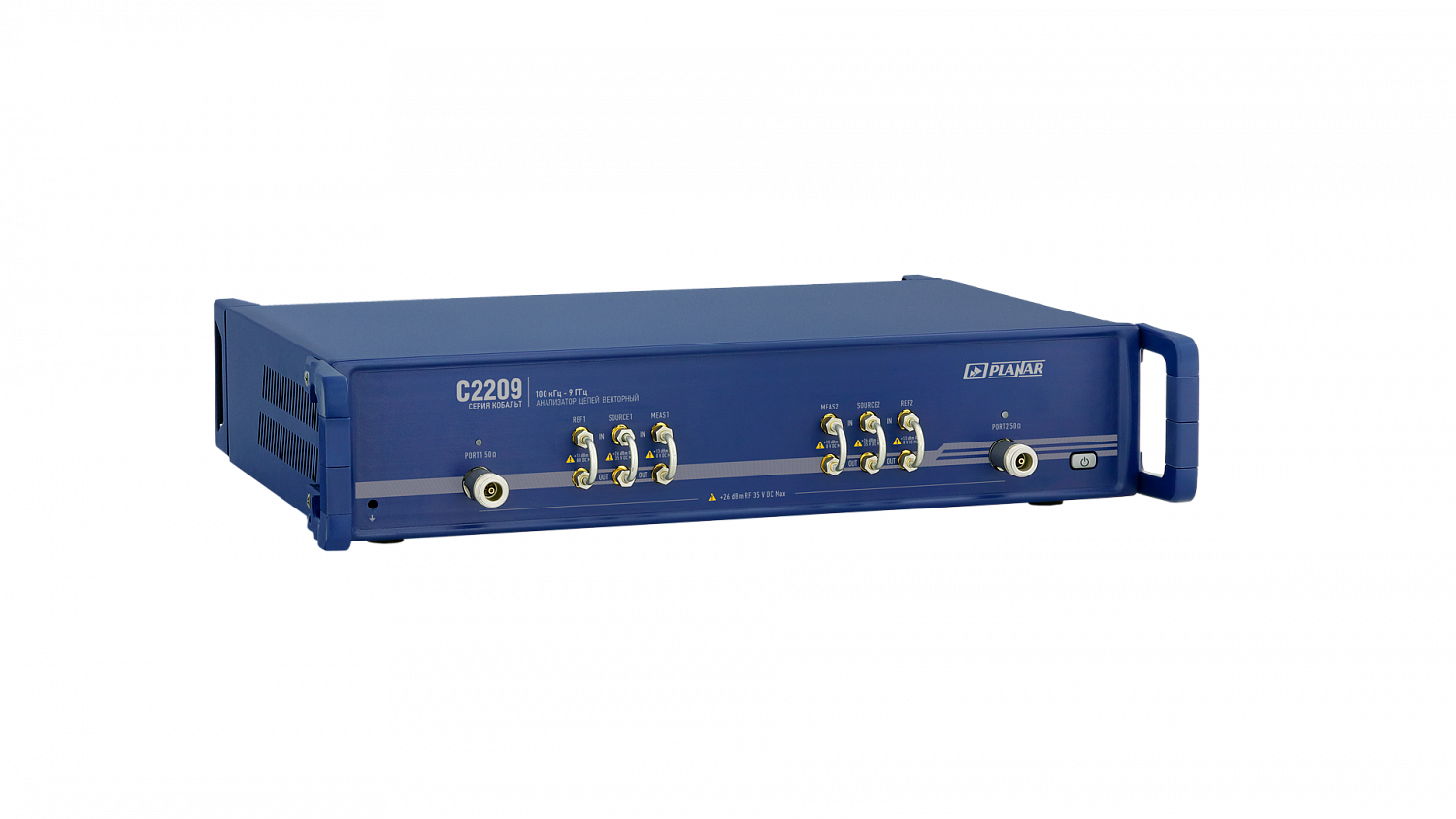

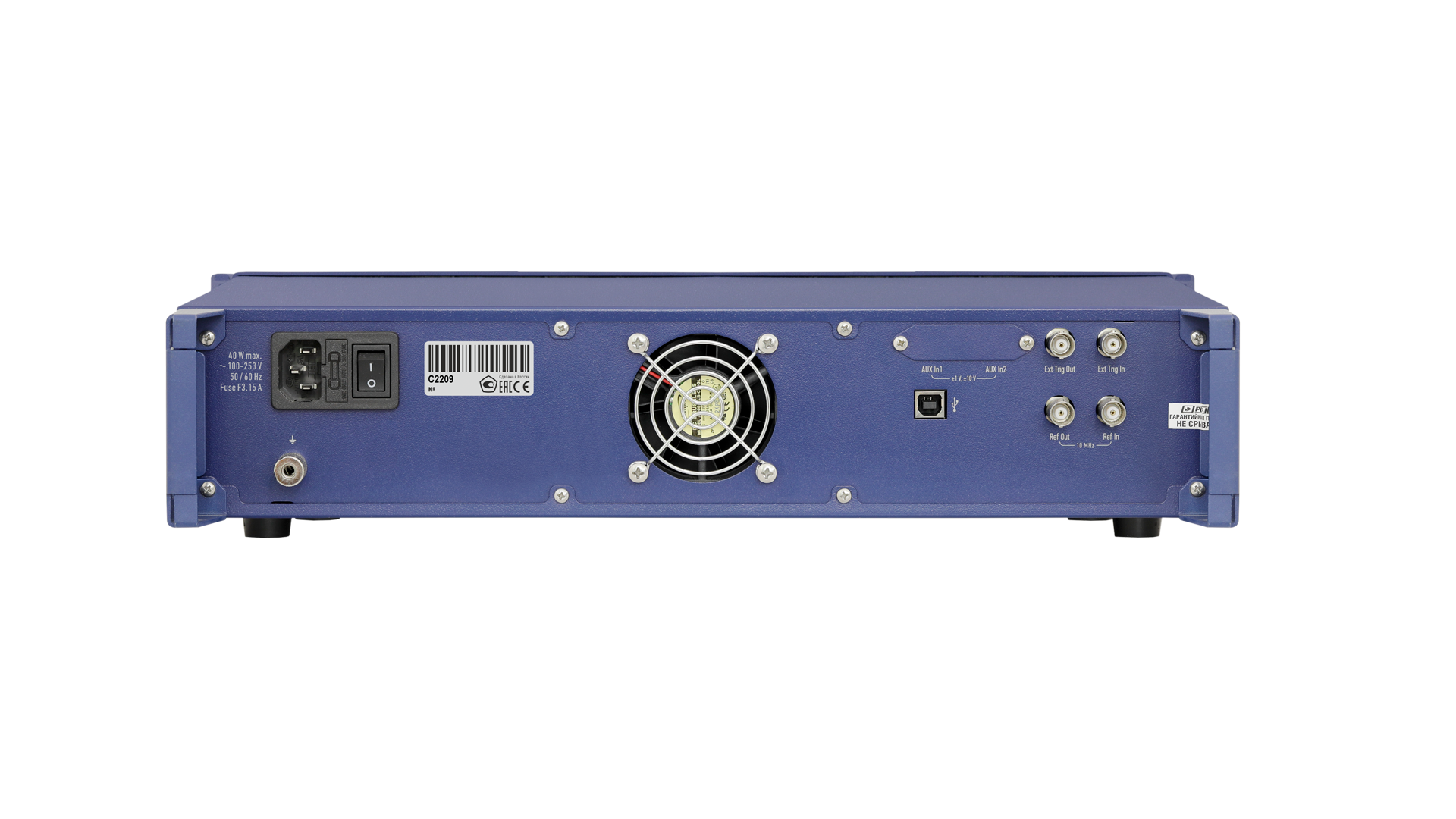

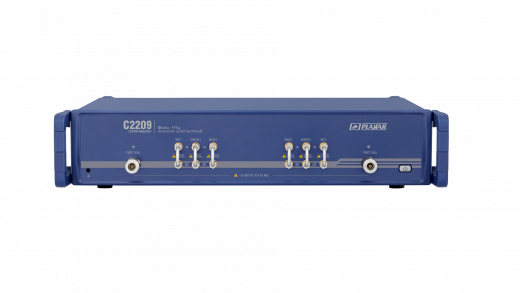

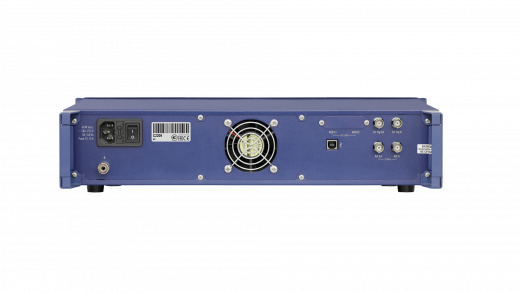

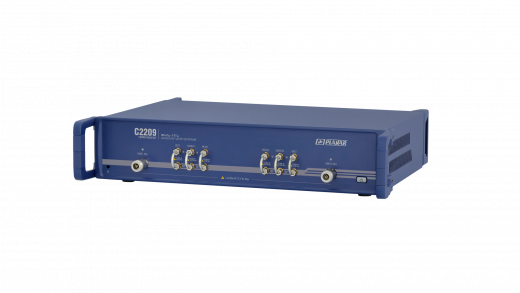

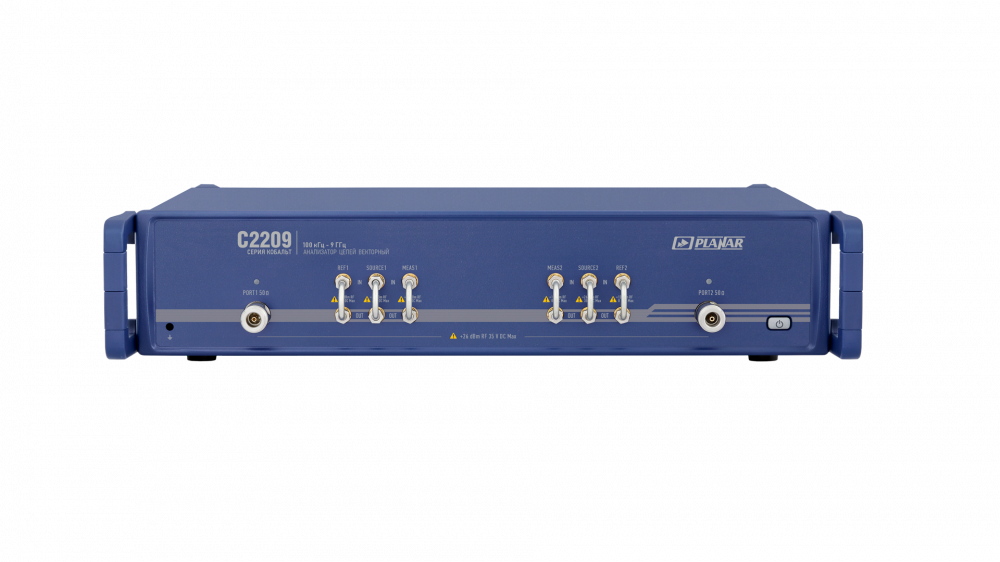

Фотогалерея
