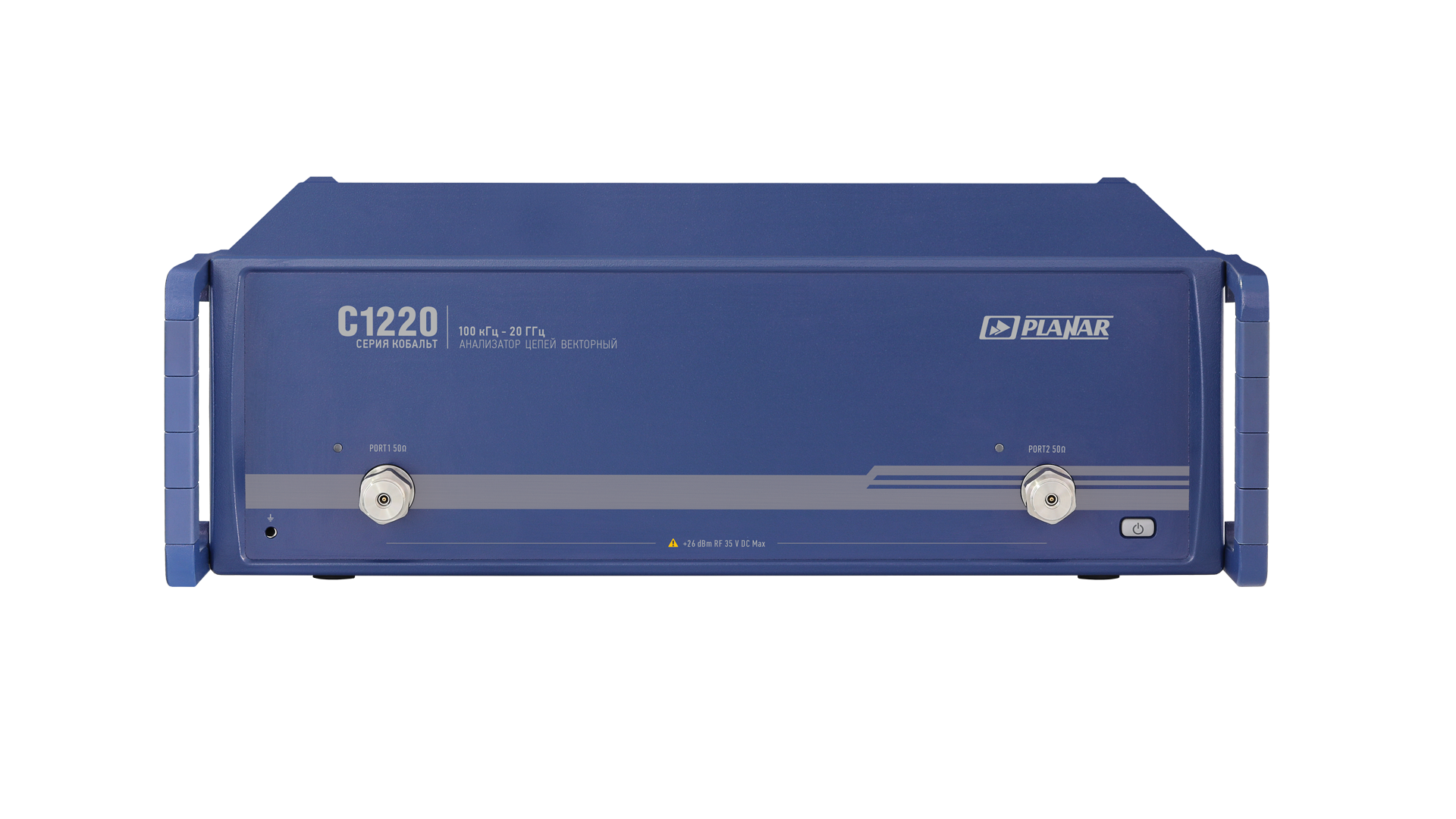

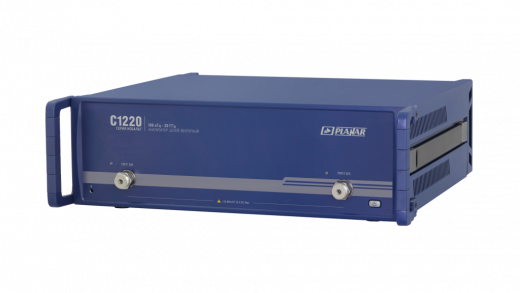

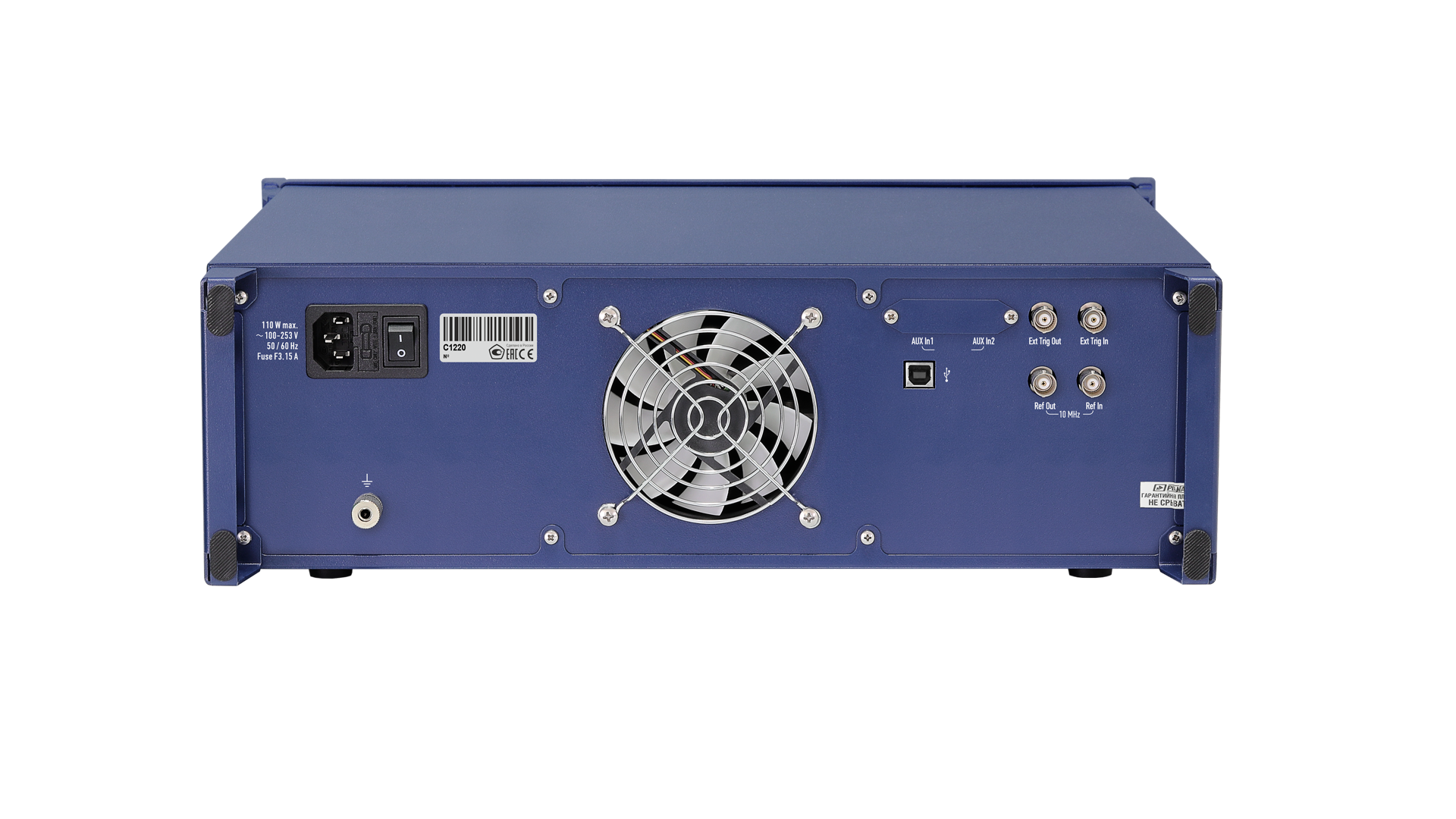

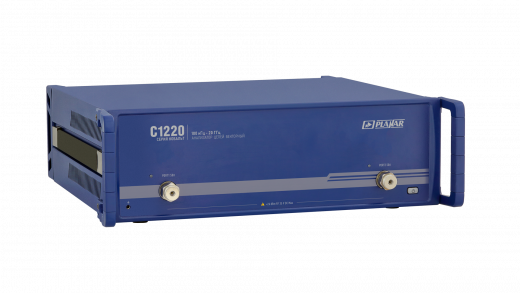

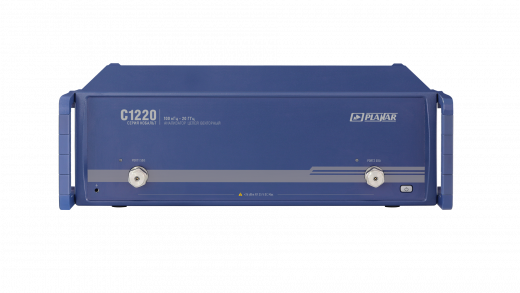

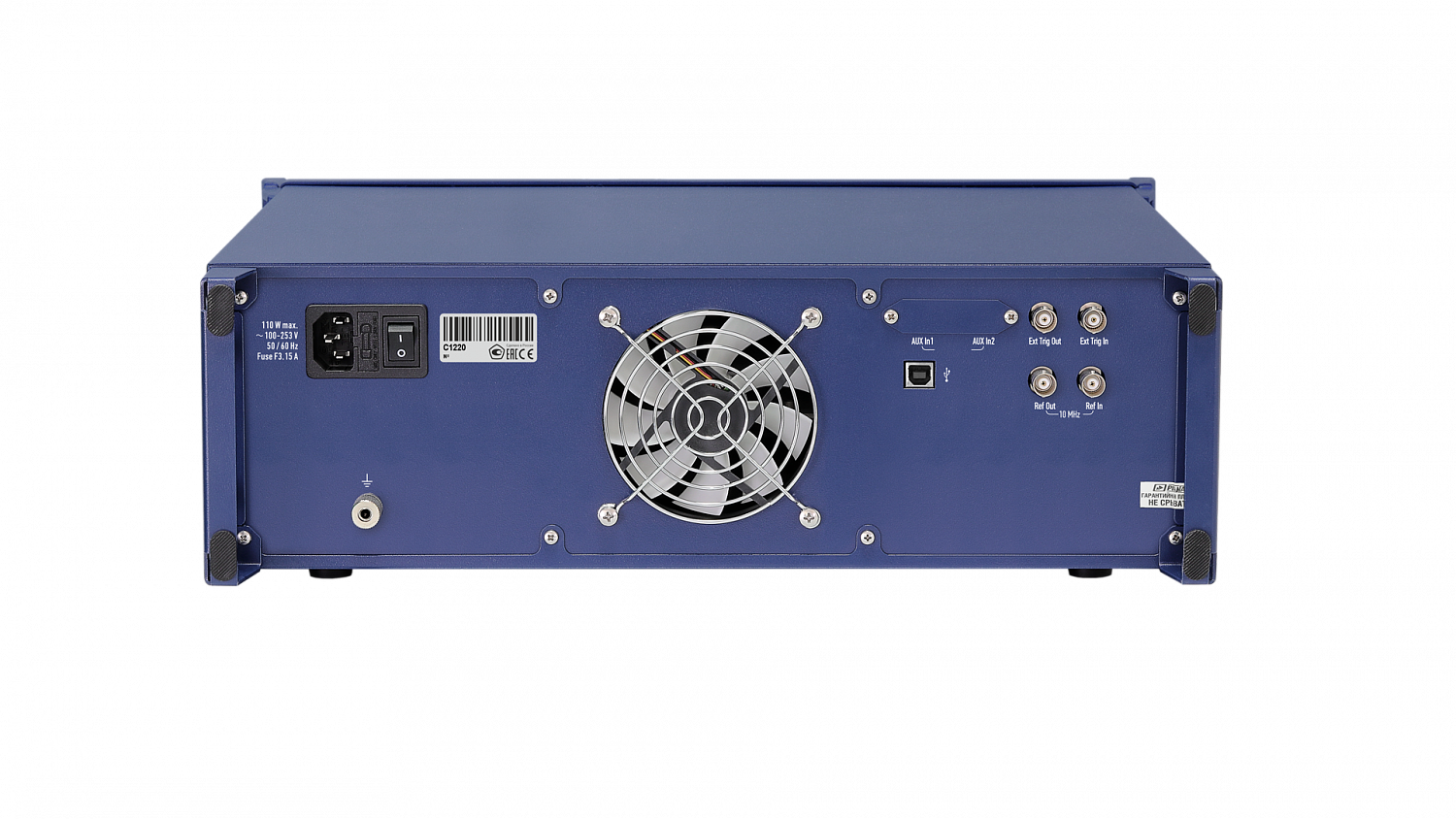

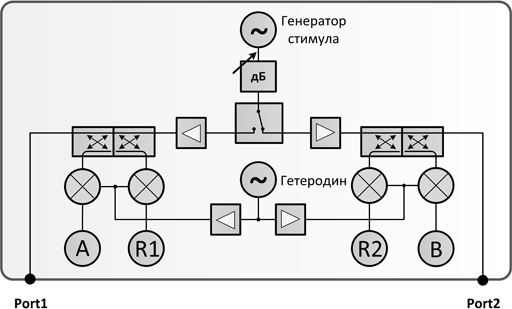

ПЛАНАР C1220 Анализатор цепей векторный

Векторный анализатор цепей C1220 представляет собой высокоточный и многофункциональный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Он обеспечивает комплексное исследование параметров передачи и отражения сигналов, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих в области радиоэлектроники, телекоммуникаций и микроэлектроники. C1220 – это оптимальное решение для тех, кто ценит точность, надежность и эффективность в измерениях.

Ключевые особенности и преимущества C1220

• Широкий частотный диапазон от 0,1 МГц до 20,0 ГГц C1220 охватывает широкий спектр частот, позволяя проводить измерения различных типов устройств и компонентов.
• Высокая точность и стабильность: Прибор обеспечивает высокую точность измерений благодаря применению передовых технологий и компонентов.
• Измерение S-параметров: Анализатор позволяет измерять S-параметры (параметры рассеяния), которые наиболее полно характеризуют поведение электрической цепи при воздействии на нее электромагнитного сигнала.
• Анализ во временной и частотной областях: C1220 позволяет анализировать сигналы как во временной, так и в частотной областях, предоставляя исчерпывающую информацию о работе устройства.
• Удобный интерфейс: Интуитивно понятный интерфейс обеспечивает простоту и удобство работы с прибором.
• Программное обеспечение: В комплекте с анализатором поставляется специализированное программное обеспечение, которое позволяет обрабатывать и анализировать результаты измерений.

Области применения C1220

• Разработка и производство радиоэлектронных устройств: Анализ характеристик усилителей, фильтров, антенн и других компонентов.
• Телекоммуникации: Измерение параметров кабелей, волноводов и других элементов систем связи.
• Микроэлектроника: Исследование характеристик интегральных схем и микроволновых устройств.
• Научные исследования: Проведение экспериментов и изучение свойств различных материалов и структур.

Опции C1220

Опция исключения измерительной оснастки AFR

AFR - данная опция позволяет компенсировать влияние измерительной оснастки (fixture) на результаты измерений.

Оснастка – это приспособление, используемое для подключения компонентов к ВАЦ. Она может вносить искажения в результаты из-за своих параметров (электрическая длина, импеданс и т.д.).

Функции программы:

• Расчет параметров оснастки: Программа вычисляет электрическую длину и импеданс оснастки, используя измерения в режиме отражения или прохождения сигнала.
• Компенсация влияния оснастки: На основе полученных данных программа исключает влияние оснастки из результатов измерений, перенося плоскость калибровки ВАЦ непосредственно к контактам исследуемого устройства.
• Различные методы расчета: Программа использует несколько методов расчета S-параметров оснастки, комбинируя данные из частотной и временной областей.
• Визуализация результатов: Результаты расчета (электрическая длина, импеданс, S-параметры) отображаются в графическом виде.
• Мастер измерений: Программа содержит встроенный мастер, состоящий из 6 шагов, который помогает оператору выполнить измерения правильно и избежать ошибок.
• Интерактивные подсказки: Программа предоставляет подсказки и предупреждения, помогая оператору на всех этапах измерений.

Преимущества:

• Повышение точности измерений: Исключение влияния оснастки позволяет получить более точные результаты измерений.
• Упрощение измерений: Программа автоматизирует процесс компенсации оснастки, снижая нагрузку на оператора.
• Возможность изучения свойств оснастки: Полученные параметры оснастки могут быть использованы для ее анализа и оптимизации.

Области применения:

• Измерения на печатных платах и пластинах.
• Измерения компонентов с нестандартными выводами.
• Исследование свойств измерительной оснастки.

Опция анализа во временной области

TD-9 - для приборов с диапазоном рабочих частот до 9 ГГц

TD-20 - для приборов с диапазоном рабочих частот до 20 ГГц

Данная опция позволяет преобразовывать частотные характеристики, измеренные ВАЦ, во временную область. Это открывает новые возможности для анализа сигналов и устройств.

Функции:

• Преобразование во временную область: Программа преобразует частотные характеристики в импульсные или переходные характеристики.
• Отображение результатов: Результаты преобразования могут быть отображены в масштабе времени или расстояния.

Временная селекция:

Функция временной селекции позволяет выделять или исключать определенные отклики во временной области, что может быть полезно для устранения помех или выделения полезного сигнала.

Преимущества:

• Более глубокий анализ сигналов: Анализ во временной области позволяет получить дополнительную информацию о сигналах и устройствах, которая недоступна при анализе в частотной области.
• Выявление дефектов: Анализ во временной области может быть использован для выявления дефектов в кабелях и линиях передачи.
• Оптимизация параметров: Анализ во временной области может быть использован для оптимизации параметров устройств, таких как фильтры и линии передачи.

Области применения:

• Диагностика кабелей и линий передачи.
• Анализ характеристик фильтров и других устройств.
• Оптимизация параметров каналов связи.
• Измерение параметров антенн.
• Характеризация импеданса линии передачи (проводника на плате).

Опция измерения параметров преобразователей

MXR-9 - для приборов с диапазоном рабочих частот до 9 ГГц

MXR-20 - для приборов с диапазоном рабочих частот до 20 ГГц

Данная опция предназначена для измерения параметров устройств с преобразованием частоты, таких как смесители и конверторы.

Скалярный метод измерений:

Обеспечивает измерение модуля коэффициента передачи и комплексных параметров отражения с использованием режима смещения частоты.

Векторный метод измерений:

Позволяет измерять как параметры отражения, так и параметры передачи в векторной форме, включая фазу и групповое время запаздывания.

Автоматическая подстройка частоты смещения:

Обеспечивает автоматическую настройку частоты смещения порта ВАЦ на выходную частоту исследуемого устройства.

Преимущества:

• Измерение параметров преобразователей: Опция позволяет измерять все необходимые параметры преобразователей, включая потери на преобразование, развязку, компрессию и т.д.
• Различные методы измерений: Поддерживаются как скалярный, так и векторный методы измерений, что позволяет выбрать оптимальный метод для каждой конкретной задачи.
• Автоматизация измерений: Функция автоматической подстройки частоты смещения упрощает процесс измерений и снижает вероятность ошибки.

Технические характеристики C1220

Комплектация C1220
