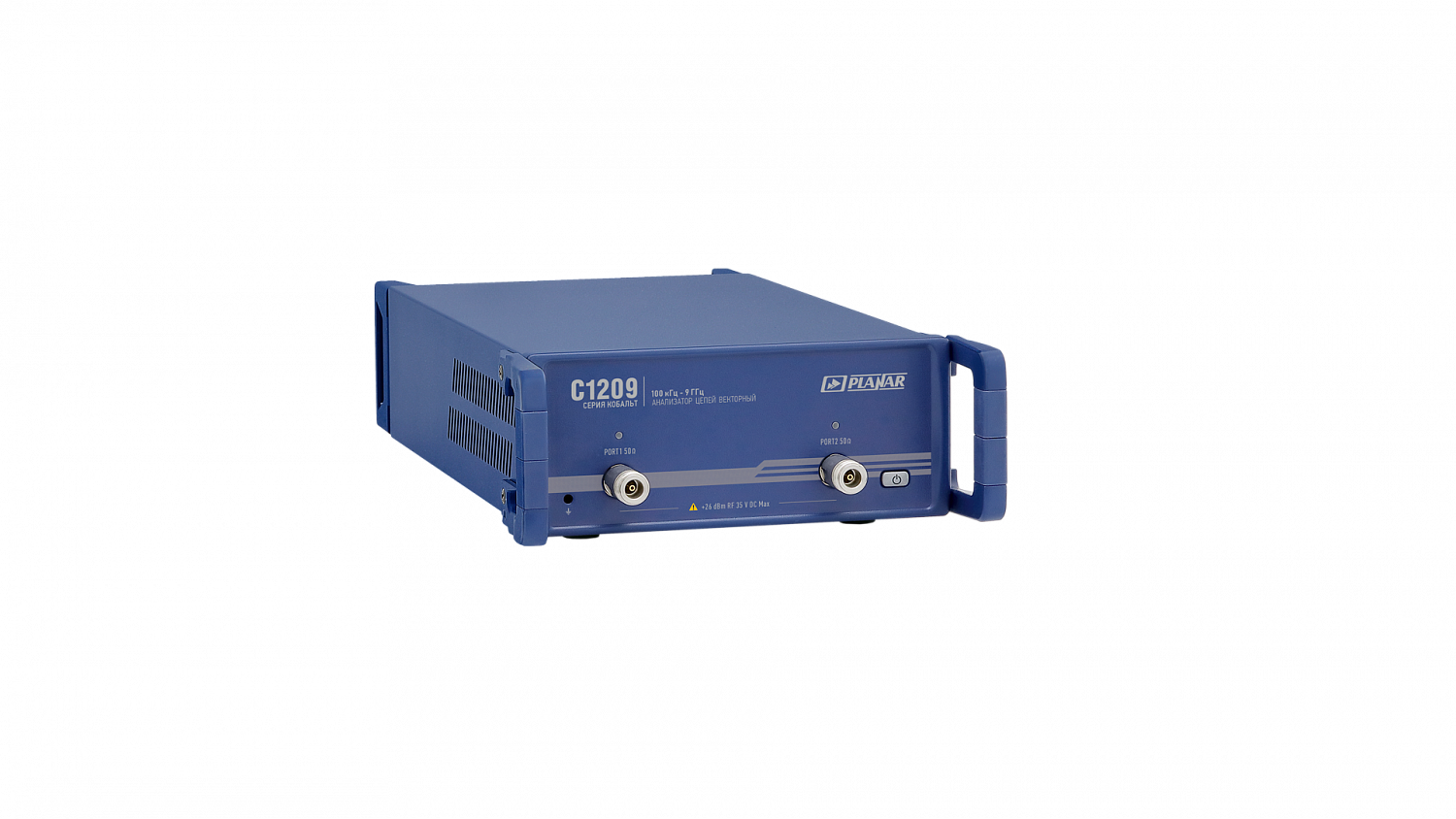

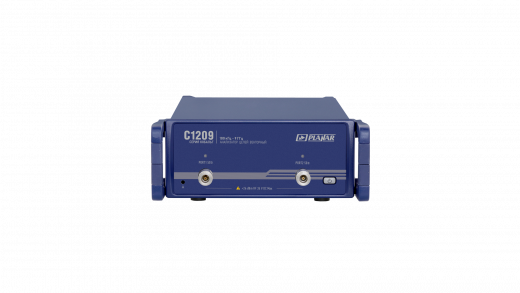

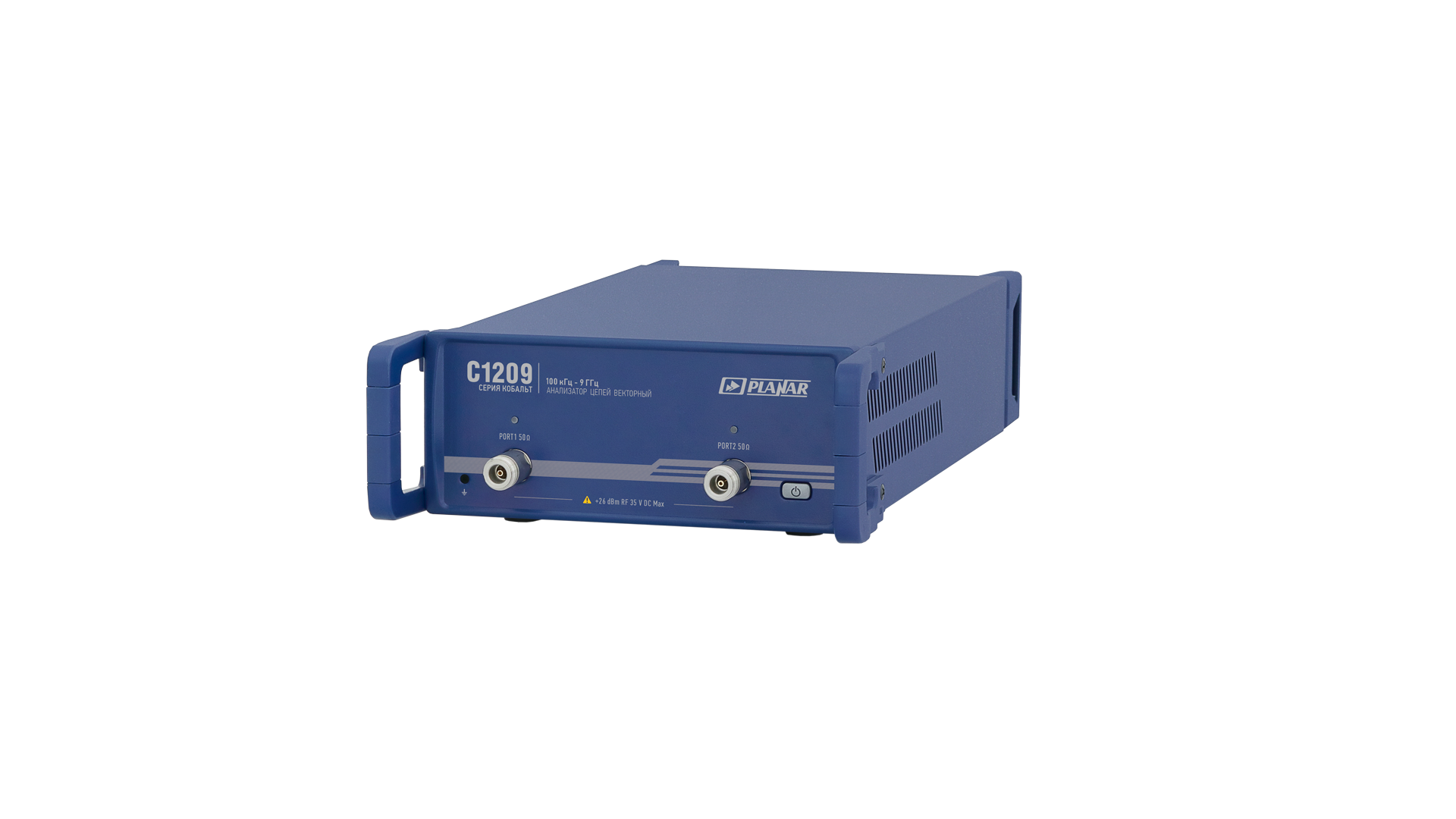

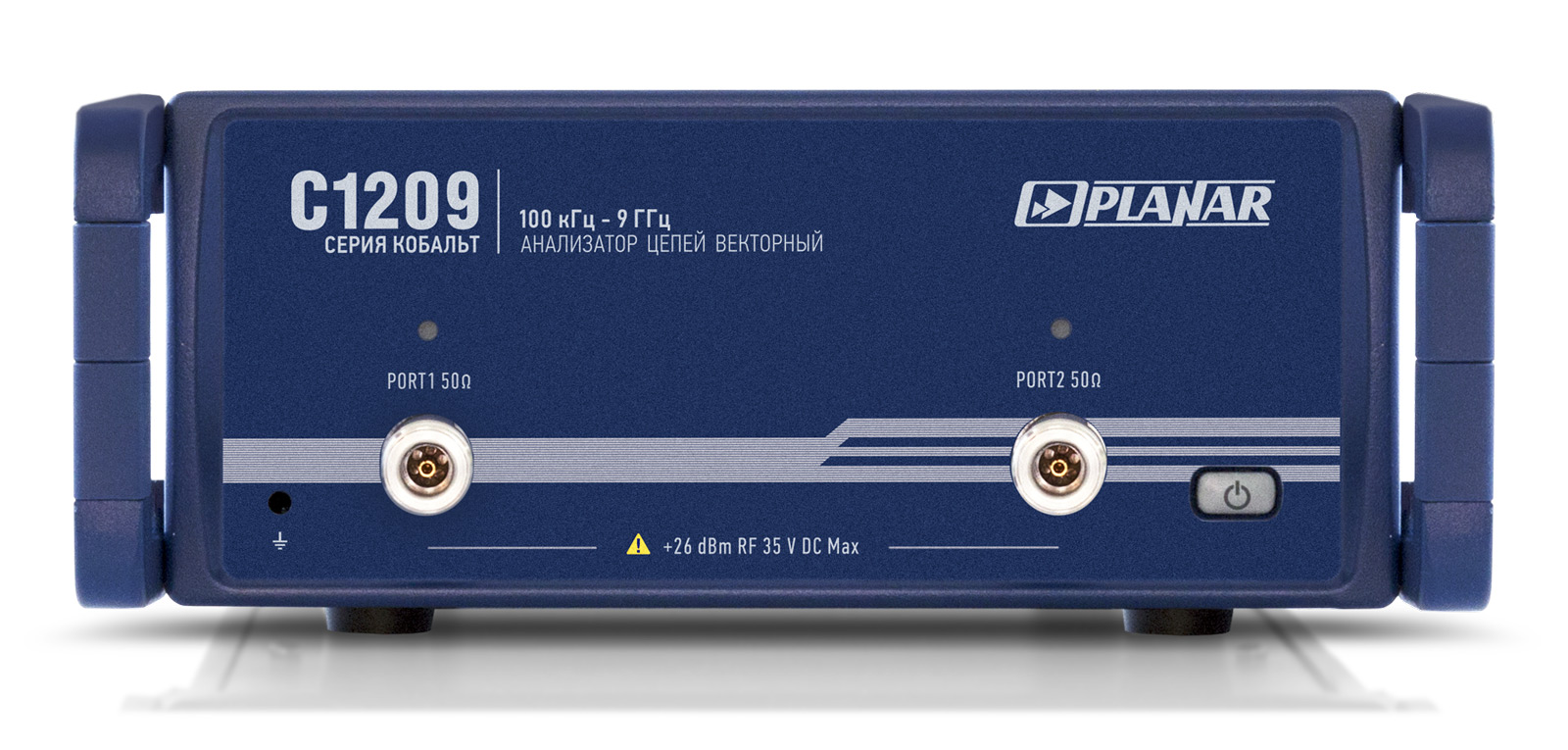

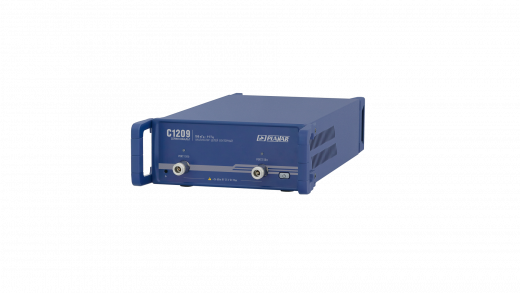

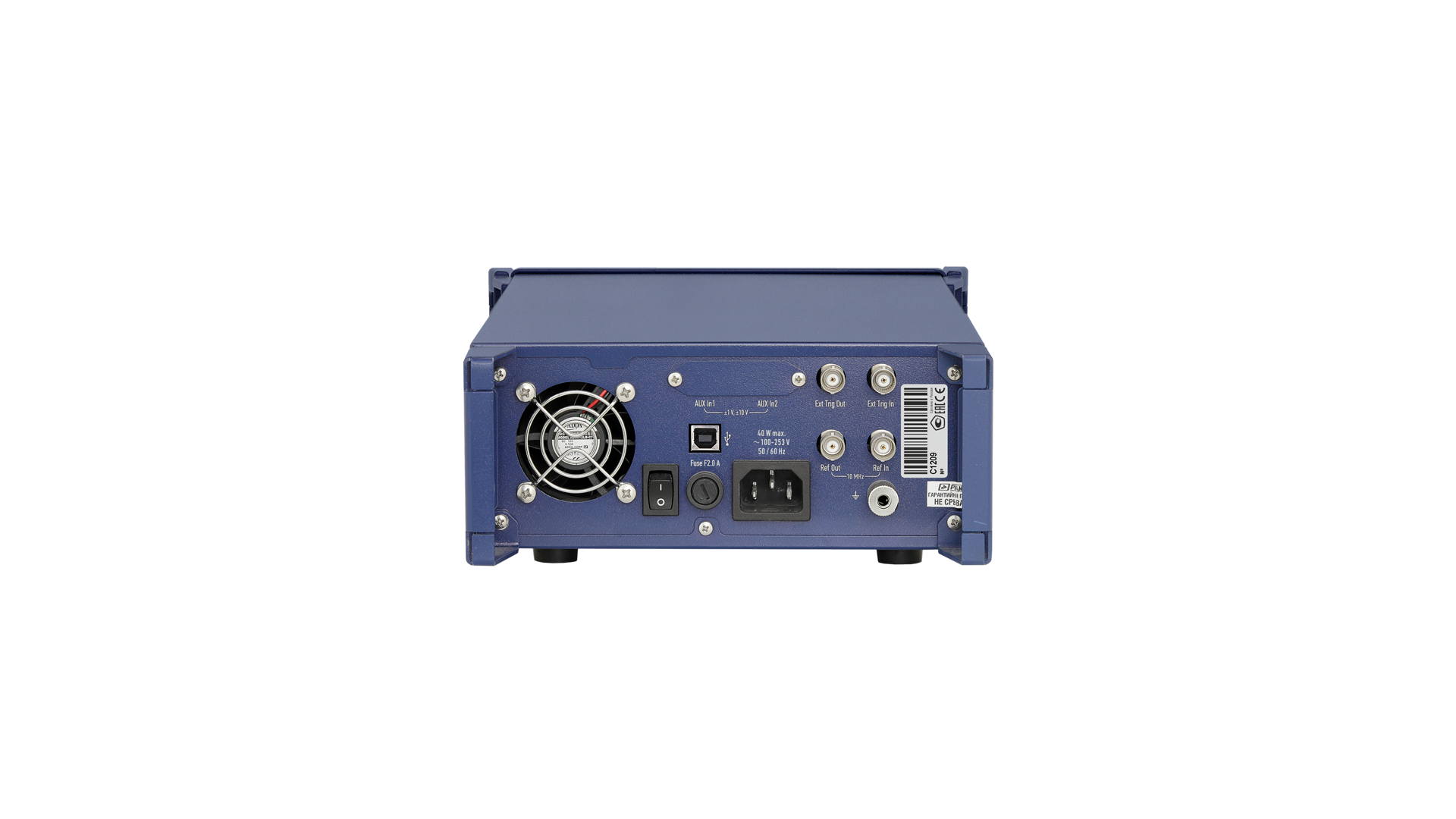

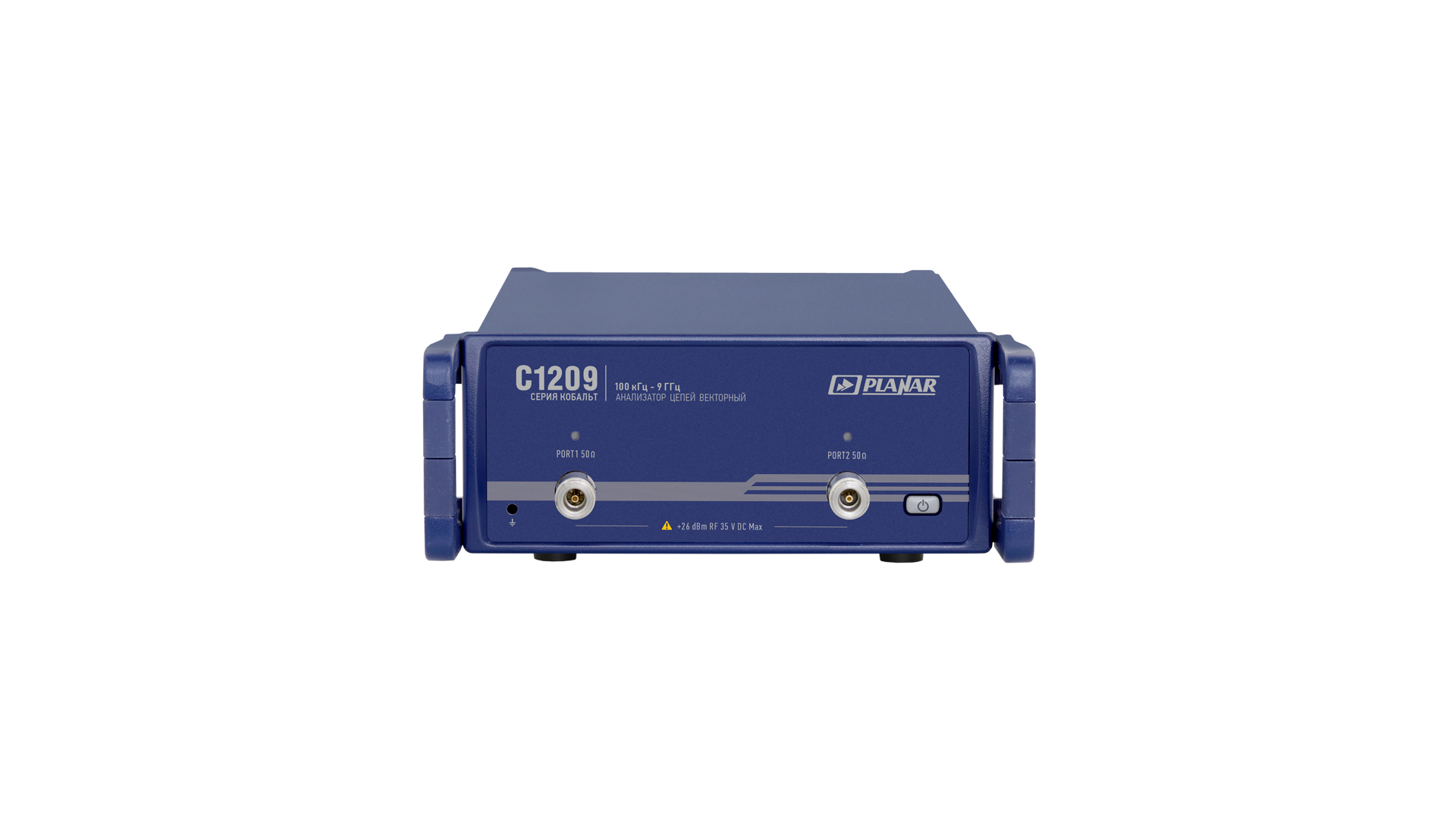

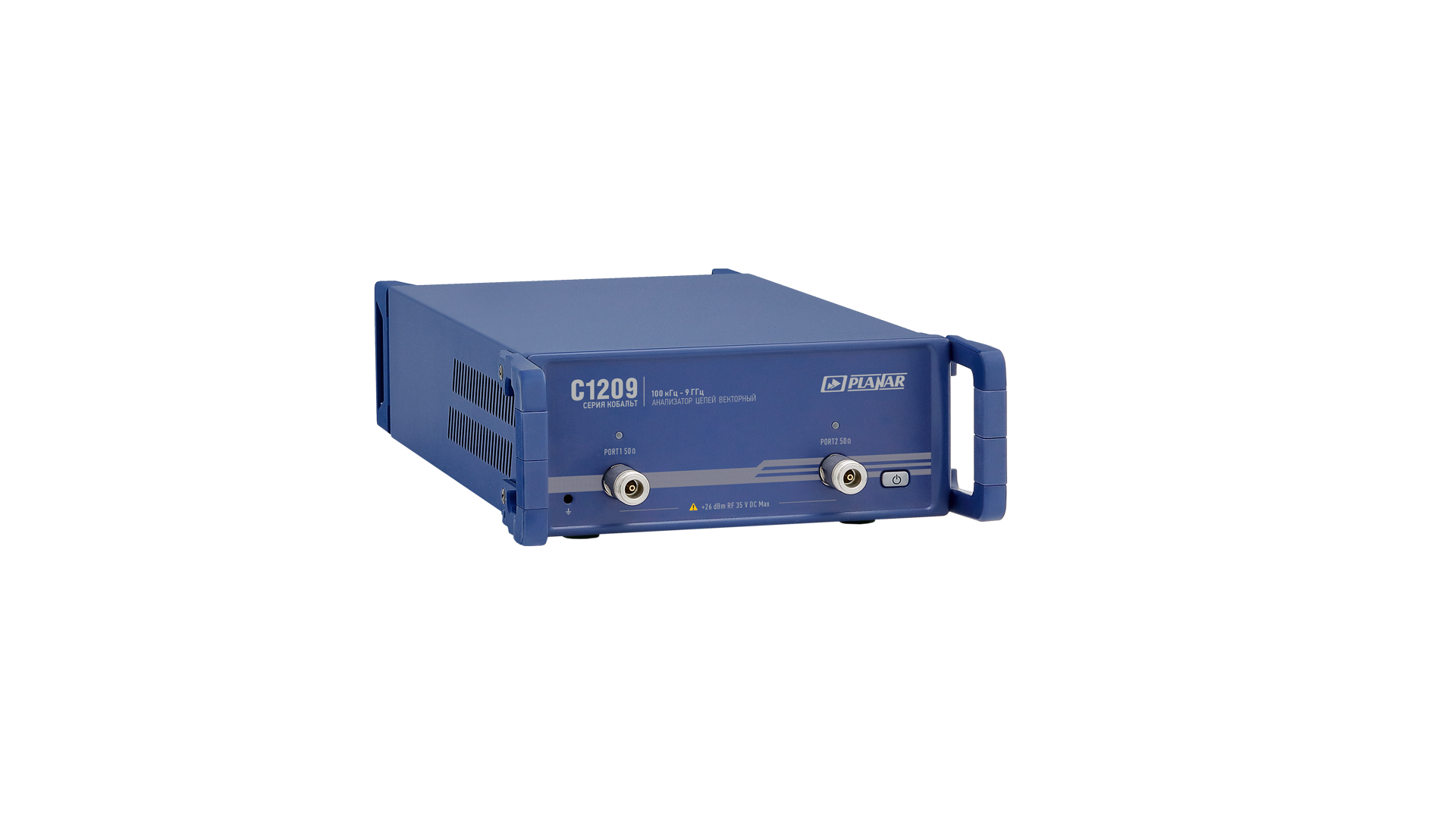

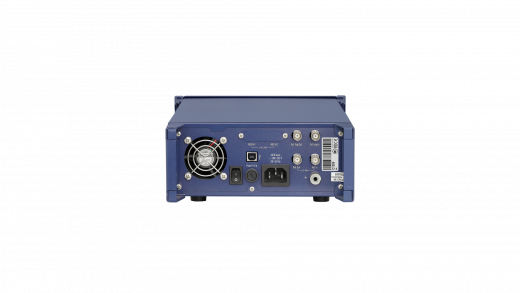

ПЛАНАР С1209 Анализатор цепей векторный

Векторный анализатор цепей ПЛАНАР C1209 – это высокоточный и надежный измерительный прибор, предназначенный для анализа электрических цепей и компонентов в широком диапазоне частот. Он позволяет получить полную и достоверную информацию о параметрах передачи и отражения сигнала, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих в области радиоэлектроники, телекоммуникаций, связи и других смежных отраслях.

Ключевые особенности и преимущества C1209

• Широкий частотный диапазон: ПЛАНАР C1209 работает в диапазоне частот от 0,1МГц до 9 ГГц, что позволяет анализировать широкий спектр устройств и компонентов, от простых электрических цепей до сложных радиочастотных систем.
• Высокая точность и стабильность измерений: Прибор обеспечивает высокую точность и стабильность измерений параметров передачи и отражения, что позволяет получать достоверные данные о характеристиках исследуемых объектов и проводить глубокий анализ их параметров.

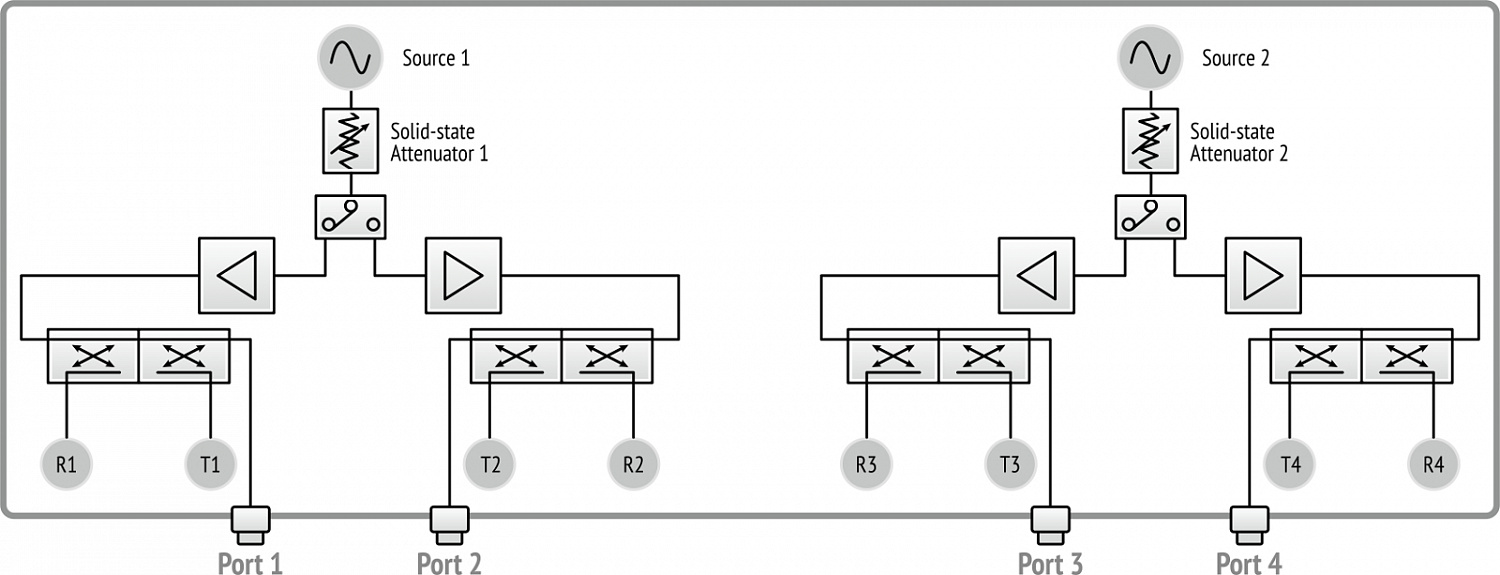

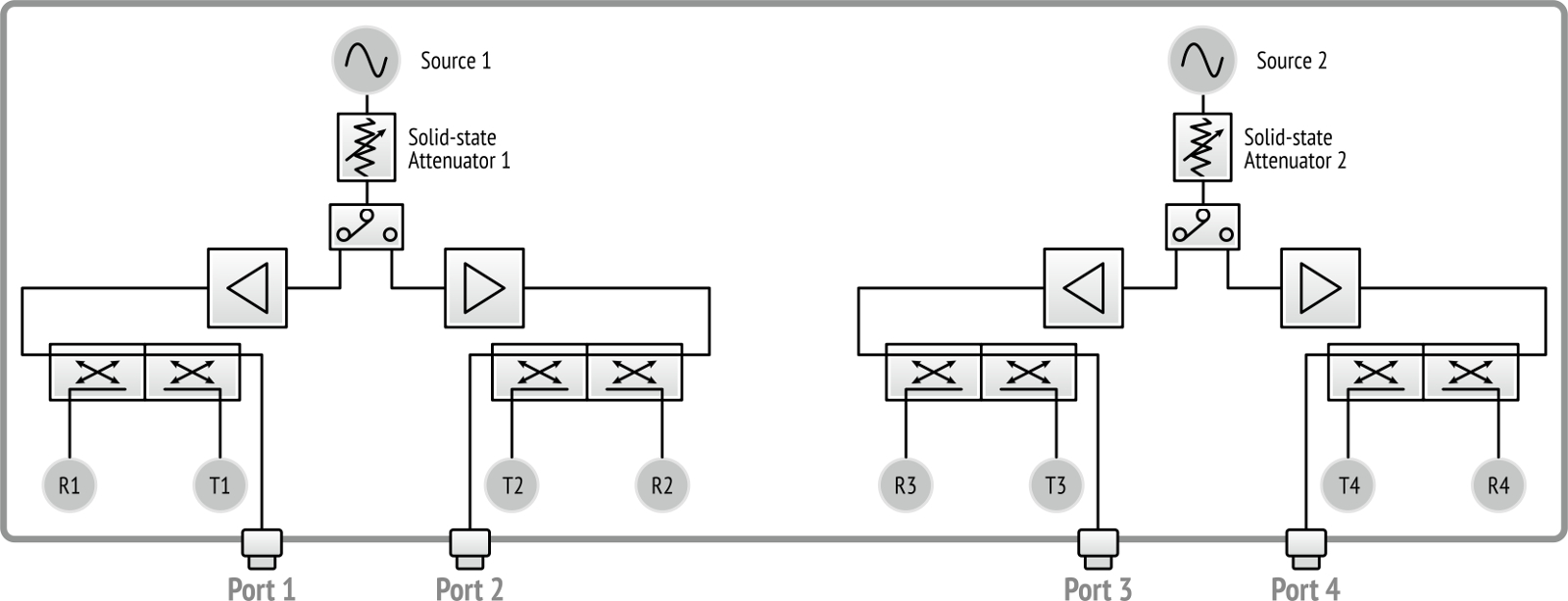

• Двухпортовый анализ: ПЛАНАР C1209 оснащен двумя портами, что позволяет проводить полный анализ параметров передачи и отражения двухполюсных устройств, таких как фильтры, усилители, делители мощности и другие.
• Широкий набор измеряемых параметров: Прибор позволяет измерять различные параметры, включая коэффициенты передачи (S21, S12) и отражения (S11, S22), импеданс, КСВН, фазовые характеристики и другие, что обеспечивает всестороннее изучение свойств исследуемых объектов.
• Мощное программное обеспечение: В комплекте с анализатором цепей поставляется специализированное программное обеспечение, которое обеспечивает удобное управление прибором, сбор и обработку данных, а также позволяет строить графики, диаграммы и отчеты для визуализации результатов измерений.
• Компактность и мобильность: ПЛАНАР C1209 имеет компактные размеры и относительно небольшой вес, что делает его удобным для использования как в лабораторных, так и в полевых условиях.

Области применения C1209

• Разработка и тестирование радиоэлектронных устройств: Прибор используется для анализа характеристик антенн, фильтров, усилителей, кабелей, разъемов и других компонентов, что позволяет оптимизировать их параметры и обеспечить соответствие техническим требованиям.
• Диагностика и ремонт радиочастотных систем: ПЛАНАР C1209 позволяет выявлять неисправности в кабельных системах, определять местоположение повреждений, оценивать качество соединений и проводить диагностику других элементов радиочастотных трактов.
• Измерение параметров линий передачи: Прибор используется для измерения волнового сопротивления, коэффициента затухания, скорости распространения и других параметров линий передачи, что необходимо для проектирования и эксплуатации высокочастотных систем.
• Контроль качества компонентов: ПЛАНАР C1209 позволяет проверять соответствие параметров компонентов техническим требованиям, что обеспечивает высокое качество продукции и предотвращает возникновение дефектов.

Опции C1209

Опция исключения измерительной оснастки

AFR – программная опция исключения измерительной оснастки. (Ранее ПР-002)

Функционал программы включает:

• Расчет импульсной характеристики цепи для определения ее электрической длины.
• Анализ переходной характеристики для оценки импеданса оснастки по всей ее протяженности.
• Преобразование импеданса с целью получения S-параметров тестируемого устройства при заданном системном импедансе (Z0).
• Расчет S-параметров оснастки с использованием трех различных методов, основанных на данных частотной и временной областей или их комбинации.
• Визуализацию результатов расчетов, включая электрическую длину, параметры фильтрации во временной области, импеданс и S-параметры оснастки.
• Точную настройку электрической длины оснастки перед ее исключением из результатов измерений.
• Перенос плоскости калибровки ВАЦ к контактам тестируемого устройства.
• Расчет параметров оснастки на основе измерений в режимах полного отражения или прохождения сигнала.

Все расчетные характеристики могут быть представлены в графическом виде. Программа использует передовые алгоритмы фильтрации и решения систем нелинейных уравнений.

Программа выполнена в виде пошагового мастера, состоящего из шести этапов. Она содержит встроенные подсказки, что облегчает работу оператора и снижает вероятность ошибок. Программа также предоставляет интерактивные подсказки, которые автоматически появляются при обнаружении ошибок в настройках или измерениях. Она контролирует текущие настройки ВАЦ и сообщает о корректности или необходимости их изменения.

Программа упрощает процесс измерений в случаях, когда отсутствует необходимый набор калибровочных мер для калибровки ВАЦ непосредственно в плоскости подключения тестируемого устройства, например, при измерениях на печатных платах или пластинах.

Основная задача программы – компенсация влияния оснастки, используемой для подключения тестируемого устройства к коаксиальным портам ВАЦ. Она позволяет определить параметры оснастки и исключить ее влияние на результаты измерений, перенося плоскость калибровки к контактам устройства. Полученные параметры могут быть использованы для анализа характеристик самой оснастки.

Опция анализа во временной области

TD-20 - для приборов с рабочим диапазоном частот до 20 ГГц).

Позволяют преобразовывать частотные характеристики, измеренные ВАЦ, во временную область. Результаты преобразования могут быть представлены в виде графиков, отображающих зависимость от времени или расстояния.

Функция временной селекции позволяет выделять или исключать определенные отклики в исследуемой цепи и отображать результат в частотной области.

Типичные области применения:

• Проверка качества тракта передачи: выявление неоднородностей и их характеристик (емкостных, индуктивных, резистивных), настройка многозвенных фильтров, устранение переотражений с помощью временной фильтрации.
• Определение расстояния до места повреждения кабеля: анализ рассогласования в линиях передачи, определение местоположения дефектов и их амплитуды.
• Оптимизация параметров предыскажений и коррекции амплитудно-частотных характеристик разрабатываемого канала связи.
• Измерение характеристик компонентов: измерительной оснастки, кабелей и разъемов.
• Характеризация импеданса линий передачи на печатных платах.
• Измерение параметров антенн.

Опция измерения параметров преобразователей частоты

MXR-9 - для приборов с рабочим диапазоном частот до 9 ГГц

MXR-20 - для приборов с рабочим диапазоном частот до 20 ГГц

Предназначены для измерения характеристик устройств с преобразованием частоты, таких как смесители и конвертеры. Измерения проводятся с использованием скалярного или векторного методов.

Скалярный метод:

Обеспечивает точное измерение модуля коэффициента передачи и комплексных параметров отражения с помощью режима смещения частоты. Преимуществом метода является простота реализации и отсутствие необходимости в дополнительном оборудовании.

Скалярные измерения используются для определения основных параметров смесителей, таких как согласование, потери на преобразование, компрессия и развязка.

Векторный метод:

Позволяет измерять как параметры отражения, так и параметры передачи в векторной форме, включая фазу и групповое время задержки. Метод требует использования дополнительного оборудования: калибровочного смесителя и источника гетеродина.

Функция автоматической подстройки частоты смещения обеспечивает автоматическую настройку частоты смещения порта ВАЦ на выходную частоту тестируемого устройства, что полезно при отсутствии возможности синхронизации гетеродина и ВАЦ или при измерении устройств со встроенным гетеродином.

Типичные области применения:

• Измерение параметров смесителей (повышающих и понижающих преобразователей частоты, многоступенчатых преобразователей).
• Измерение параметров умножителей и делителей частоты.
• Измерение гармоник и побочных гармоник.
• Измерение интермодуляционных искажений.
