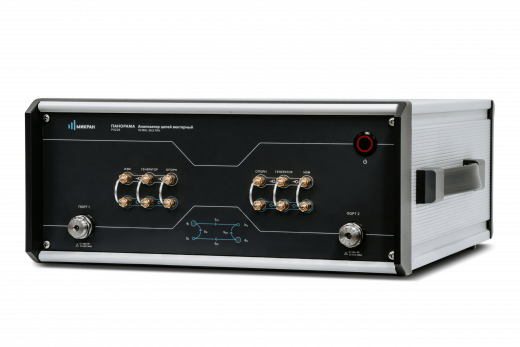

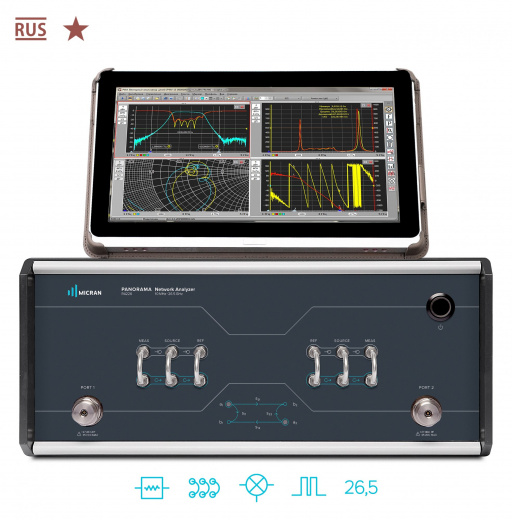

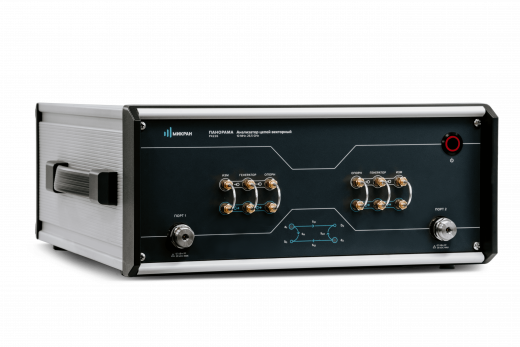

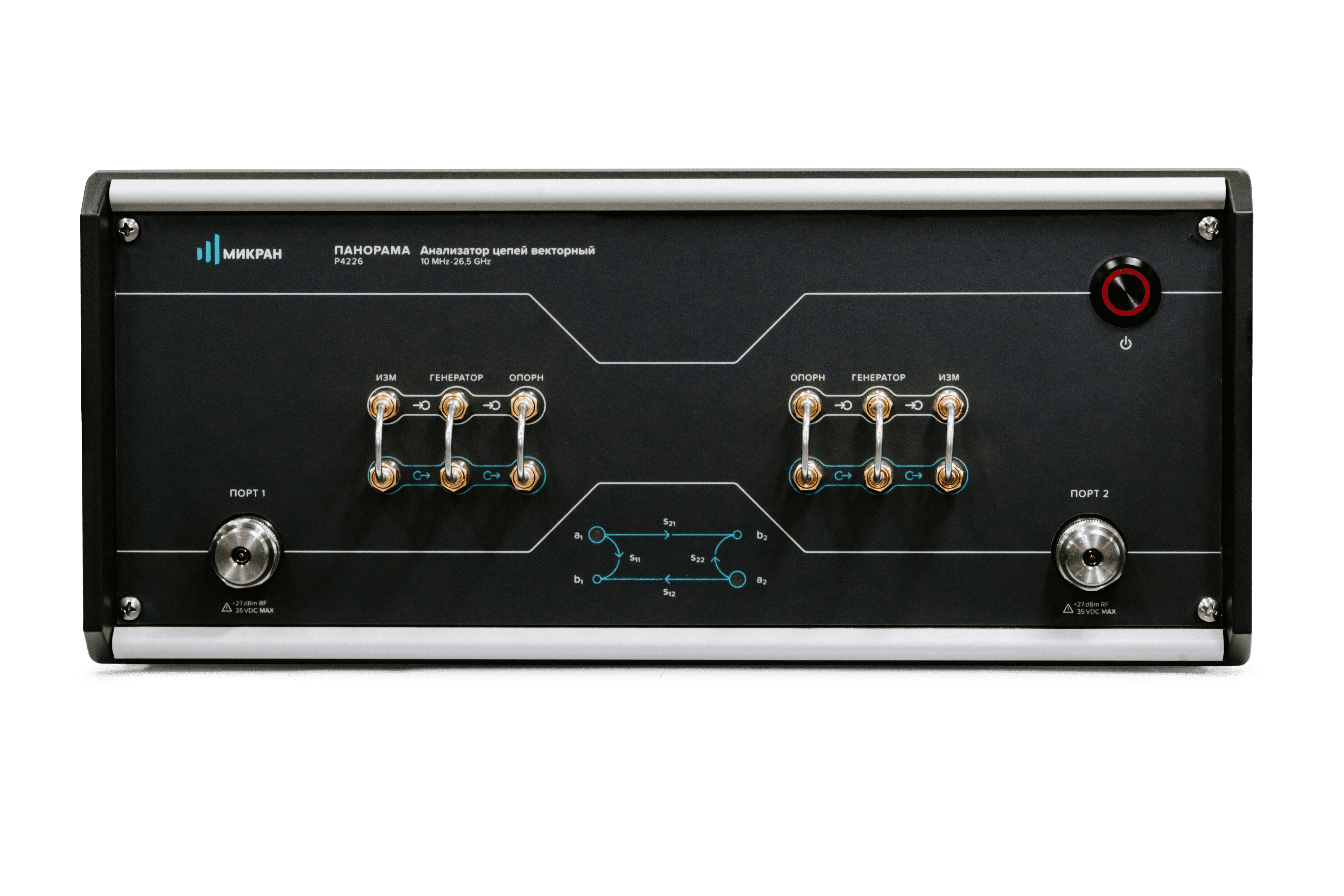

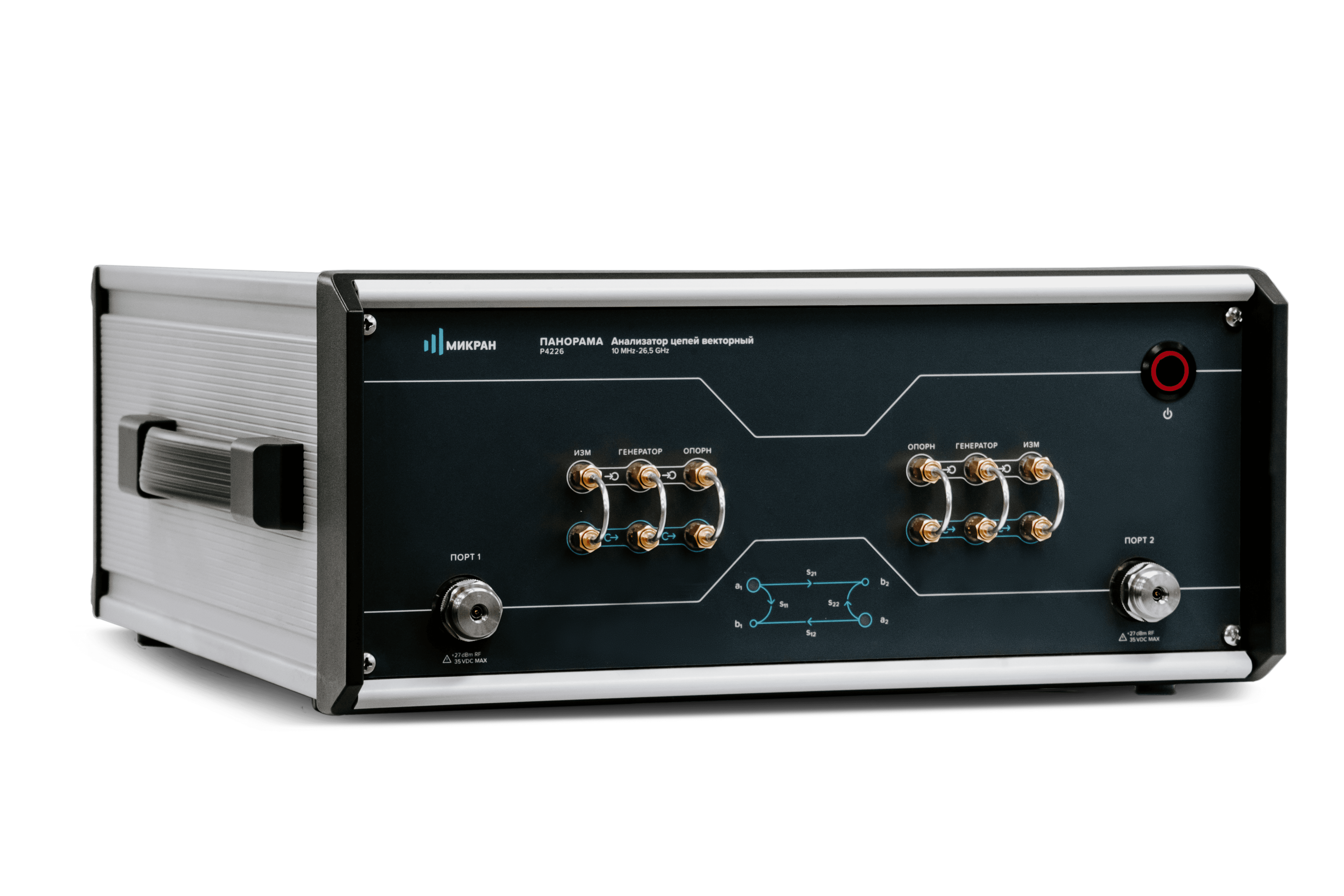

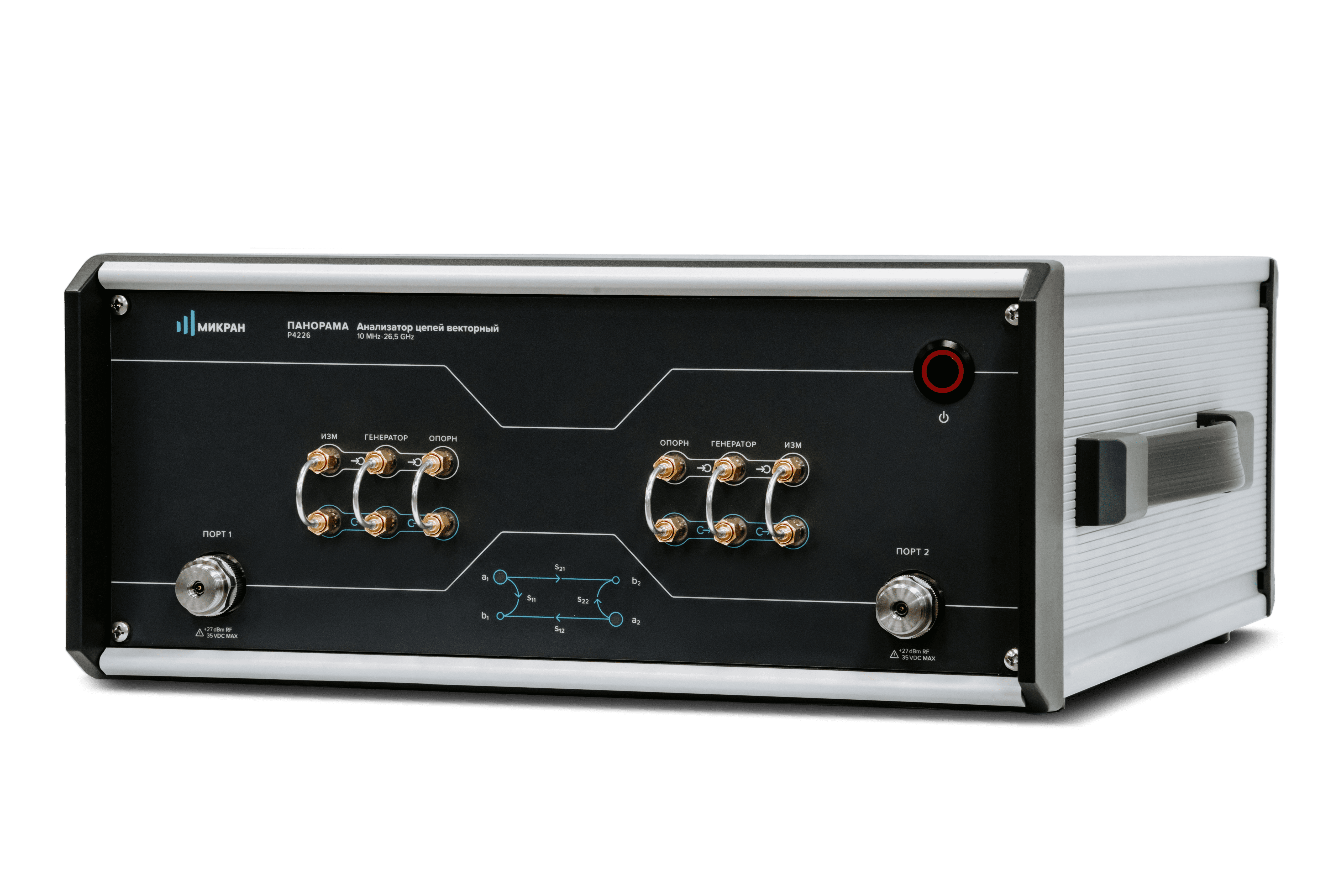

МИКРАН Р4213/4 Анализатор цепей векторный

Векторный анализатор цепей Р4213/4 с опцией «11Р» представляет собой высокоточный и многофункциональный измерительный прибор, предназначенный для детального анализа характеристик электрических цепей в широком диапазоне частот. Этот анализатор является незаменимым инструментом для инженеров и специалистов, занимающихся разработкой, производством и тестированием радиоэлектронных устройств, где требуется высокая точность и надежность измерений.

Ключевые особенности и преимущества Р4213/4:

• Высочайшая точность измерений:
  • Р4213/4 обеспечивает исключительно высокую точность измерений S-параметров, что позволяет получать надежные и воспроизводимые результаты.
• Широкий диапазон частот:
  • Прибор охватывает широкий диапазон частот, что делает его пригодным для решения разнообразных задач в различных областях радиоэлектроники.
• Расширенные функциональные возможности:
  • Анализатор позволяет измерять не только S-параметры, но и другие важные характеристики, такие как импеданс, адмиттанс, групповое время задержки и другие.
• Функция «ДПА»:
  • Приборы данной серии обеспечивают прямой доступ к приемнику и источнику, что позволяет создавать дополнительное ослабление, фильтрацию или усиление сигналов генератора или приемника измерительного прибора.
• Удобство и простота использования:
  • Интуитивно понятный интерфейс и мощное программное обеспечение обеспечивают удобство и эффективность работы с прибором.
• Надежность и долговечность:
  • Анализатор Р4213/4 отличается высокой надежностью и долговечностью, что гарантирует его стабильную работу в течение длительного времени.

Области применения Р4213/4:

• Разработка и тестирование радиочастотных (РЧ) и микроволновых устройств
• Производство и контроль качества электронных компонентов
• Измерение характеристик антенн и волноводных систем
• Анализ параметров кабелей и соединителей
• Научные исследования и разработки
• Измерения в волноводном тракте (TRL калибровка).

Технические характеристики Р4213/4

Характеристика	Значение
Диапазон рабочих частот	10,3 МГц ... 13,5 ГГц
Пределы допуск. относительной погрешности установки частоты выходного сигнала	±2 x 10-6
Диапазон установки уровня выходной мощности, дБм без опции «ДМА»	-20...5
300 кГц ... 10 МГц	-20...10
10 МГц ... 6 ГГц	-25...10
6... 13,5 ГГц	-50...5
с опцией «ДМА»	-50...10
300 кГц ... 10 МГц
10 МГц ... 13,5 ГГц
Пределы допуск. относительной погрешности установки уровня выходной мощности, дБ	± 1,0
-20...10 дБм	± 1,5
< -20 дБм
Пределы допуск. относительной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ	± 1,5
Диапазон ослаблений аттенюаторов приемников для опции «ДМА», точность установки ослабления ± 2,0 дБ, ДБ	0...30 с шагом 10 дБ
Средний уровень собственных шумов, приведенный к полосе 1 Гц, дБм	-225
300 кГц ... 10 МГц
10 МГц ... 13,5 ГГц
Диапазон измерений модуля коэфф. отражения	0...1
Диапазон измерения модуля коэфф. передачи, дБ	-90...30
300 кГц ... 10 МГц	-115...35
10 МГц ... 13,5 ГГц
Пределы допуск. абсолютной погрешности измерений модуля коэфф. отражения	± 0,01 *
Пределы допуск. абсолютной погрешности измерений фазы коэфф. отражения,	± 1,7 *
Пределы допуск. абсолютной погрешности измерений модуля коэфф. передачи ДS21 (S12), ДБ	± 0,175 **
Пределы допуск. абсолютной погрешности измерений фазы коэфф. передачи,	± 1,65 **
Параметры измерительных портов нескорректированные, дБ, не более	-105
модуль коэфф. отражения в режиме источника сигнала 10 МГц ... 2 ГГц	-105
2... 13,5 ГГц	-105
модуль коэфф. отражения в режиме приемника сигнала в диапазоне частот 10 МГц ... 2 ГГц	-105
2... 13,5 ГГц	-105
направленность 10 МГц ... 2 ГГц	-105
2... 13,5 ГГц	-105

Примечание

Поддерживаемые виды калибровки: SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide, Power cal, Receiver cal, SMC

* В зависимости от модуля коэффициента отражения.

** В зависимости от модуля коэффициента передачи.

Прочие характеристики Р4213/4

Наименование характеристики	Значение
Количество измерительных портов, шт.	2
Волновое сопротивление измерительных портов, Ом	50
Максимальная мощность входного сигнала на измерительных портах, дБм	27
Тип соединителей измерительных портов Р4213/1, Р4213/3, Р4213/5 Р4213/2, Р4213/4, Р4213/6 Р4226	III N NMD 3,5 мм
Напряжение питания от сети переменного тока частотой 50 Гц, В	205...250
Потребляемая мощность P4213/P4226, Вт	120/130
Степень защиты по ГОСТ 14254-96	IP 20
Условия эксплуатации температура окружающей среды, °С	+15...+35
относительная влажность воздуха, при 25 °С, %, не более	85
атмосферное давление, мм рт. ст.	537...800
Габаритные размеры, мм	390 x 390 x 160
Масса P4213/P4226, кг	< 11 / < 13

Комплектация

Стандартный комплект поставки средства измерения
1) Анализатор цепей векторный. 2) Кабель Ethernet. 3) Кабель питания. 4) Программный комплекс Р4М. 5) Эксплуатационная документация. 6) Транспортировочный кейс. 7) Ключ тарированный КТ. 8) Ключ поддерживающий КП.
Стандартный комплект поставки средства измерения
1) Анализатор цепей векторный. 2) Набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4. 3) Кабель СВЧ КСА/КСФ – 2 шт. 4) Свидетельство о поверке.
