Микран М1226 — блок расширения портов для векторных анализаторов цепей серии «Панорама». Увеличивает количество измерительных портов до 12 (14 с ВАЦ Р42) для измерения полной матрицы S-параметров многопортовых устройств. Диапазон частот 10 МГц – 26,5 ГГц, динамический диапазон >100 дБ.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

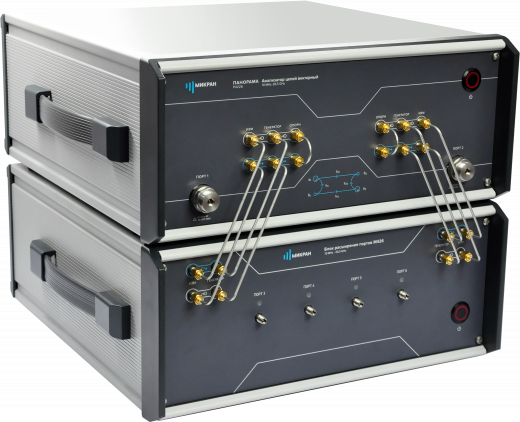

Микран М1226 Блок расширения портов
Микран М1226 — это высокопроизводительный блок расширения портов, предназначенный для совместного использования с векторными анализаторами цепей (ВАЦ) серии «Панорама». Устройство позволяет увеличить количество измерительных портов до 12 (или до 14 при подключении к двухпортовому ВАЦ), что дает возможность измерять полную матрицу S-параметров многопортовых устройств, контролировать несколько устройств одновременно или проводить комплексное тестирование одного многопортового компонента. Блок расширения портов М1226 относится к типу расширяющих устройств, обеспечивающих высокое согласование и минимальные потери на проход (не более 6 дБ), что гарантирует сохранение точности измерений.
Блок расширения портов построен на основе схемы с вынесенными направленными ответвителями на каждый измерительный канал. Такое решение обеспечивает высокую стабильность калибровки и минимальное ухудшение эффективных параметров измерителя. При подключении расширителя в многопортовом режиме становятся доступными все дополнительные возможности ВАЦ серии «Панорама»: измерение мощности, измерение точки компрессии, измерение коэффициента шума и другие. Управление устройством осуществляется через интерфейс LAN RJ-45 с помощью программного обеспечения Graphit VNA, что позволяет легко интегрировать его в автоматизированные измерительные комплексы.
Технические характеристики Микран М1226
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 12 (14 с ВАЦ Р42) |
| Диапазон рабочих частот | от 10 МГц до 26,5 ГГц |
| Динамический диапазон (500 МГц … 13,25 ГГц), не менее | 100 дБ |
| Динамический диапазон (13,25 … 26,5 ГГц), не менее | 90 дБ |
| КСВН СВЧ-портов (10 МГц … 13,25 ГГц), не более | 1,5 |
| КСВН СВЧ-портов (13,25 … 26,5 ГГц), не более | 1,7 |
| Тип соединителей СВЧ-портов | 3,5 мм (розетка) |
| Потери на проход, дБ, не более | 6 |
| Время переключения, мс, не более | 15 |
| Управление | LAN RJ-45 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | 205 … 250 |
| Максимальная мощность на СВЧ-портах (порт 3-14), дБм | +27 |
| Максимальная мощность на портах доступа (генератор, измеритель), дБм | +20 |
| Габаритные размеры (Ш × Г × В), мм | 441 × 392 × 176 |
| Масса, кг | 12 |
Применение и назначение Микран М1226
- Измерение полной матрицы S-параметров многопортовых устройств: Позволяет измерять все S-параметры устройств с большим количеством портов, таких как многоканальные фильтры, антенные решетки, коммутаторы и другие сложные СВЧ-компоненты.
- Одновременный контроль нескольких устройств: Блок расширения дает возможность подключать и тестировать до 12 различных устройств одновременно, что существенно ускоряет процесс серийного контроля и производства.
- Расширение возможностей ВАЦ серии «Панорама»: При подключении М1226 становятся доступными все функции векторного анализатора цепей: измерение мощности, точки компрессии, коэффициента шума и другие, что делает измерительный комплекс еще более универсальным.
- Автоматизированные измерительные комплексы: Благодаря управлению по интерфейсу LAN и поддержке программного обеспечения Graphit VNA, блок расширения легко интегрируется в автоматизированные стенды для проведения сложных и повторяющихся измерений.
Ключевые особенности Микран М1226
- 12 измерительных портов: Обеспечивает возможность подключения до 12 устройств или одного многопортового устройства с 12 портами (до 14 портов при использовании с двухпортовым ВАЦ).
- Широкий частотный диапазон: Работа в диапазоне от 10 МГц до 26,5 ГГц охватывает большинство задач по тестированию СВЧ-компонентов.
- Высокий динамический диапазон: Не менее 100 дБ в диапазоне 500 МГц … 13,25 ГГц и не менее 90 дБ в диапазоне 13,25 … 26,5 ГГц обеспечивает высокую точность измерений даже для устройств с большими затуханиями.
- Низкие потери на проход: Потери не более 6 дБ гарантируют минимальное влияние на результаты измерений.
- Высокое согласование: КСВН не более 1,5 в нижней части диапазона и не более 1,7 в верхней части обеспечивает низкий уровень отражений и высокую повторяемость результатов.
- Быстрое переключение: Время переключения не более 15 мс позволяет проводить измерения с высокой скоростью, что критически важно для серийного тестирования.
- Программное управление: Поддержка программного обеспечения Graphit VNA и управление через LAN RJ-45 обеспечивают простую интеграцию в автоматизированные системы.
- Совместимость с ВАЦ серии «Панорама»: М1226 разработан специально для совместной работы с векторными анализаторами цепей Микран, что гарантирует полную функциональность и стабильность измерений.
Базовый комплект поставки Микран М1226
- Блок расширения портов М1226
- Кабель Ethernet
- Программное обеспечение Graphit VNA
- Эксплуатационная документация
- Кабель питания
- Транспортировочный кейс
- Соединительный кабель СВЧ (8 шт.)
