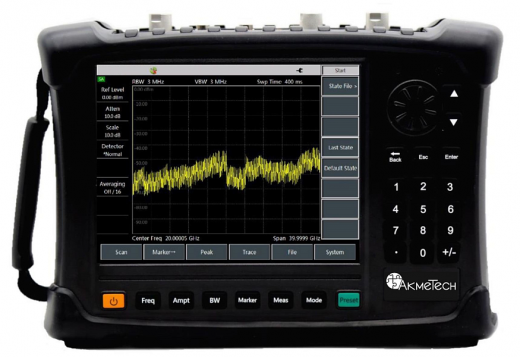

AkmeTech AT4957E — портативный комбинированный анализатор, объединяющий векторный анализ цепей, анализ спектра, измерение мощности и тестирование антенно-фидерных трактов в диапазоне от 100 кГц до 26,5 ГГц. Двухпортовый анализатор цепей, анализатор спектра с уровнем собственных шумов –151 дБм/Гц, питание от аккумулятора, масса 5,3 кг.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
AkmeTech AT4957E: универсальный полевой анализатор для частот до 26,5 ГГц
Портативный комбинированный анализатор AkmeTech AT4957E представляет собой многофункциональный измерительный прибор, объединяющий в компактном корпусе функции векторного анализатора цепей, анализатора спектра, измерителя мощности и тестера антенно-фидерных трактов. AT4957E сертифицирован как средство измерений (№ 95572-25) и ориентирован на специалистов по полевому обслуживанию, монтажу и ремонту оборудования K-диапазона, а также на инженеров производственных лабораторий. Прибор позволяет проводить комплексные испытания радиочастотных компонентов и систем в диапазоне от 100 кГц до 26,5 ГГц без необходимости транспортировки нескольких единиц оборудования.
Преимущества AkmeTech AT4957E
- Расширенный частотный диапазон до 26,5 ГГц. AT4957E охватывает критически важные частоты K-диапазона, включая перспективные системы связи и радиолокационное оборудование. Это позволяет использовать прибор для тестирования устройств, работающих на частотах до 26,5 ГГц, где младшие модели ограничены 6,5 или 18 ГГц.
- Пять приборов в одном. AT4957E заменяет собой векторный анализатор цепей, анализатор спектра, измеритель мощности, тестер кабелей и антенн и векторный вольтметр. Один прибор решает широкий спектр измерительных задач на выезде и в лаборатории.
- Портативность и автономность. Масса прибора составляет всего 5,3 кг. Встроенная литий-ионная аккумуляторная батарея обеспечивает возможность длительной работы в полевых условиях без подключения к сети электропитания.
- Двухпортовый векторный анализ цепей. AT4957E выполняет полное измерение S-параметров двухпортовых устройств. Системный динамический диапазон не менее 80 дБ на частотах до 26,5 ГГц, эффективная направленность не менее 30 дБ в верхней части диапазона. Погрешность измерений модуля коэффициента передачи составляет ±0,25 дБ в диапазоне до –30 дБ.
- Низкий уровень собственных шумов в режиме спектроанализатора. В режиме анализатора спектра AT4957E с включенным предусилителем обеспечивает уровень собственных шумов до –151 дБм/Гц в нижней части диапазона и не более –138 дБм/Гц на частотах до 26,5 ГГц. Фазовый шум на частоте 1 ГГц составляет не более –115 дБн/Гц при отстройке 1 МГц.
- Тестирование антенно-фидерных трактов K-диапазона. AT4957E измеряет КСВН, обратные потери, импеданс и потери в кабеле на частотах до 26,5 ГГц. Функция определения расстояния до неоднородности (DTF) позволяет локализовать повреждения фидерных линий с высокой точностью.
- Измерение мощности с USB-датчиками. Прибор поддерживает подключение USB-датчиков мощности серии 872XX для прецизионных измерений средней и пиковой мощности сигналов в диапазоне до 26,5 ГГц.
- 8,4-дюймовый сенсорный экран. Жидкокристаллический сенсорный дисплей с разрешением 800×600 пикселей обеспечивает удобное управление и визуализацию результатов измерений в графической и цифровой форматах.
- Интерфейсы и память. AT4957E оснащен интерфейсами USB и LAN для дистанционного управления и передачи данных. Внутренняя память объемом не менее 1,5 ГБ, слот для карт SD и поддержка внешних USB-накопителей позволяют сохранять и загружать результаты измерений.
- Режимы экономии энергии. Интеллектуальная система управления питанием с функцией сна продлевает время автономной работы и срок службы аккумулятора.
Комплектация прибора AkmeTech AT4957E
Стандартная комплектация AT4957E включает анализатор, кабель питания с блоком питания, аккумуляторную батарею, набор коаксиальных адаптеров (ЛРТФ.468562.102), руководство по эксплуатации и паспорт. Опции: программные модули для векторного вольтметра, анализа интерференции, AM/FM/PM анализатора, сканера каналов, GPS-позиционирования, электронные и механические калибраторы (31121), USB-датчики мощности, антенны для измерения напряженности поля, тестовые кабели и транспортировочные кейсы поставляются по отдельному заказу.
Применение анализатора AkmeTech AT4957E
- Полевое обслуживание радиолокационных систем K-диапазона. Измерение параметров антенно-фидерных трактов, локализация повреждений фидеров, анализ спектра сигналов, контроль выходной мощности передатчиков.
- Монтаж и настройка оборудования спутниковой связи. Проверка кабельных сборок, измерение КСВН и потерь в трактах при проведении пусконаладочных работ на линиях связи миллиметрового диапазона.
- Ремонт и сервис радиоэлектронной аппаратуры K-диапазона. Диагностика неисправностей приемопередающих модулей, фильтров, усилителей и других компонентов в сервисных центрах и ремонтных подразделениях.
- Производственный контроль компонентов. Входной контроль СВЧ-компонентов, работающих на частотах до 26,5 ГГц, на производственных линиях и в лабораториях качества.
- Разработка и испытания перспективных систем связи. Тестирование прототипов устройств для систем 5G и перспективных радиорелейных линий в лабораторных и полевых условиях.
Техническая спецификация AkmeTech AT4957
Аппаратные опции AkmeTech AT4957
