AkmeTech AT3674P — векторный анализатор цепей от 10 МГц до 110 ГГц в коаксиальном тракте. Прямые измерения параметров устройств миллиметрового диапазона без внешних расширителей. Динамический диапазон до 110 дБ, полоса ПЧ 30 МГц, 200001 точка.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
AT3674P: 110 ГГЦ коаксиальных измерений для W-диапазона и выше
Векторный анализатор цепей AkmeTech AT3674P предназначен для измерения комплексных коэффициентов передачи и отражения в диапазоне от 10 МГц до 110 ГГц. AT3674P ориентирован на разработчиков и производителей оборудования W-диапазона и выше: спутниковых систем, радиоастрономических комплексов, бортовой радиоэлектронной аппаратуры и перспективных систем связи 6G. AT3674P обеспечивает прямое коаксиальное подключение на частотах до 110 ГГц без использования внешних расширителей частоты, что критически важно для сохранения точности и упрощения измерительного стенда.
Преимущества AkmeTech AT3674P
- Прямой коаксиальный выход до 110 ГГц. AT3674P работает в коаксиальном тракте без внешних расширителей частоты. Вы получаете достоверные результаты на предельных частотах W-диапазона, где традиционные решения требуют сложных волноводных переходов, многократных калибровок и дополнительных модулей.
- Динамический диапазон до 110 дБ на частотах 110 ГГц. AT3674P обеспечивает измерение фильтров с высоким подавлением и малошумящих усилителей на предельных частотах. Полоса ПЧ от 1 Гц до 30 МГц позволяет гибко настраивать компромисс между скоростью сканирования и чувствительностью.
- 200001 точка на один sweep. Высокое частотное разрешение позволяет детально анализировать узкополосные резонансные структуры и длинные линии передачи в миллиметровом диапазоне.
- Один прибор для самых сложных задач. AT3674P объединяет функции анализатора спектра, рефлектометра и тестера смесителей. Измерение импульсных S-параметров, анализ во временной области и характеризация преобразователей частоты выполняются за одно подключение.
- Прецизионные разъемы 1,0 мм. ВЧ-порты AT3674P выполнены в формате 1,0 мм (вилка), системный импеданс 50 Ом. Обеспечивают высокую повторяемость измерений и минимальные потери в диапазоне до 110 ГГц.
- Встроенные импульсные генераторы. Четыре независимых импульсных модулятора с регулируемой шириной, периодом и задержкой позволяют тестировать T/R-модули АФАР миллиметрового диапазона без внешнего импульсного оборудования.
- Автоматическое удаление влияния оснастки. AT3674P математически исключает погрешности, вносимые тестовыми фикстурами, переходными отверстиями и кабелями. Вы измеряете реальные параметры устройства, а не характеристики измерительного стенда.
- Анализ целостности сигнала с микронным разрешением. Встроенный TDR-анализ локализует неоднородности импеданса в корпусированных микросхемах, печатных платах и кабельных сборках с разрешением до 10 мкм.
- Программируемость и автоматизация. Встроенный SCPI-рекордер записывает команды в процессе ручного управления и генерирует готовые скрипты. Управление через LAN, GPIB, USB. Библиотеки для LabVIEW, MATLAB и Python доступны без дополнительной оплаты.

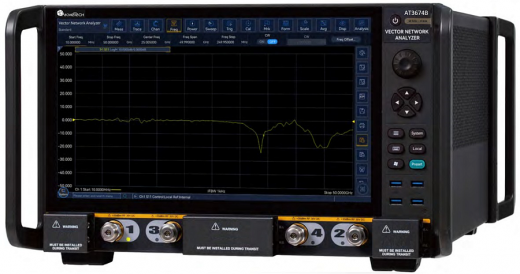

- 15,6-дюймовый сенсорный экран. Отображение до 16 графиков одновременно в форматах: логарифмическая/линейная амплитуда, КСВН, фаза, групповая задержка, диаграмма Смита. Интуитивное управление жестами сокращает время настройки измерений.
- Высокая стабильность и повторяемость. Погрешность опорного генератора ±1×10⁻⁷ гарантирует, что результаты измерений останутся неизменными при длительных испытаниях и смене оператора.
Комплектация AkmeTech AT3674P
Стандартная комплектация включает анализатор, кабель питания, клавиатуру, мышь, антистатический браслет, специализированное программное обеспечение автоматизации измерений (СПОАИ) на USB-носителе, руководство по эксплуатации, паспорт. ВЧ-разъемы AT3674P — 1,0 мм (вилка), системный импеданс 50 Ом. Электронные и механические калибраторы, тестовые кабели, адаптеры и опции расширения функциональности поставляются по отдельному заказу.
Применение анализатора AkmeTech AT3674P
- Разработка и производство фильтров, мультиплексоров W-диапазона. Измерение полосы пропускания, подавления, неравномерности АЧХ и групповой задержки на частотах до 110 ГГц.
- Тестирование усилителей мощности и малошумящих усилителей (LNA). Анализ S-параметров, коэффициента усиления, точки компрессии P1dB.
- Контроль кабельных сборок и антенн миллиметрового диапазона. Измерение КСВН, потерь на отражение и передачу, временная рефлектометрия для локализации дефектов.
- Характеризация смесителей и преобразователей частоты. Определение потерь преобразования, изоляции гетеродина, зеркального канала и абсолютной фазы.
- Тестирование T/R-модулей АФАР миллиметрового диапазона. Измерение S-параметров в импульсном режиме, компрессии усиления, фазовых характеристик.
- Радиоастрономия и научные исследования. Измерение характеристик приемных систем радиоастрономических комплексов, антенных решеток и компонентов для исследований в субтерагерцовом диапазоне.
Технические характеристики AkmeTech AT3674P
