Векторный анализатор цепей AT3657A обеспечивает измерение S-параметров в диапазоне от 100 кГц до 4,5 ГГц. Динамический диапазон до 140 дБ, скорость сканирования 4 мкс/точка. Опции расширения до 9 кГц и конфигурации 4 порта. 12,1-дюймовый сенсорный экран.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

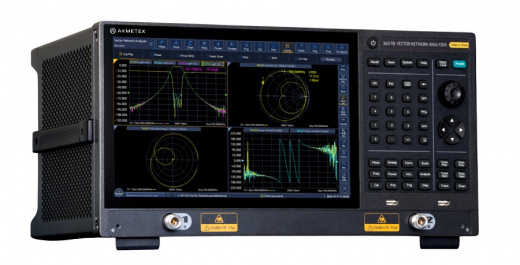

Векторный анализатор цепей AkmeTech AT3657A: универсальное решение для измерения S-параметров до 4,5 ГГц
Векторный анализатор цепей AkmeTech AT3657A разработан для инженеров и технологов, занятых разработкой и производством радиочастотных компонентов. Прибор адресован разработчикам фильтров, усилителей, антенн и кабельных сборок, а также специалистам производственных линий, выполняющим массовое тестирование изделий связи. AT3657A востребован в лабораториях входного контроля, сервисных центрах и учебных заведениях, где требуется сочетание широкого функционала, высокой точности и доступной стоимости. Настольное исполнение 5U с 12,1-дюймовым сенсорным экраном обеспечивает комфортную работу как в исследовательских, так и в производственных условиях.
Преимущества товара AkmeTech AT3657A
- Высокий динамический диапазон для измерения селективных устройств. Динамический диапазон до 140 дБ в полосе от 10 МГц до 4,5 ГГц позволяет точно измерять коэффициент передачи фильтров с крутыми скатами и дуплексеров с высоким подавлением вне полосы пропускания. Обеспечивается достоверное определение потерь в полосе задержания на уровне –120 дБ.
- Ускорение производственных испытаний. Скорость сканирования 4 мкс на точку сокращает время тестирования многопортовых устройств в 3–5 раз по сравнению с анализаторами предыдущего поколения. Прибор AT3657A позволяет увеличить пропускную способность производственных линий без потери точности измерений.
- Многооконный интерфейс и сенсорное управление. 12,1-дюймовый емкостный экран с разрешением высокой четкости обеспечивает одновременное отображение до 16 графиков в различных форматах: логарифмическая и линейная амплитуда, КСВН, фаза, групповая задержка, круговая диаграмма Смита, полярные координаты. Интуитивное управление жестами сокращает время настройки измерений.
- Гибкость конфигурации под конкретные задачи. Базовая двухпортовая конфигурация может быть расширена опцией AT3657A-400 до четырехпортового анализатора. Опция AT3657A-221 расширяет нижнюю границу частотного диапазона до 9 кГц. Это позволяет адаптировать прибор AT3657A для тестирования как низкочастотных фильтров, так и многопортовых антенных модулей.
- Автоматизация измерений и анализ данных. Встроенные функции предельного тестирования, измерения полосы пропускания, пульсаций и добротности позволяют автоматически определять годность изделий. Возможность синхронной записи SCPI-команд и генерации скриптов упрощает создание программ для автоматизированных измерительных комплексов.
- Анализ целостности сигнала. Функция формирования и анализа виртуальных глазковых диаграмм на основе измеренных S-параметров позволяет оценивать качество высокоскоростных цифровых трактов. Поддерживается наложение джиттера и шума, а также моделирование предыскажений и эквалайзинга.
- Эргономичность и надежность. Компактный корпус 5U и масса 13,5 кг обеспечивают удобство размещения на рабочем месте. Шесть портов USB, интерфейсы LAN, HDMI и DP предоставляют широкие возможности для подключения периферии и организации удаленного управления.
Комплектация прибора AkmeTech AT3657A
Стандартная комплектация векторного анализатора цепей AT3657A включает сам прибор, кабель питания, USB-мышь, краткое руководство по эксплуатации и паспорт. Выходные радиочастотные разъемы – тип N (розетка), системный импеданс 50 Ом. Дополнительные опции, включая расширение частотного диапазона до 9 кГц (AT3657A-221), четырехпортовую конфигурацию (AT3657A-400), комплект для монтажа в стойку (3657-001), калибраторы и тестовые кабели, поставляются по отдельному заказу.
Применение генератора AkmeTech AT3657A
- Производственное тестирование компонентов мобильной связи. Измерение S-параметров фильтров, усилителей, антенн и кабельных сборок для базовых станций и абонентских терминалов стандартов 2G, 3G, 4G и 5G в диапазоне FR1.
- Входной контроль и сертификация радиоэлектронных компонентов. Проверка соответствия параметров пассивных и активных СВЧ-компонентов требованиям технических условий при поступлении на склад и в производство.
- Настройка и калибровка фильтрующих устройств. Оперативная настройка полосовых и режекторных фильтров, дуплексеров и диплексеров в процессе разработки и серийного производства.
- Тестирование многопортовых и балансных устройств. Измерение всех 16 S-параметров четырехпортовых сетей за одно подключение при наличии опции AT3657A-400. Анализ дифференциальных и синфазных характеристик балансных устройств.
- Образовательный процесс в высших учебных заведениях. Проведение лабораторных работ по электродинамике, радиоизмерениям и схемотехнике СВЧ. Сочетание доступной стоимости и профессионального функционала делает прибор AT3657A оптимальным выбором для оснащения учебных лабораторий.
- Анализ целостности сигнала в высокоскоростных цифровых трактах. Оценка качества передачи данных по печатным проводникам, кабелям и разъемам с помощью TDR-анализа и виртуальных глазковых диаграмм (опция AT3657A-S11).
Опции AkmeTech AT3657A
Технические характеристики AkmeTech AT3657A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот |
100 кГц – 4,5 ГГц |
| Разрешение по частоте | 1 Гц |
| Погрешность частоты | ±5×10⁻⁶ (23 °С ±3 °С) |
| Выходная мощность |
0 дБм (номинально) +3 дБм (9–100 кГц, типовое) +13 дБм (100 кГц – 4,5 ГГц, типовое) |
| Динамический диапазон (IFBW=10 Гц) |
98 дБ (9–100 кГц) 110 дБ (100 кГц – 10 МГц) 140 дБ (10 МГц – 4,5 ГГц) |
| ПЧ полоса (IFBW) | 1 Гц – 2 МГц |
| Количество портов |
2 (базовая конфигурация) Опция AT3657A-400: 4 порта |
| Тип ВЧ разъема | N-тип (розетка), 50 Ом |
| Дисплей | 12,1″ сенсорный ЖК-дисплей, высокое разрешение |
| Интерфейсы | USB, LAN, HDMI, DP |
| Габариты (Ш×В×Г) | 426 × 221,5 × 250 мм |
| Масса | 13,5 кг |
| Потребляемая мощность | 150 Вт (макс.) |
| Напряжение питания |
220 В AC, 50 Гц (однофазное) 110 В AC, 50/60 Гц (опционально) |
