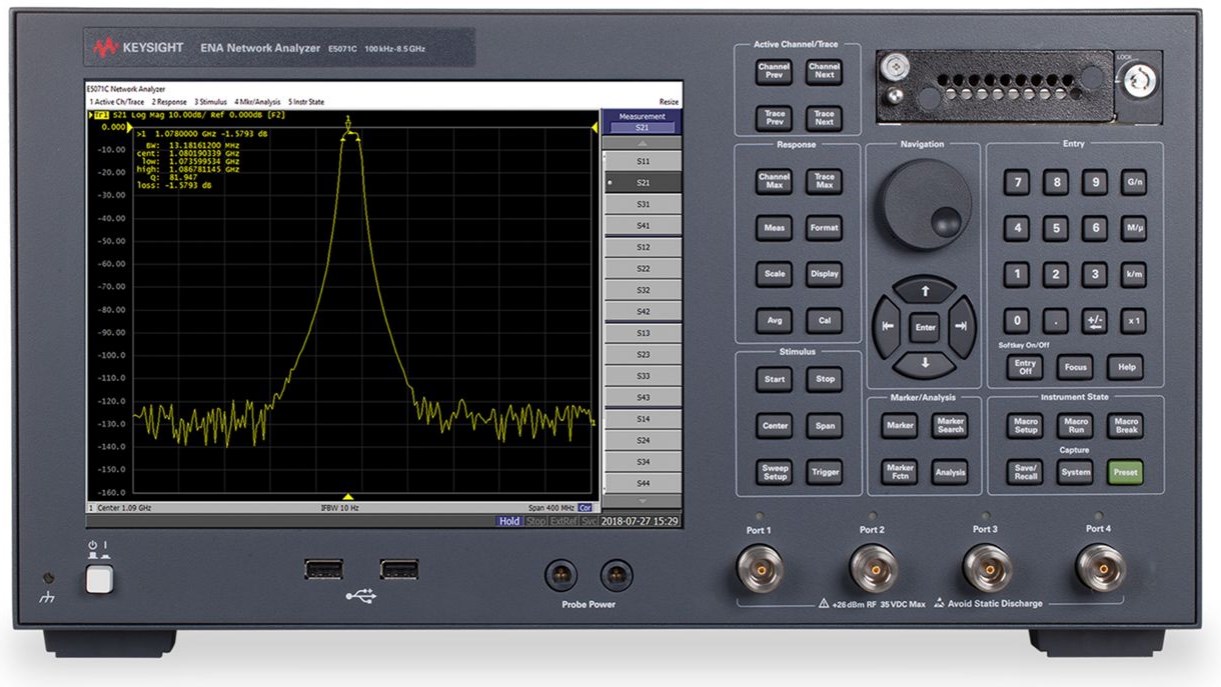

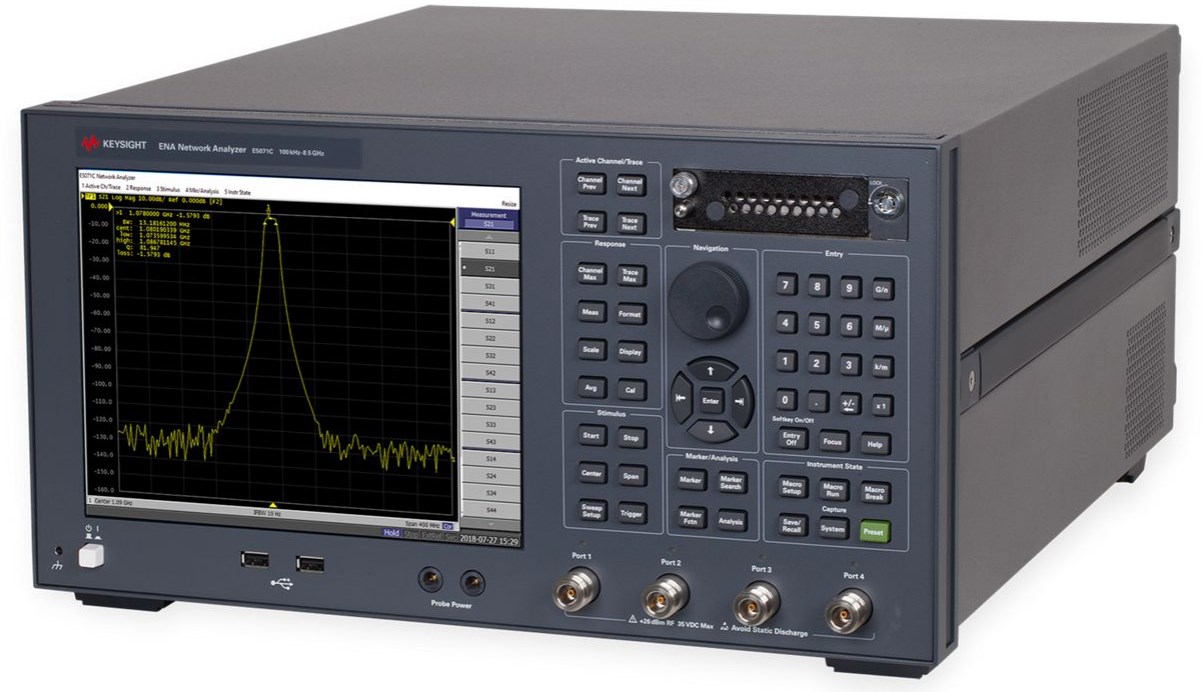

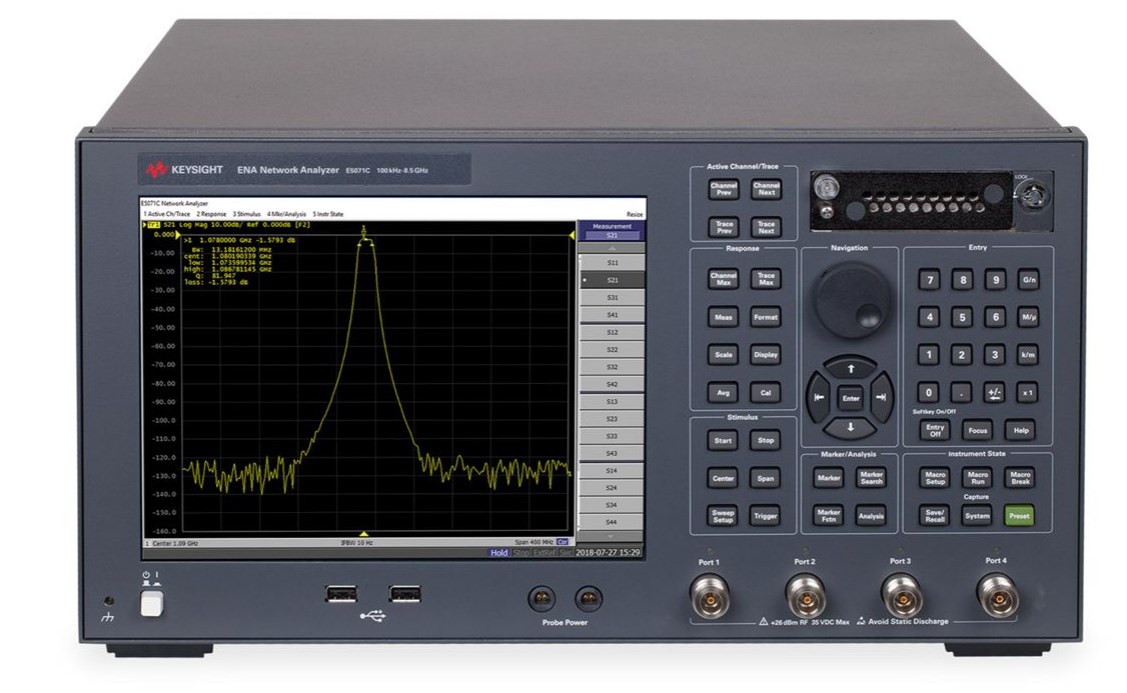

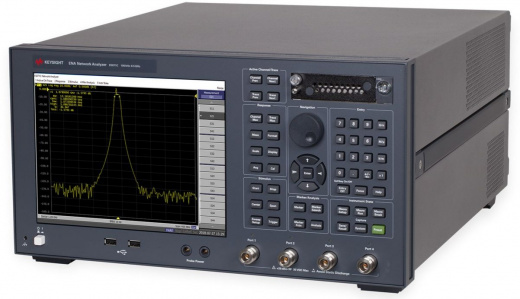

Keysight E5071C Векторный анализатор цепей от 9 кГц до 20 ГГц

Keysight E5071C: Эталонный Векторный анализатор цепей для широкого спектра ВЧ/СВЧ-задач до 20 ГГц

В сфере радиочастотных и микроволновых измерений, где требуется высокая производительность, надежность и гибкость, Keysight E5071C по праву считается одним из наиболее популярных и универсальных векторных анализаторов цепей (Vector Network Analyzer - VNA) из серии ENA (E5071C). Охватывая широкий диапазон частот от 9 кГц до 20 ГГц, E5071C предоставляет инженерам, разработчикам и производственным специалистам исчерпывающие возможности для точной и эффективной характеризации широкого спектра пассивных и активных компонентов. E5071C, разработанный Keysight Technologies, мировым лидером в области измерительного оборудования, зарекомендовал себя как надежный "рабочий инструмент", гарантирующий достоверность и повторяемость результатов, критически важных для научно-исследовательских лабораторий, производственных линий и образовательных учреждений.

Преимущества Keysight E5071C ENA

Keysight E5071C выделяется на рынке благодаря своим ключевым преимуществам и превосходным техническим характеристикам, обеспечивающим универсальность и высокую производительность для широкого круга задач:

• Расширенный частотный диапазон для разнообразных применений: Диапазон от 9 кГц до 20 ГГц делает анализатор E5071C исключительно универсальным инструментом. Он позволяет характеризовать компоненты, используемые в самых различных сферах: от низкочастотных аудио- и промежуточных частот (ПЧ), до высокочастотных приложений, таких как Wi-Fi, Bluetooth, RFID, сотовая связь (2G/3G/4G/5G до 20 ГГц), спутниковые коммуникации, а также различные радарные системы. Это обеспечивает покрытие для большинства критически важных частот в телекоммуникациях, потребительской электронике, автомобильной промышленности и оборонной сфере.
• Исключительная точность и стабильность: E5071C обеспечивает высокую точность измерений S-параметров (параметров рассеяния) благодаря низкому уровню собственного шума, высокой линейности приемников и превосходной температурной стабильности. Это критически важно для надежной характеризации высокодобротных цепей, фильтров с крутыми скатами частотной характеристики, прецизионных аттенюаторов и других чувствительных компонентов.
• Широкий динамический диапазон: С типичным динамическим диапазоном, достигающим более 123 дБ (при 10 Гц ПЧП, до 8.5 ГГц) и сохраняющим высокие значения на 20 ГГц (типично >115 дБ), E5071C способен проводить точные измерения компонентов с очень высоким затуханием, что позволяет эффективно тестировать сложные пассивные и активные устройства.
• Высокая скорость измерений: Оптимизированная архитектура и высокоэффективное программное обеспечение позволяют Keysight E5071C выполнять быстрые измерения, существенно сокращая время цикла тестирования на производственных линиях и ускоряя процесс разработки в научно-исследовательских центрах. Скорость измерения до 39 мкс/точку при 100 кГц ПЧП.
• Гибкие конфигурации портов: E5071C доступен в конфигурациях с 2, 3 или 4 портами. Наличие 3 или 4 портов предоставляет значительные преимущества, позволяя проводить полные измерения S-параметров многопортовых устройств (например, дуплексеров, смесителей, матриц переключателей, антенных решёток) без необходимости переподключения тестируемого устройства (Device Under Test - DUT). Это значительно повышает эффективность, снижает вероятность ошибок, связанных с многократными переподключениями, и повышает воспроизводимость результатов, что особенно ценно при автоматизированных тестах.
• Расширенные возможности для измерения активных устройств (опционально): E5071C может быть расширен для выполнения различных измерений активных устройств, таких как усиление сжатия (Gain Compression), измерения коэффициента шума (Noise Figure - с опцией 1E5 или 1E6), измерения импульсных параметров и измерения преобразователей частоты. Это делает его универсальным инструментом для характеризации усилителей, смесителей и преобразователей частоты.
• Гибкие возможности калибровки: E5071C поддерживает все стандартные и продвинутые методы калибровки, включая ECal (электронная калибровка), SOLT (Short-Open-Load-Through), TRL (Through-Reflect-Line) и другие, обеспечивая максимальную гибкость и точность для различных типов соединителей, тестовых приспособлений и конфигураций.
• Расширенные аналитические функции: Программное обеспечение ENA предоставляет широкий набор инструментов для глубокого анализа данных, включая преобразование во временную область (Time-Domain Analysis), функции де-эмбеддинга (de-embedding) и эмбеддинга (embedding), что позволяет глубоко анализировать поведение компонентов и корректировать влияние тестовых приспособлений.
• Сопротивление входа/выхода: Стандартное характеристическое сопротивление всех портов составляет 50 Ом, что является общепринятым стандартом в ВЧ/СВЧ-технике для обеспечения согласования.

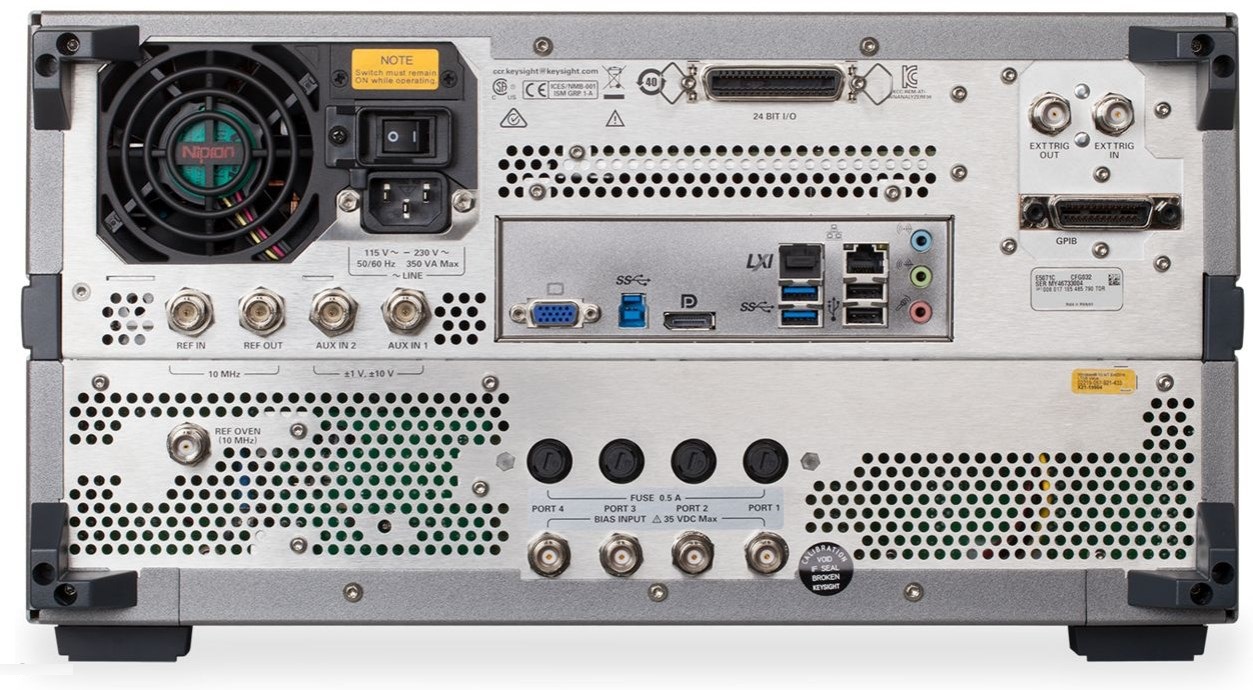

• Тип разъемов: На тестовых портах прибора обычно используются надежные коаксиальные разъемы типа 3.5 мм (Female - розетка) для моделей до 20 ГГц или N-type (Female - розетка) для моделей до 8.5 ГГц, обеспечивающие стабильное соединение на всем частотном диапазоне.

Комплектация Keysight E5071C

Стандартная комплектация Keysight E5071C ENA обычно включает:

• Базовый блок E5071C: Основной измерительный прибор со встроенными генераторами, приёмниками и высокопроизводительным процессором.
• Программное обеспечение ENA: Лицензия на программное обеспечение, предоставляющее интуитивно понятный графический интерфейс для управления прибором, конфигурирования измерений, анализа данных и создания отчётов.
• Техническая документация: Подробные руководства пользователя, программирования и обслуживания, обеспечивающие исчерпывающую информацию о возможностях и правилах эксплуатации прибора.
• Набор тестовых кабелей и адаптеров: Высококачественные кабели и прецизионные адаптеры, необходимые для надёжного и точного подключения к измеряемым устройствам и калибровочным комплектам.
• Сетевые кабели и аксессуары: Включает кабель питания, кабель локальной сети (LAN) для удаленного управления и другие вспомогательные принадлежности.
• Калибровочный комплект (опционально): Для достижения максимальной точности измерений в рабочем диапазоне частот рекомендуется приобретение соответствующего калибровочного комплекта (например, ECal-модуля или механического набора) для разъемов 3.5 мм или N-type.

Применение Keysight E5071C ENA

Векторный анализатор цепей Keysight E5071C является универсальным инструментом и находит широкое применение в следующих ключевых областях:

• Разработка и производство ВЧ- и СВЧ-компонентов: Тестирование антенн, фильтров, усилителей, смесителей, аттенюаторов, изоляторов, циркуляторов, кабелей и разъемов для беспроводных устройств (Wi-Fi, Bluetooth, сотовая связь) и других РЧ-систем.
• Автомобильная электроника: Характеризация компонентов для автомобильных коммуникационных систем, радиолокационных систем (например, для систем помощи водителю - ADAS) и систем бесключевого доступа.
• Потребительская электроника: Тестирование компонентов для смартфонов, планшетов, носимых устройств и других беспроводных гаджетов.
• Образование и научно-исследовательские учреждения: Использование в университетских лабораториях для обучения студентов основам ВЧ/СВЧ-измерений и проведения исследовательских работ.
• Промышленность: Контроль качества и тестирование компонентов на различных этапах производства благодаря его скорости, надежности и повторяемости.
• Телекоммуникации: Диагностика, настройка и обслуживание оборудования в инфраструктуре мобильной связи и широкополосного доступа.

Технические характеристики Keysight E5071C
