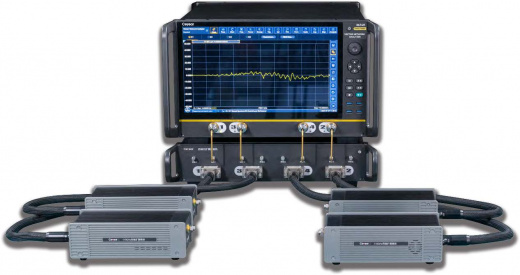

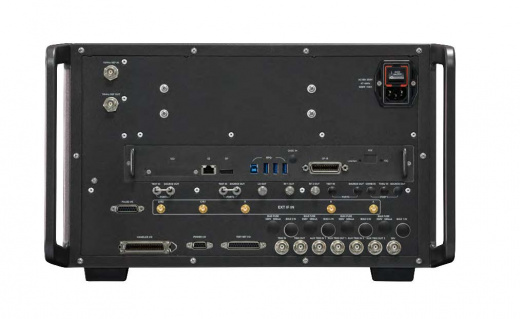

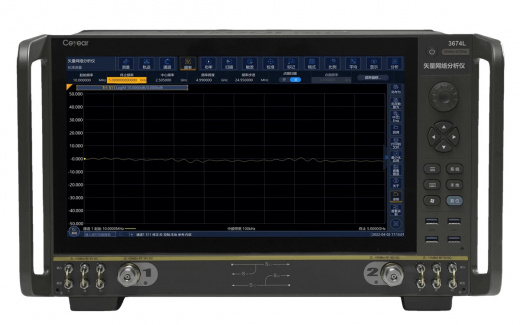

Ceyear 3674P Анализатор цепей векторный
Цена по запросу
Арт. 3674P
Ceyear 3674P — это высокопроизводительный 2/4-портовый векторный анализатор цепей (ВАЦ), разработанный для решения самых сложных измерительных задач в миллиметровом диапазоне волн до 67 ГГц. Прибор является ключевым инструментом для инженеров, занимающихся исследованиями, разработкой (R&D) и производством активных и пассивных СВЧ-компонентов, где требуется максимальная точность, стабильность и скорость измерений.
Характеристики
Диапазон частот
—
10 МГц - 110 ГГц
Количество портов
—
4
Разъем
—
1,0 мм вилка
Дисплей
—
15.6-дюймовый сенсорный ЖК-экран
Динамический диапазон, дБ
—
120
Вид измерений
—
Анализ цепей
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Ceyear 3674P Анализатор цепей векторный
Цена по запросу
Арт. 3674P
#PROP_TITLE#
—
#PROP_VALUE#
Векторный анализатор цепей Ceyear 3674P (10 МГц – 110 ГГц)
Ceyear 3674P — это высокопроизводительный 2-портовый векторный анализатор цепей (ВАЦ), разработанный для решения самых сложных измерительных задач в миллиметровом диапазоне волн до 110 ГГц. Прибор является ключевым инструментом для инженеров, занимающихся исследованиями, разработкой (R&D) и производством активных и пассивных СВЧ-компонентов, где требуется максимальная точность, стабильность и скорость измерений.
Благодаря передовой архитектуре и высочайшим метрологическим характеристикам, 3674P обеспечивает достоверную характеризацию S-параметров для компонентов, предназначенных для систем спутниковой связи, радиолокации, 5G/6G и аэрокосмической отрасли.
Ключевые технические преимущества 3674P
- Работа в миллиметровом диапазоне до 110 ГГц: Полностью покрывает V-диапазон, позволяя проводить измерения компонентов для современных и перспективных систем связи и радиолокации.
- Превосходный динамический диапазон: Более 110 дБ на частоте 110 ГГц. Это гарантирует точную характеризацию устройств с высоким затуханием или большим разбросом уровней мощности, таких как фильтры, аттенюаторы и длинные кабельные сборки.
- Высокая скорость измерений: Время измерения на точку составляет менее 3.5 мкс, что значительно сокращает время производственной настройки и ускоряет циклы отладки в R&D.
- Исключительная стабильность и низкий уровень шума: Шум следа менее 0.002 дБ (СКЗ) при полосе ПЧ 1 кГц гарантирует высокую повторяемость и достоверность результатов, что критически важно для прецизионных измерений.
- Расширенные возможности анализа (опционально): Функционал прибора выходит за рамки стандартного измерения S-параметров. Доступны опции для анализа во временной области (TDR), измерений параметров смесителей, компрессии усиления и анализа импульсных сигналов.
Области применения 3674P
- Научно-исследовательские и опытно-конструкторские работы (НИОКР).
- Характеризация и моделирование активных и пассивных СВЧ-устройств (усилителей, фильтров, аттенюаторов, смесителей, антенн).
- Тестирование компонентов для аэрокосмической и оборонной промышленности (радары, системы РЭБ).
- Измерение диэлектрической проницаемости материалов.
- Автоматизированные измерительные комплексы на производстве.
Технические характеристики 3674P
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 10 МГц – 110 ГГц |
| Количество портов | 2 / 4 (с опцией 400) |
| Тип разъемов | 1.85 мм (вилка) |
| Динамический диапазон | 120 дБ (50 ГГц ~ 110 ГГц) |
| Выходная мощность | -25 дБм … 13 дБм |
| Скорость измерения (ПЧ 100 кГц) | < 3.5 мкс/точка |
| Шум следа (ПЧ 1 кГц, СКЗ) | < 0.002 дБ |
| Стабильность (тип.) | 0.02 дБ/°C |
| Количество точек на трассу | 1 ... 20,001 |
| Полоса ПЧ (IF Bandwidth) | 1 Гц ... 1 МГц |
| Дисплей | 15.6-дюймовый сенсорный ЖК-экран (2048x1080px) |
| Интерфейсы | LAN, USB, GPIB (опция) |
Опции Ceyear 3674 Series
| Номер опции | Наименование | Описание | Примечания / Требования |
|---|---|---|---|
| 3674-006 | Опция английского языка | Конфигурация с англоязычными передней и задней панелями и англоязычной операционной системой. | |
| 3674-009 | Контроллер расширения частоты, 2-портовый | Используется для расширения частотного диапазона векторного анализатора цепей (ВАЦ) с помощью внешних модулей-преобразователей. | Требуется опция S20. Поддерживается в моделях 3674E/F/G/H/K/L. |
| 3674-010 | Контроллер расширения частоты, 4-портовый | Используется для расширения частотного диапазона ВАЦ с помощью внешних модулей-преобразователей для 4-портовой конфигурации. | Требуется опция S20. Поддерживается в моделях 3674E/F/G/H/K/L. |
| 3674-011 | Модуль коаксиального расширения до 110 ГГц | Позволяет проводить коаксиальные измерения S-параметров в диапазоне 10 МГц – 110 ГГц. | Требуются опции 009/010 и S20. Поддерживается в моделях 3674E/F/G/H/K/L. |
| 3674-060 | Опция внешней панели управления | Используется для дублирования передней панели, обеспечивает удаленное управление и увеличивает количество кнопок. | |
| 3674-061 | Опция расширения рабочего стола | Дополнительная рабочая поверхность для проведения измерений, размеры (Д×Ш) = 500×350 мм. | |
| 3674-062 | Опция для монтажа в стойку | Комплект для монтажа в приборную стойку. | |
| 3674X-003 | Опция измерения коэффициента шума | Для точного измерения S-параметров, коэффициента шума и шумовых параметров. Примечание: 2-портовый электронный калибратор и источник шума требуют отдельного приобретения. | Требуются опции 201/401 и 204/404. Поддерживается в моделях 3674E/F/G/H. |
| 3674X-008 | Опция импульсных измерений | Для измерения S-параметров в импульсном режиме. Порты 1 и 3 могут выводить сигнал с импульсной модуляцией. | |
| 3674X-018 | Устройство расширения до 16 портов | Используется для расширения векторного анализатора цепей до 16 портов. | Требуются опции 400 и 404. Поддерживается в моделях 3674E/F/G/H/K/L. |
| 3674X-023 | Опция векторных измерений смесителей/преобразователей частоты | Используется для измерения векторных параметров смесителей. | Требуются опции 204/404 и S20. |
| 3674X-200 | Стандартная 2-портовая конфигурация | Измерение S-параметров для 2-портовых устройств. | |
| 3674X-201 | Опция 2-портовых программируемых ступенчатых аттенюаторов | Устанавливает по два программируемых ступенчатых аттенюатора в тракты источников и приемников. | Требуется опция 204. |
| 3674X-203 | Опция расширения нижней границы частоты до 500 Гц (2-порт.) | Нижний предел частотного диапазона расширяется до 500 Гц. | Требуется опция 204. Взаимоисключаема с опцией 205. |
| 3674X-204 | Перемычки для передней панели (2-порт.) | Обеспечивает расширение измерительных возможностей. | |
| 3674X-205 | Опция 2-портовых цепей смещения (Bias-Tee) | Позволяет подавать напряжение смещения постоянного тока на порты прибора. | Требуются опции 201 и 204. Взаимоисключаема с опцией 203. |
| 3674X-400 | Стандартная 4-портовая конфигурация | Конфигурация ВАЦ с двумя источниками для 4-портовых измерений. | |
| 3674X-401 | Опция 4-портовых программируемых ступенчатых аттенюаторов | Устанавливает по четыре программируемых ступенчатых аттенюатора в тракты источников и приемников. | Требуются опции 400 и 404. |
| 3674X-402 | Опция измерения интермодуляционных искажений | Используется для измерения параметров интермодуляционных искажений активных устройств. | Требуются опции 400, 404 и S20. |
| 3674X-403 | Опция расширения нижней границы частоты до 500 Гц (4-порт.) | Нижний предел частотного диапазона расширяется до 500 Гц. | Требуются опции 400 и 404. Взаимоисключаема с опцией 405. |
| 3674X-404 | Перемычки для передней панели (4-порт.) | Обеспечивает расширение измерительных возможностей. | Требуется опция 400. |
| 3674X-405 | Опция 4-портовых цепей смещения (Bias-Tee) | Позволяет подавать напряжение смещения постоянного тока на порты прибора. | Требуются опции 400, 401 и 404. Взаимоисключаема с опцией 403. |
| 3674X-S05 | Опция анализа целостности сигналов (Signal Integrity) | Используется для анализа целостности сигналов в частотной и временной (TDR) областях, включая перекрестные помехи. Позволяет автоматически генерировать отчеты. |
Программные опции Ceyear 3674 Series
| Артикул опции | Наименование | Описание | Требования / Примечания |
|---|---|---|---|
| 3674X-S07 | Опция автоматического исключения влияния оснастки (AFR) | Для автоматического измерения и математического исключения влияния тестовой оснастки при измерении несимметричных и балансных устройств. | |
| 3674X-S10 | Опция измерений во временной области | Позволяет проводить измерения во временной области для определения и анализа местоположения неоднородностей в устройствах, оснастке или кабелях. | |
| 3674X-S11 | Опция расширенного анализа во временной области | Для проведения TDR-измерений импеданса во временной области, анализа глазковых диаграмм и др. | |
| 3674X-S16 | Опция "истинных" дифференциальных измерений | Для измерения балансных параметров с использованием истинного дифференциального и синфазного возбуждения. | Требуются опции 400+404+S28 |
| 3674X-S18 | Опция быстрого сканирования в режиме непрерывного сигнала (Fast CW Sweep) | Использует FIFO-буферизацию для считывания данных в реальном времени. | |
| 3674X-S20 | Опция измерений со смещением частоты | Позволяет проводить измерения, когда частота на входе и выходе устройства отличается (например, для смесителей). | Требуются опции 204/404 |
| 3674X-S22 | Опция скалярных измерений для смесителей/преобразователей | Для измерения скалярных параметров смесителей (например, потерь преобразования). | Требуется опция S20 |
| 3674X-S24 | Опция измерений преобразователей со встроенным гетеродином (LO) | Для измерения параметров преобразователей частоты со встроенным, недоступным для подключения гетеродином. | Требуются опции 204/404+S20+S22/023 |
| 3674X-S26 | Опция измерений компрессии усиления (2D Sweep) | Для характеризации точки компрессии усилителей и других активных устройств в режиме развертки по двум параметрам. | |
| 3674X-S28 | Опция сканирования по фазе | Позволяет проводить измерения S-параметров в режиме сканирования по фазе, а не по частоте. | Требуется опция 400 |
| 3674X-S30 | Опция анализатора спектра | Предоставляет многоканальный режим анализатора спектра. | |
| 3674X-S31 | Опция измерения коэффициента гармонических искажений (THD) | Для измерения общего коэффициента гармонических искажений дифференциальных усилителей. | Требуются опции 400+S28 |
Основная информация
Тип анализатора
Лабораторный
Технические характеристики
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
10 МГц - 110 ГГц
Количество портов
4
Разъем
1,0 мм вилка
Дисплей
15.6-дюймовый сенсорный ЖК-экран
Динамический диапазон, дБ
120
Вид измерений
Анализ цепей
Выходная мощность
- 25 дБм … 13 дБм
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, GPIB, DP
