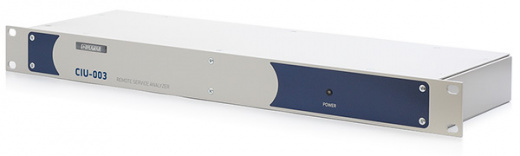

Анализатор телевизионных сигналов с удаленным доступом ЦИУ-003 - это профессиональное измерительное устройство, предназначенное для непрерывного мониторинга параметров распределительных приемных систем телевидения, отдельных элементов сети и других радиоэлектронных устройств. Особенностью данного анализатора является наличие интерфейса Ethernet, что позволяет создавать централизованные системы контроля состояния кабельной сети с управлением по локальной сети TCP/IP.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Анализатор телевизионных сигналов с удаленным доступом ЦИУ-003 - это профессиональное измерительное устройство, предназначенное для непрерывного мониторинга параметров распределительных приемных систем телевидения, отдельных элементов сети и других радиоэлектронных устройств. Особенностью данного анализатора является наличие интерфейса Ethernet, что позволяет создавать централизованные системы контроля состояния кабельной сети с управлением по локальной сети TCP/IP.
Преимущества анализатора ЦИУ-003
- Удаленный доступ: благодаря интерфейсу Ethernet, анализатор ЦИУ-003 обеспечивает возможность удаленного контроля и управления параметрами телевизионной сети, что значительно повышает эффективность работы операторов.
- Непрерывный мониторинг: анализатор ЦИУ-003 осуществляет непрерывный мониторинг параметров сигналов, что позволяет своевременно выявлять и устранять возникающие проблемы.
- Широкий функционал: анализатор ЦИУ-003 измеряет параметры аналоговых и цифровых телевизионных каналов, включая уровень сигнала, отношение сигнал/шум, коэффициент ошибок модуляции (MER), частоту появления ошибочных битов (BER) и другие важные показатели.
- Анализ транспортного потока: анализатор ЦИУ-003 осуществляет проверку транспортного потока MPEG DVB-C и DVB-T каналов на соответствие требованиям стандарта ETSI TR101290, что гарантирует качество передаваемого контента.

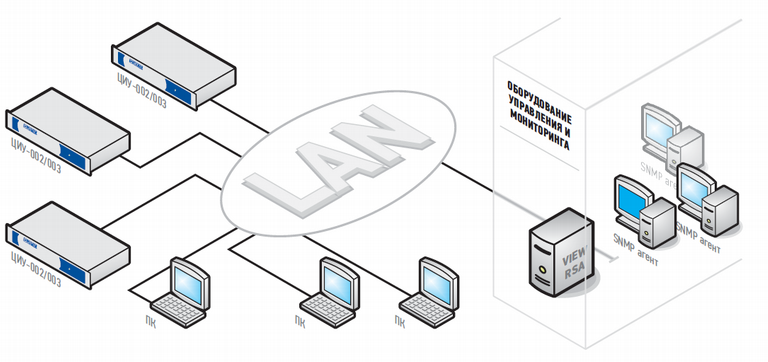

- Интеграция с системами мониторинга: анализатор ЦИУ-003 может интегрироваться с различными системами мониторинга, включая ViewRSA и системы на основе протокола SNMPv1, что обеспечивает гибкость и удобство использования.
Функции анализатора ЦИУ-003
- Измерение параметров аналоговых телевизионных каналов: уровень напряжения радиосигнала изображения, разность уровней напряжения радиосигналов изображения и звукового сопровождения, отношение уровня напряжения радиосигнала изображения к шуму.
- Измерение параметров цифровых телевизионных каналов (DVB-C и DVB-T): фактический уровень напряжения радиосигнала, коэффициент ошибок модуляции (MER), частота появления ошибочных битов (BER) до и после декодера Рида-Соломона.
- Проверка транспортного потока MPEG DVB-C и DVB-T каналов на соответствие требованиям стандарта ETSI TR101290.
- Удаленное управление анализатором по Ethernet интерфейсу.
- Интеграция с системой мониторинга ViewRSA: считывание и сохранение результатов измерений, отображение процесса измерения в реальном времени, автоматическая проверка результатов измерений по шаблону, система оповещения пользователя об ошибках, просмотр истории результатов измерения.
- Работа с системами мониторинга на основе протокола SNMPv1: управление процессом измерения, рассылка трапов с информацией об ошибках каналов, чтение результатов измерения в реальном времени.
Области применения анализатора ЦИУ-003
Анализатор ЦИУ-003 применяется в различных областях, включая:
- Телевизионное вещание: контроль качества сигнала в эфирных и кабельных сетях.
- Телекоммуникации: мониторинг параметров телевизионных сетей.
- Производство телевизионного оборудования: тестирование и настройка оборудования.
Технические характеристики ЦИУ-003
| Диапазон рабочих частот, МГц | от 48 до 1000 |
| Шаг перестройки по частоте, кГц | 125 |
| Параметры входа | 75 Ом, F-female |
| Диапазон измеряемых уровней входного сигнала, дБмкВ | от 30 до 120 |
| Разрешение по измеряемому уровню, дБ | 0,1 |
| Погрешность измерения уровня, дБ | ±1,5 |
| Контроль пропадания звукового сопровождения аналогового канала | есть |
| Типы поддерживаемых модуляций DVB-C | QAM64, 128, 256 |
| Диапазон символьных скоростей, Мсимв/с | от 5 до 7 |
| Диапазон измерения MER, ДБ | от 22 до 42 |
| Диапазон измерения BER до декодера Рида-Соломона | от 5,0х10-3 до 1,0х10-9 |
| Типы модуляции поднесущих канала DVB-T | QPSK, QAM16, 64 |
| Число поднесущих канала | 2k, 4k, 8k |
| Защитный интервал | 1/32, 1/16, 1/8, 1/4 |
| Иерархическая модуляция | a=1, a=2, a=4 |
| Относительная скорость кода | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Диапазон измерения MER (для QAM64, скорость кода=3/4), дБ | от 18 до 35 |
| Диапазон измерения BER до декодера Рида-Соломона | от 1,0х10-3 до 1,0х10-9 |
| Проверка транспортного потока MPEG-2/MPEG-4 | ETSI TR101290 (уровень 1 и 2) |
| Ethernet интерфейс | RJ-45/10BASE-T, 100BASE-T/TX |
Комплектация ЦИУ-003
| Наименование | Кол-во, шт |
|---|---|
| Измеритель ЦИУ-003 | 1 |
| Сетевой шнур c евро-вилкой | 1 |
| Кабель для COM-порта | 1 |
| Диск CD с ПО | 1 |
| Резиновые ножки | 1 |
| Руководство по эксплуатации | 1 |
| Формуляр | 1 |
