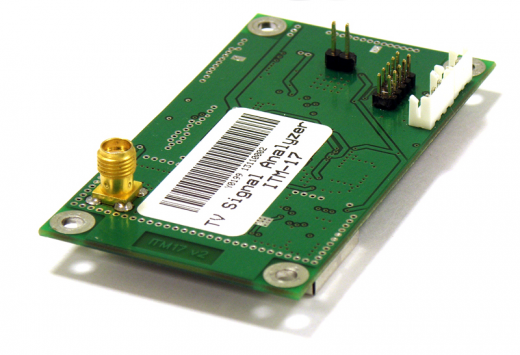

Модуль мониторинга ТВ сигналов ITM-17 - это высокотехнологичное устройство, разработанное для непрерывного контроля параметров телевизионных сигналов в реальном времени. Он предназначен для использования в системах мониторинга качества телевизионного вещания и обеспечивает оперативное выявление и устранение проблем, связанных с передачей телевизионного сигнала.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Модуль мониторинга ТВ сигналов ITM-17 - это высокотехнологичное устройство, разработанное для непрерывного контроля параметров телевизионных сигналов в реальном времени. Он предназначен для использования в системах мониторинга качества телевизионного вещания и обеспечивает оперативное выявление и устранение проблем, связанных с передачей телевизионного сигнала.
Преимущества модуля ITM-17
- Непрерывный мониторинг: модуль ITM-17 осуществляет круглосуточный мониторинг параметров телевизионных сигналов, что позволяет своевременно обнаруживать любые отклонения от нормы и принимать необходимые меры для восстановления качества вещания.
- Широкий спектр измеряемых параметров: модуль ITM-17 измеряет широкий спектр параметров телевизионных сигналов, включая уровень сигнала, отношение сигнал/шум, коэффициент ошибок модуляции (MER), частоту появления ошибочных битов (BER) и другие важные показатели.
- Поддержка различных стандартов: модуль ITM-17 поддерживает различные стандарты телевизионного вещания, включая аналоговое и цифровое телевидение (DVB-T/T2/C), что обеспечивает его универсальность и возможность использования в различных типах сетей.
- Интеграция с системами мониторинга: модуль ITM-17 легко интегрируется с существующими системами мониторинга телевизионного вещания, что позволяет создавать комплексные решения для контроля качества сигнала.
- Компактность и надежность: модуль ITM-17 имеет компактные размеры и прочную конструкцию, что обеспечивает удобство его установки и длительный срок службы.
Функции модуля ITМ-17
- Измерение уровня телевизионного сигнала.
- Измерение отношения сигнал/шум.
- Измерение коэффициента ошибок модуляции (MER).
- Измерение частоты появления ошибочных битов (BER).
- Анализ спектра телевизионного сигнала.
- Автоматическое оповещение о выявленных проблемах.
- Ведение журнала событий.
- Удаленный доступ к результатам мониторинга.
Области применения модуля ITM-17
Модуль ITM-17 находит широкое применение в различных областях, включая:
- Телевизионное вещание: контроль качества сигнала в эфирных, кабельных и спутниковых сетях.
- Телекоммуникации: мониторинг параметров телевизионных сигналов в сетях передачи данных.
- Производство телевизионного оборудования: тестирование и настройка телевизионных передатчиков и приемников.
Технические характеристики ITM-17
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот, МГц | 45 ... 1000 |
| Шаг перестройки по частоте, кГц | 125 |
| Диапазон измеряемых уровней, дБмкВ | 30 ... 90 |
| Пределы допускаемой основной погрешности | 2 |
| Время измерения уровня аналогового канала, мсек | 500 |
| Время измерения уровня цифрового канала, мсек | 100 |
| Пределы допускаемой основной погрешности | 2 |
| Время измерения параметров MER, BER, включая синхронизацию, сек, не более | 15 |
| Измеритель параметров DVB-C | |
| Поддерживаемые виды модуляции | QAM64, 128, 256 |
| Поддерживаемая символьная скорость | |
| Диапазон измерения MER | 22 ... 40 |
| Диапазон измерения BER |
1,0x10-2…1,0x10-8 |
| Измеритель параметров DVB-T | |
| Ширина полосы канала | 7,8 |
| Тип модуляции | COFDM |
| Тип модуляции поднесущих | QPSK, QAM16, QAM64 |
| Число поднесущих канала | 2k, 4k, 8k |
| Относительная скорость кода | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Диапазон измерения MER |
5…35 |
| Диапазон измерения Viiterbi BER |
3,0x10-2…1,0x10-5 |
| Диапазон измерения RS BER |
1,0x10-2…1,0x10-8 |
| Измеритель параметров DVB-T2 | |
| Ширина полосы канала, МГц | 7,8 |
| Спецификация стандарта | V1.1.1 |
| Тип модуляции канала | COFDM |
| Тип модуляции поднесущих |
QPSK, QAM16, QAM64, QAM256 |
| Число поднесущих канала | 1k, 2k, 4k, 8k, 16k, 32k |
| Относительная скорость кода |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Диапазон измерения MER, дБ | |
| для QPSK модуляции | 4 ... 35 |
| для QAM16 модуляции | 10 ... 35 |
| для QAM64 модуляции | 16 ... 35 |
| для QAM256 модуляции | 22 ... 35 |
| Диапазон измерения LDPC BER |
1,0x10-1…1,0x10-5 |
| Диапазон измерения BCH BER |
3,0x10-4…1,0x10-8 |
| Остальные параметры | |
| Диапазон напряжения питания, В |
5,5 ±0,5 |
| Потребляемая мощность, Вт |
1,5 |
| Диапазон рабочих температур, °C | 0 ... +50 |
| Тип входного разъема | 50 Ом, SMA |
| Интерфейс управления | UART, USB |
| Габаритные размеры, мм |
80х45x16 |
