Анализатор Signal Hound SM435C (до 43,5 ГГц) — экспертный прибор для радиоинженеров. Полоса 160 МГц, обзор 1 ТГц/с и порт 10GbE гарантируют прецизионный перехват импульсных помех и мониторинг СВЧ-эфира на больших расстояниях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

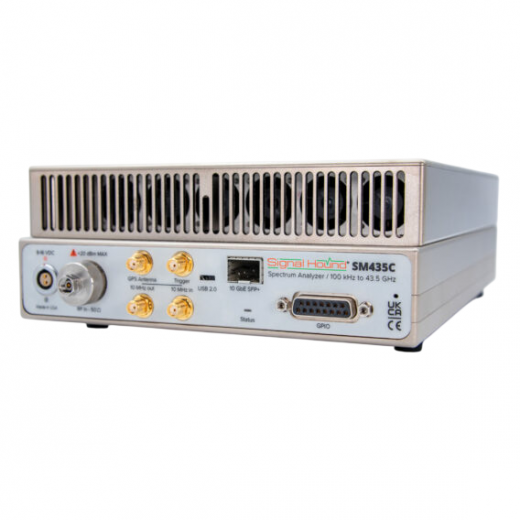

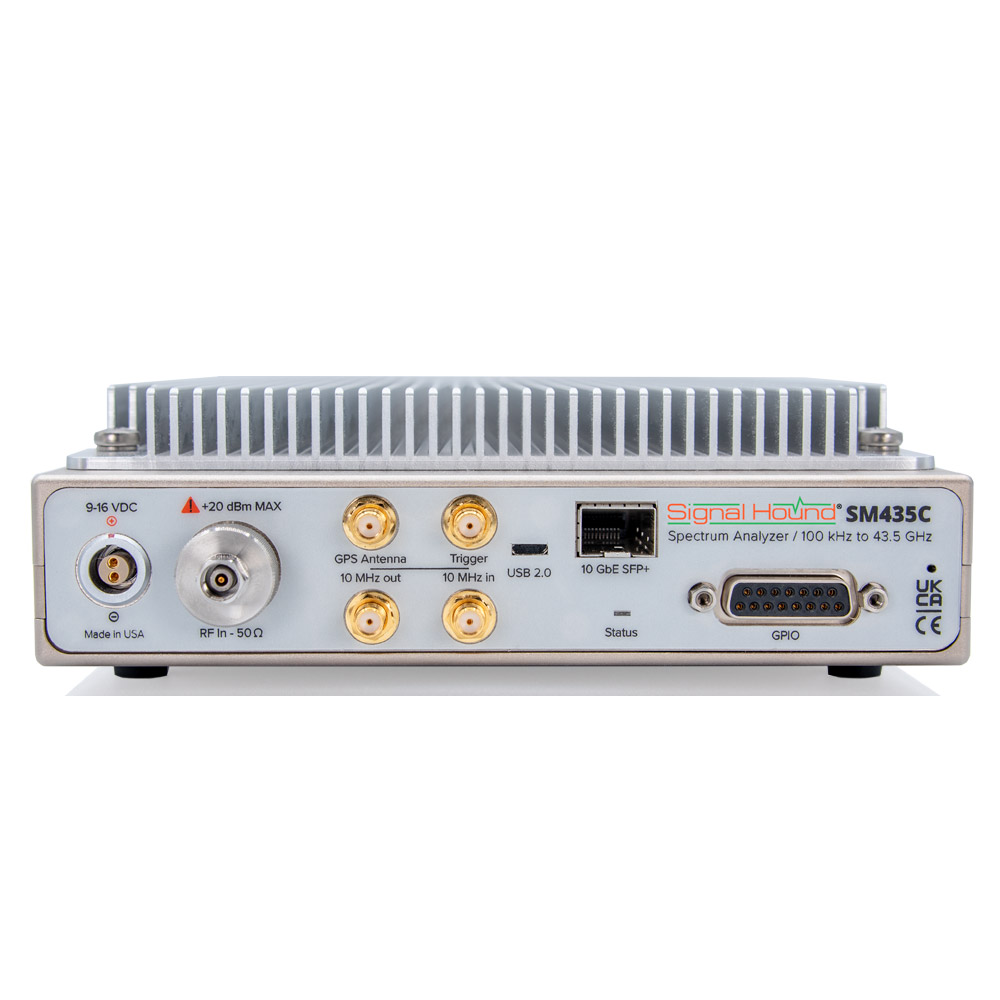

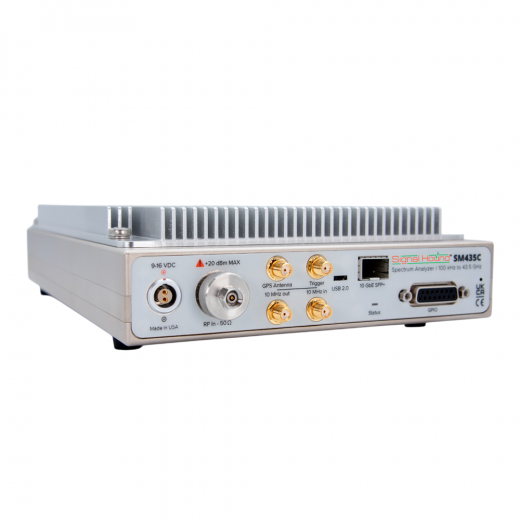

Signal Hound SM435C: Высокоскоростной анализ спектра до 43,5 ГГц и удаленный контроль через 10GbE-интерфейс
Signal Hound SM435C представляет собой высокопроизводительный анализатор спектра в реальном времени и измерительный мониторинговый приемник, разработанный для решения прецизионных измерительных задач в диапазоне частот от 100 кГц до 43,5 ГГц. Главной конструктивной особенностью Signal Hound SM435C является интеграция сетевого интерфейса 10 Gigabit Ethernet SFP+ (высокоскоростной оптический порт), который обеспечивает передачу оцифрованных данных на управляющую персональную вычислительную машину на значительные расстояния без потерь пакетов.
Преимущества Signal Hound SM435C
- Беспрецедентная скорость обзора: Signal Hound SM435C осуществляет непрерывное сканирование спектра со скоростью до 1 ТГц/сек при разрешении полосы пропускания 30 кГц и выше.
- Ультранизкий уровень фазовых шумов: Локальный гетеродин Signal Hound SM435C имеет спектральную плотность мощности фазового шума на частоте 1 ГГц со смещением 10 кГц на уровне -136 дБс/Гц, а при смещении 1 МГц — до -138 дБс/Гц.
- Высокая чувствительность: Отображаемый средний уровень собственного шума составляет -156 дБм/Гц в диапазоне до 160 МГц и до -159 дБм/Гц в полосе от 160 МГц до 2,2 ГГц.
- Прецизионная временная стабильность: Внутренний опорный генератор Signal Hound SM435C обеспечивает точность шкалы времени 5х10 в минус 10 степени при синхронизации по встроенной спутниковой навигационной системе GPS.
- Экспертная линейность: Точка пересечения по интермодуляционным составляющим третьего порядка (IP3) достигает +28 дБм в диапазоне до 4 ГГц, обеспечивая работу в условиях сильных помех.
Применение Signal Hound SM435C
Высокотехнологичный анализатор спектра Signal Hound SM435C эффективно применяется профессионалами в следующих целях:
- Предварительное тестирование на электромагнитную совместимость: Проведение предварительных (pre-compliance) испытаний оборудования для верификации уровня излучений.
- Измерение параметров фазовых шумов: Прецизионная характеризация источников опорной частоты и синтезаторов на базе Signal Hound SM435C.
- Мониторинг радиочастотного спектра: Долговременный удаленный контроль эфира по волоконно-оптическим линиям связи с использованием возможностей Signal Hound SM435C.
- Промышленные автоматизированные испытания: Интеграция Signal Hound SM435C в конвейерные измерительные стенды под управлением операционных систем Windows или Linux.
- Анализ стандартов беспроводной связи: Полная характеризация и демодуляция сигналов стандартов WiFi, BlueTooth, а также расчет коэффициента ошибок модуляции.
Комплектация Signal Hound SM435C
В базовый и расширенный перечень поставки Signal Hound SM435C входят следующие элементы:
- Измерительный блок анализатора спектра в реальном времени Signal Hound SM435C в металлическом корпусе с пассивным охлаждением.
- Встроенный модуль глобальной спутниковой навигационной системы GPS с точностью временной синхронизации до 40 нс.
- Программное обеспечение для операционных систем Windows и Linux (архитектура процессора x64_86) для отображения спектрограмм и математической обработки данных.
- Документация завода-изготовителя с индивидуальным протоколом калибровки и метрологической поверки.
- Дополнительные аппаратные опции (поставляются по индивидуальному заказу): высокотемпературное исполнение от -40°C до +65°C (Опция 1) или расширенный тракт промежуточной частоты Опция-80-IF с полосой 800 МГц.
Технические характеристики Signal Hound SM435C
| Наименование характеристики | Описание | ||
|---|---|---|---|
| Диапазон частот | 100 кГц до 43,5 ГГц | ||
| Скорость развертки |
Скорость • 1 ТГц/сек • 160 ГГц/сек • 18 ГГц/сек |
RBW ≥30 кГц 10 кГц 1 кГц |
|
|
Отображаемый средний уровень шума (DANL) ОПОРНЫЙ УРОВЕНЬ ≤ -20 дБм |
Диапазон входных частот • 100 кГц до 160 МГц • 160 МГц до 2,2 ГГц • 2,2 ГГц до 24 ГГц • 24 ГГц до 36 ГГц • 36 ГГц до 43,5 ГГц |
дБм/Гц -156 дБм -159 дБм -155 дБм -153 дБм + 0,5 дБ/ГГц -147 дБм + 1,1 дБ/ГГц |
|
| Режимы захвата I/Q | Калиброванный потоковый I/Q: до 160 МГц выбираемой полосы пропускания потока I/Q | ||
| Точность временной базы |
• ±5 × 10⁻¹⁰ при синхронизации с GPS • Уход ±5 × 10⁻⁹ /день из-за старения (±2 × 10⁻⁹ первый день тип.) • Уход ±1 × 10⁻⁸ при температуре от -40°C до 65°C (тип.) |
||
| Коэффициент шума системы (тип.) |
• 12 дБ от 700 МГц до 2,5 ГГц • 15 дБ от 2,5 ГГц до 24 ГГц • 18 дБ + 0,5 дБ/ГГц от 24 ГГц до 40 ГГц • 26 дБ + 2,0 дБ/ГГц от 40 ГГц до 43,5 ГГц |
||
| Линейность |
IP₂ • 100 кГц до 20 ГГц +75 дБм • 20 ГГц до 43,5 ГГц +70 дБм |
IP₃ • 100 кГц до 4 ГГц +28 дБм • 4 ГГц до 6 ГГц +23 дБм • 6 ГГц до 43,5 ГГц +20 дБм |
|
| Точность амплитуды |
100 кГц до 6 ГГц ± 2,0 дБ |
6 ГГц до 43,5 ГГц ± 3,0 дБ Форма фильтра RBW • Окно с плоской вершиной |
|
|
Остаточные отклики ОПОРНЫЙ УРОВЕНЬ ≤ -20 дБм |
• 100 кГц до 6 ГГц • 6 ГГц до 15 ГГц • 15 ГГц до 44 ГГц |
-110 дБм -100 дБм -90 дБм |
|
| Фазовый шум SSB на центральной частоте 1 ГГц |
Частота смещения • 10 Гц • 100 Гц • 1 кГц • 10 кГц • 100 кГц • 1 МГц |
дБн/Гц -76 -108 -125 -136 -138 -138 |
|
| Утечка гетеродина на ВЧ входе |
• 100 кГц до 6 ГГц -80 дБм • 6 ГГц до 24 ГГц -50 дБм • 24 ГГц до 43,5 ГГц -75 дБм |
||
| Паразитные отклики смесителя |
• 100 кГц до 6 ГГц -55 дБн • 6 ГГц до 24 ГГц -45 дБн • 24 ГГц до 43,5 ГГц -45 дБн |
||
| Преселекторные фильтры с подоктавным диапазоном | 20 МГц до 43,5 ГГц | ||
| Синхронизация | Внешний триггер, GPIO, внутренний GPS (+/-40 нс) | ||
| Рабочая температура | Стандартная (пассивное охлаждение) от 0°C до +50°C | ||
| Размеры и вес | 265 мм × 183 мм × 55 мм • 3,52 кг | ||
| Потребляемая мощность | от 9 до 16 В пост. тока • макс. 33 Вт | ||
| Интерфейс | Порт 10GbE SFP+ | ||
| Системные требования | Операционная система Windows или Linux, архитектура x64_86 | ||
Опции Signal Hound SM435C
| Наименование опции | Описание |
|---|---|
| Опция 1 | Высокотемпературное исполнение от -40°C до +65°C |
| Опция-80-IF | Аппаратный широкополосный аналоговый выход ПЧ (Опция 80-IF) с полосой пропускания более 800 МГц |
