Анализатор Signal Hound SM200B (до 20 ГГц) — надежный выбор для инженеров радиосвязи. Полоса 160 МГц, обзор 1 ТГц/с и USB 3.0 гарантируют прецизионный перехват импульсных помех и качественную демодуляцию сложных СВЧ-сигналов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

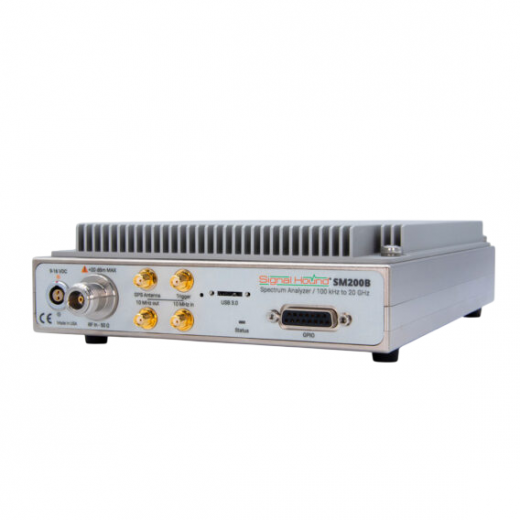

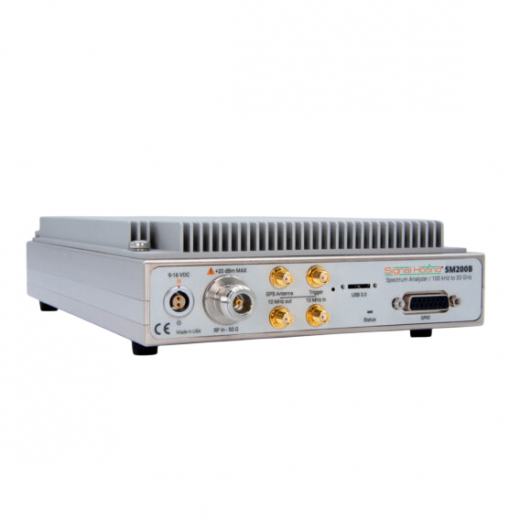

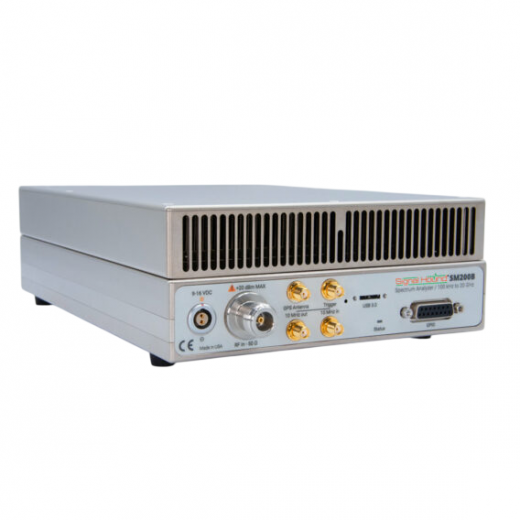

Signal Hound SM200B: Высокопроизводительный захват и прецизионный анализ СВЧ-спектра до 20 ГГц в мобильном формате
Signal Hound SM200B представляет собой высокопроизводительный анализатор спектра в реальном времени и измерительный мониторинговый приемник, разработанный для решения прецизионных измерительных задач в диапазоне частот от 100 кГц до 20 ГГц. Главной конструктивной особенностью Signal Hound SM200B является сочетание сверхвысокой скорости сканирования и возможности калиброванного захвата больших массивов данных в портативном формате.
Прибор Signal Hound SM200B обладает мгновенной полосой пропускания 160 МГц и динамическим диапазоном 110 дБ, что позволяет осуществлять экспертный перехват и прецизионный анализ кратковременных, импульсных и сложных цифровых радиочастотных сигналов. Обмен данными между Signal Hound SM200B и управляющей персональной вычислительной машиной реализуется через встроенный высокоскоростной интерфейс USB 3.0, обеспечивающий калиброванный стриминг квадратурных составляющих (I/Q-данных) в полосе до 40 МГц или непрерывный блочный захват сигналов длительностью до 2 секунд при полной полосе 160 МГц.
Преимущества Signal Hound SM200B
- Высокая скорость непрерывного обзора: Signal Hound SM200B осуществляет сканирование спектра со скоростью до 1 ТГц/сек при разрешении полосы пропускания 30 кГц и выше, мгновенно фиксируя любые изменения в эфире.
- Ультранизкий уровень фазовых шумов: Собственный гетеродин Signal Hound SM200B имеет спектральную плотность мощности фазового шума на частоте 1 ГГц со смещением 10 кГц на уровне -132 дБс/Гц, а при смещении 1 МГц — до -141 дБс/Гц.
- Минимальный уровень собственных шумов: Отображаемый средний уровень собственного шума составляет -156 дБм/Гц в диапазоне до 160 МГц и до -158 дБм/Гц в полосе частот от 160 МГц до 2 ГГц.
- Прецизионная временная стабильность: Внутренний опорный генератор Signal Hound SM200B обеспечивает точность шкалы времени 5 на 10 в минус 10 степени при синхронизации по встроенной спутниковой навигационной системе GPS.
- Отличная линейность измерительного тракта: Точка пересечения по интермодуляционным составляющим третьего порядка (IP3) достигает +28 дБм в диапазоне частот до 4 ГГц, гарантируя защиту от интермодуляционных искажений.
Применение Signal Hound SM200B
Высокотехнологичный анализатор спектра Signal Hound SM200B эффективно применяется профессионалами в следующих целях:
- Анализ стандартов беспроводной связи: Полная характеризация и демодуляция сигналов стандартов WiFi, BlueTooth, а также расчет коэффициента ошибок модуляции с помощью Signal Hound SM200B.
- Предварительное тестирование на электромагнитную совместимость: Проведение пре-комплаенс испытаний оборудования для верификации уровней побочных радиоизлучений.
- Измерение параметров фазовых шумов: Прецизионная характеризация источников опорной частоты, генераторов и синтезаторов на базе Signal Hound SM200B.
- Мониторинг радиочастотного спектра: Долговременный контроль стабильности эфира, обнаружение импульсных помех и регистрация редких событий с использованием Signal Hound SM200B.
- Промышленные автоматизированные испытания: Интеграция Signal Hound SM200B в конвейерные измерительные стенды под управлением операционных систем Windows или Linux.
Комплектация Signal Hound SM200B
В перечень поставки Signal Hound SM200B входят следующие элементы:
- Измерительный блок анализатора спектра в реальном времени Signal Hound SM200B в прочном металлическом корпусе с пассивным охлаждением.
- Встроенный модуль глобальной спутниковой навигационной системы GPS с точностью временной синхронизации до 40 нс.
- Специализированное программное обеспечение для операционных систем Windows и Linux (архитектура процессора х64_86) для отображения спектрограмм, демодуляции и математической обработки данных.
- Документация завода-изготовителя с индивидуальным протоколом калибровки устройства.
- Дополнительные аппаратные опции (поставляются по индивидуальному заказу): высокотемпературное исполнение от -40°C до +65°C (Опция 1) или модификация с аналоговым выходом промежуточной частоты Опция-80-IF в полосе частот от 24 ГГц до 43,5 ГГц.
Технические характеристики Signal Hound SM200B
Опции Signal Hound SM200B
