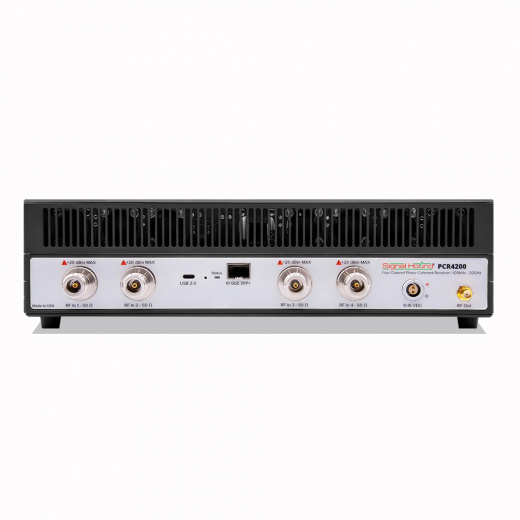

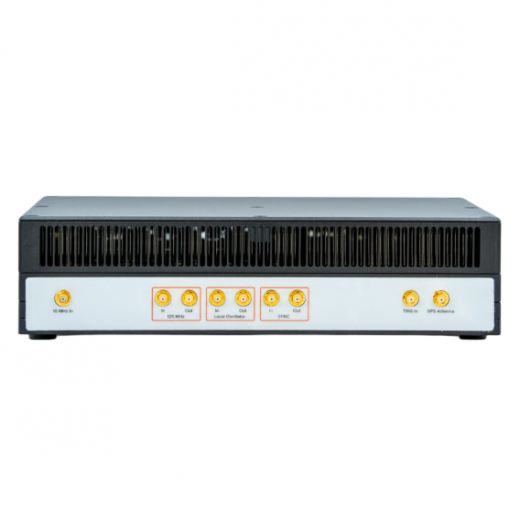

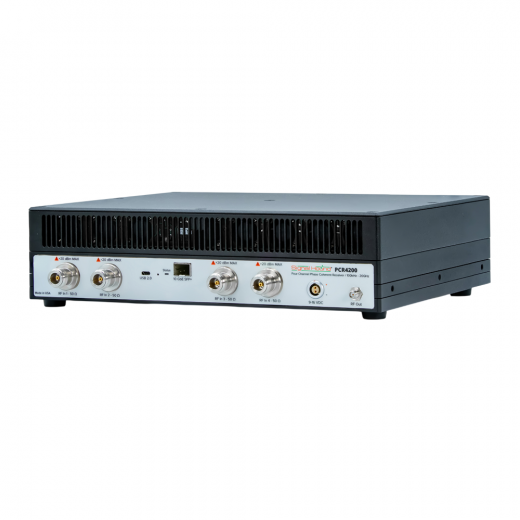

Signal Hound PCR4200: 4-канальный фазокогерентный СВЧ-приемник до 20 ГГц со скоростью сканирования 160 ГГц/с
Signal Hound PCR4200 — это мощный и компактный четырехканальный измерительный приемник и анализатор спектра, созданный для точного анализа сложных радиосигналов в диапазоне от 100 кГц до 20 ГГц. Главное преимущество этого инструмента заключается в его гибкости: все четыре канала можно объединить для синхронной работы «в одну волну» (в режиме фазовой когерентности от общего источника), либо настроить каждый канал отдельно на свою частоту. Прибор умеет непрерывно передавать чистый цифровой поток данных с полосой до 40 МГц на каждый канал через быстрый оптический кабель, а при необходимости один из каналов можно мгновенно переключить в режим сверхскоростного поиска помех со скоростью сканирования до 160 ГГц/с.
Преимущества Signal Hound PCR4200
- Четыре когерентных измерительных канала: Signal Hound PCR4200 осуществляет одновременный фазостабильный прием радиосигналов четырьмя независимыми трактами с возможностью расширения системы до 4 приборов (16 каналов).
- Сверхвысокая скорость сканирования: В режиме панорамного анализа спектра Signal Hound PCR4200 обеспечивает рекордную скорость обзора до 160 ГГц/с для оперативного перекрытия СВЧ-диапазонов.
- Исключительно низкий уровень фазовых шумов: Встроенная схема синхронизации Signal Hound PCR4200 обеспечивает спектральную плотность мощности фазового шума на уровне -136 дБс/Гц при смещении на 10 кГц от несущей частоты 1 ГГц.
- Высокая стабильность фазовой когерентности: Показатель повторяемости фазы для Signal Hound PCR4200 при фиксированной температуре составляет менее 0,015 градуса, а фазовый дрейф при изменении температуры на 10°C не превышает 0,5 градуса для 4 каналов.
- Встроенный векторный генератор сигналов: Интегрированный в Signal Hound PCR4200 источник сигналов работает в диапазоне от 30 МГц до 20 ГГц с выходной мощностью от -20 дБм до +3 дБм, существенно упрощая калибровку и выравнивание всей приемной системы.
- Превосходная динамика и селективность: Динамический диапазон прибора Signal Hound PCR4200 достигает 110 дБ, а встроенные субоктавные преселекторы в диапазоне от 45 МГц до 20 ГГц надежно защищают тракт от интермодуляционных искажений.
- Абсолютная временная привязка: Внутренний модуль глобальной навигационной спутниковой системы GPS обеспечивает точную временную синхронизацию штампов данных с погрешностью не более плюс-минус 40 нс.
Применение Signal Hound PCR4200
Высокотехнологичный четырехканальный измерительный комплекс Signal Hound PCR4200 успешно применяется инженерами и исследователями для выполнения следующих профессиональных задач:
- Фазокогерентный пеленгаторный анализ: Построение многоканальных систем радиопеленгации, определение направления прихода радиоизлучения (Direction Finding) и пространственная локализация источников помех с помощью Signal Hound PCR4200.
- Разработка адаптивных антенных решеток: Измерение диаграмм направленности, фазовое профилирование и отладка современных фазированных антенных решеток и систем цифрового диаграммообразования.
- Высокоскоростной спектральный мониторинг: Запись радиоэфира в реальном времени, автоматизированный перехват редких импульсных помех и регистрация сигналов со скачкообразной перестройкой частоты на базе Signal Hound PCR4200.
- Тестирование радиолокационных систем: Имитация сигналов целей с помощью встроенного векторного генератора и одновременный многоканальный прием отраженных радиолокационных эхо-импульсов.
- Комплексный анализ MIMO-систем: Разработка, верификация и тестирование многоканальных систем беспроводной связи стандартов 5G и перспективных протоколов телекоммуникаций с привлечением вычислительной мощности Signal Hound PCR4200.
Комплектация Signal Hound PCR4200
В стандартный заводской комплект поставки оборудования Signal Hound PCR4200 входят следующие элементы:
- Измерительный блок фазокогерентного приемника и анализатора спектра Signal Hound PCR4200 со встроенными преселекторами, векторным генератором и модулем GPS.
- Выносная активная антенна глобальной спутниковой системы позиционирования GPS с соединительным кабелем для обеспечения высокоточной временной синхронизации.
- Комплект интерфейсных оптических трансиверов SFP+ для высокоскоростного подключения к сетевым адаптерам 10 GbE управляющей станции.
- Программный интерфейс приложения (API) и специализированный пакет библиотек для организации стриминга данных по спецификации VITA 49 и интеграции Signal Hound PCR4200 в программные комплексы автоматизации.
- Официальное руководство по эксплуатации, подробный паспорт измерительного прибора и калибровочные сертификаты завода-изготовителя, подтверждающие точностные параметры Signal Hound PCR4200.
Технические характеристики Signal Hound PCR4200
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 100 кГц – 20 ГГц |
| Полоса пропускания потока | До 40 МГц на канал |
| Скорость развертки (тип.) |
Скорость RBW • 160 ГГц/сек 10 кГц • 18 ГГц/сек 1 кГц |
| Точность временной базы |
• ±5 × 10⁻¹⁰ при синхронизации с GPS • Удержание ±5 × 10⁻⁹/день для старения (±2 × 10⁻⁸ первый день тип.) • Удержание ±1 × 10⁻⁸ для температуры от -40°C до 65°C (тип.) |
| Режимы захвата I/Q | Калиброванный потоковый I/Q: Независимый или фазово-когерентный |
| Коэффициент шума системы (тип.) |
• 7-9 дБ от 50 МГц до 2,7 ГГц • 7-9 дБ от 5,6 ГГц до 12 ГГц • 9-11 дБ от 2,7 ГГц до 5,6 ГГц • 9-13 дБ от 12 ГГц до 20 ГГц |
| Линейность |
IP₂ • 50 МГц – 7 ГГц +75 дБм • 7 ГГц – 9 ГГц +65 дБм • 9 ГГц – 20 ГГц +70 дБм IP₃ • 100 кГц – 3 ГГц +28 дБм • 3 ГГц – 9 ГГц +18 дБм • 9 ГГц – 20 ГГц +23 дБм |
| Точность амплитуды |
100 кГц – 6 ГГц 6 ГГц – 20 ГГц Форма фильтра RBW ± 2,0 дБ ± 3,0 дБ Окно с плоской вершиной (Flat-Top) |
|
Остаточные отклики REF LEVEL ≤ -20 дБм |
• 100 кГц – 20 ГГц < -108 дБм |
| Фазовый шум SSB при центральной частоте 1 ГГц |
Частота смещения дБс/Гц • 10 Гц -75 • 100 Гц -105 • 1 кГц -128 • 10 кГц -136 • 100 кГц -138 • 1 МГц -138 |
| Паразитные отклики смесителя (тип.) |
• 100 кГц – 2,5 ГГц -57 дБс • 2,5 ГГц – 5,5 ГГц -60 дБс • 5,5 ГГц – 8,2 ГГц -50 дБс • 8,2 ГГц – 20 ГГц -60 дБс |
| Субоктавные фильтры-преселекторы | 45 МГц – 20 ГГц |
| Синхронизация | Внешний триггер, GPS (+/- 40 нс), до 4 блоков 16 каналов |
| Типичная фазовая когерентность на 1 ГГц |
Повторяемость при фиксированной температуре: < 0,015 градуса Фазовый дрейф при изменении на 10°C: 4 канала < 0,5 градуса, >4 каналов < 1,5 градуса |
| Диапазон частот VSG | • 30 МГц – 20 ГГц |
| Диапазон выходной мощности VSG (тип.) | • от -20 дБм до +3 дБм |
| I/Q буфер VSG и частота дискретизации | • ≤4096 повторяющихся I/Q сэмплов при 125 MS/s |
| Рабочая температура | Стандартная от 32°F до 122°F (от 0°C до +50°C) |
| Размеры и вес | • 12" x 11,5" x 3" (30,4см x 29,2см x 7,6см) • 16,2 фунта (7,34 кг) |
| Потребляемая мощность | • от 9 до 16 В пост. тока - макс. 45-50 Вт (25°C) |
| Интерфейс | Порт 10GbE SFP+ |
| Системные требования | Операционная система Windows или Linux, архитектура x64_86 |
