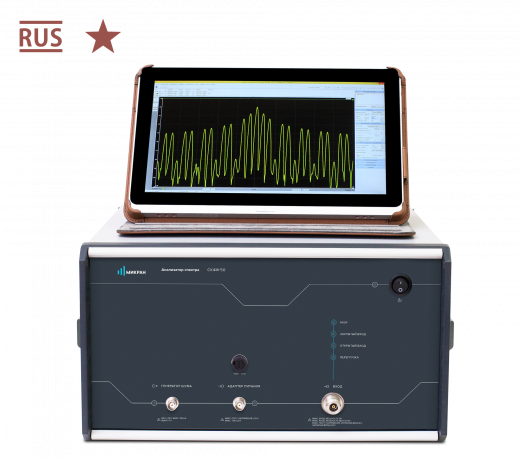

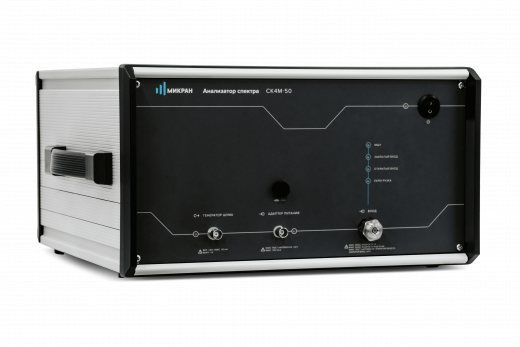

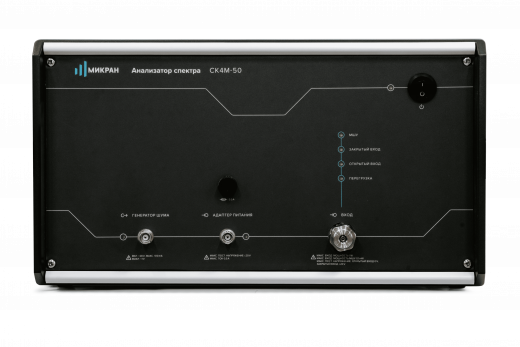

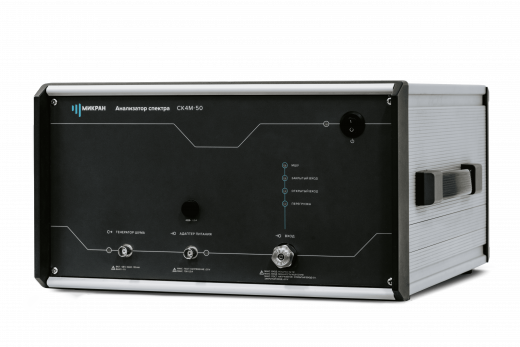

МИКРАН СК4М-50/3 Анализатор спектра

Анализатор спектра СК4М-50/3 с опциями «05H» «AПA» представляет собой высокоточный измерительный прибор, разработанный для детального анализа спектральных характеристик сверхвысокочастотных (СВЧ) сигналов. Этот анализатор спектра, артикул СК4М-50/3, является незаменимым инструментом для специалистов, работающих в области радиоэлектроники, телекоммуникаций, научных исследований и других отраслях, где требуется высочайшая точность и надежность измерений в СВЧ-диапазоне.

Ключевые особенности и преимущества СК4М-50/3:

• Расширенный диапазон частот:
  • Анализатор спектра СК4М-50/3 обеспечивает анализ сигналов в широчайшем диапазоне частот, вплоть до 50 гигагерц, что позволяет исследовать самые современные радиочастотные системы и устройства с высочайшей детализацией.
• Исключительная точность измерений:
  • Благодаря применению передовых технологий и тщательной калибровке, анализатор СК4М-50/3 гарантирует исключительную точность измерений, что критически важно для профессионального анализа СВЧ-сигналов.
• Высокая надежность и долговечность:
  • Этот анализатор спектра разработан с учетом строжайших требований к надежности и долговечности, что обеспечивает его стабильную работу в течение длительного времени даже в самых сложных условиях эксплуатации.
• Интуитивно понятный интерфейс:
  • Удобный интерфейс и эргономичный дизайн делают работу с анализатором СК4М-50/3 максимально эффективной и комфортной.
• Всесторонний анализ спектральных характеристик:
  • Прибор позволяет проводить глубокий анализ спектральных характеристик сигналов, включая точное измерение мощности, частоты, гармоник и других ключевых параметров в СВЧ-диапазоне.
• Широкий спектр применения:
  • Анализатор спектра СК4М-50/3 находит широкое применение в различных отраслях, включая:
    • Разработку и тестирование новейших радиоэлектронных устройств СВЧ-диапазона.
    • Анализ сигналов в современных телекоммуникационных системах, включая спутниковые и мобильные сети.
    • Проведение фундаментальных и прикладных исследований в области радиофизики и радиоастрономии.
    • Строгий контроль качества радиочастотного оборудования СВЧ-диапазона.

    Опции анализаторов СК4М и их описание

    Опция	Описание опции
    «11P»	На измерительном входе СВЧ установлен соединитель типа N, розетка. Применимо только для СК4М-18А. Наличие этой опции исключает опции «13Н» и «05Н»
    «13Н»	На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка). Применимо только для СК4М-18А. Наличие этой опции исключает опции «11Р» и «05Н»
    «05Н»	На измерительном входе СВЧ установлен соединитель типа NMD, вилка). Применимо только для СК4М-50. Наличие этой опции исключает опции «11Р» и «13Н»
    «АПА»	Встроен отключаемый адаптер питания (для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ), который имеет встроенный разделительный конденсатор. Наличие этой опции исключает опцию «АДП».
    «МУА»	Встроен отключаемый предусилитель для улучшения чувствительности анализатора, имеет встроенный разделительный конденсатор
    «АДП»	Опция аналоговой демодуляции (АМ, ЧМ, ФМ). Позволяет измерять частоту модулирующего сигнала, коэффициент амплитудной модуляции (для АМ), девиации частоты (для ЧМ), девиации фазы (для ФМ).
    «ИКШ»	Опция измерений коэффициента шума и коэффициента передачи
    «ГРП»	Опция градуировки генераторов шума
    «ИФШ»	Опция измерений фазовых шумов

    Примечание

    1)Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002.
    2)Совместим с соединителем 2,4 мм розетка по ГОСТ РВ 51914-2002.

    1. Опции «АДП», «ИКШ», «ИФШ» и «ГРП» являются программными и могут быть добавлены в заказ для любой модификации анализатора; опции «ИКШ» и «ГРП» используются совместно с опцией «МУА» или с дополнительным внешним малошумящим усилителем (МШУ).
    2. Для использования опции «ИКШ» требуется внешний генератор шума (ГШ) (не входит в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки.
    3. Для использования опции «ГРП» необходимы дополнительные аттенюаторы и переходы (входят в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки.

    Комплектация анализаторов СК4М

    Наименование, тип	Кол., шт.	Примечание
    Анализатор спектра СК4М-18A/1...СК4М-18A/8	1	модификация определяется при заказе
    Анализатор спектра СК4М-50/1...СК4М-50/4	1	модификация определяется при заказе
    Усилитель LNA 13-50	1	внешний предусилитель, только для анализаторов, имеющих одновременно опции «05Н», «МУА», «ИКШ» и (или) «ГРП»
    Кабель Ethernet	1	патч-корд Cat.5е или аналог с заземляющим проводником, евростандарт
    Кабель питания	1
    Руководство по эксплуатации	1
    Формуляр	1
    Методика поверки	1
    Программа управления Graphit CK4M	1	поставляется на цифровом носителе
    Упаковка	1
    Аттенюатор	1	только для анализаторов, имеющих одновременно опции «11Р» (или «13Н») и «ГРП»
    Д2М-32-10-13P-13	1	только для анализаторов, имеющих одновременно опции «11Р» (или «13Н») и «ГРП»
    Переход коаксиальный ПК2-18-11-13P	1	только для анализаторов, имеющих одновременно опции «11Р» и «ГРП»
    Переход коаксиальный	1	только для анализаторов, имеющих одновременно опции «13Н» и «ГРП»
    ПКН2-20-13РН-13P	1	только для анализаторов, имеющих одновременно опции «13Н» и «ГРП»
    Аттенюатор Д2М-50-3-05P-05	1	только для анализаторов, имеющих одновременно опции «05Н» и «ГРП»
    Кабель	1	Для питания генераторов шума; только для анализаторов, имеющих опцию «ИКШ» и (или) «ГРП»
    СВЧ-RG58-20-20	1	Для питания генераторов шума; только для анализаторов, имеющих опцию «ИКШ» и (или) «ГРП»
