RSHTech HSE1075-TG — универсальный прибор (9 кГц–7,5 ГГц) со следящим генератором. Чувствительность до -158 дБм , ЭМС-фильтры и 8" тачскрин в компактном корпусе <2,3 кг. Работает до 6 ч , идеален для выезда и лаборатории.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

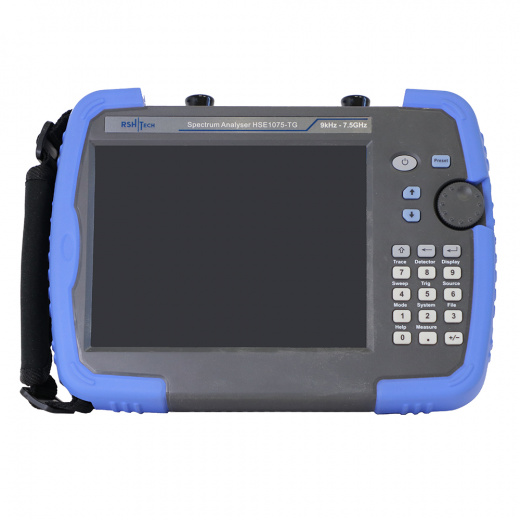

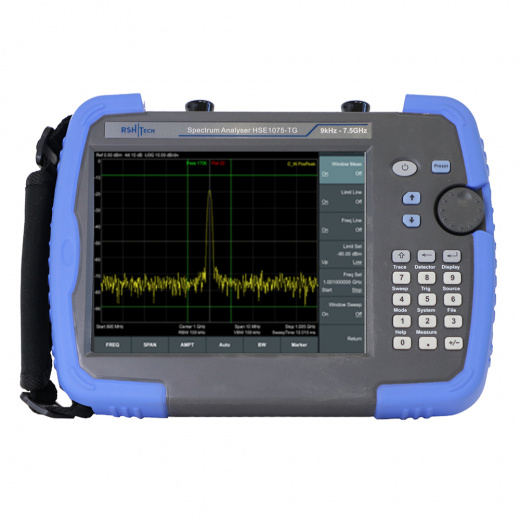

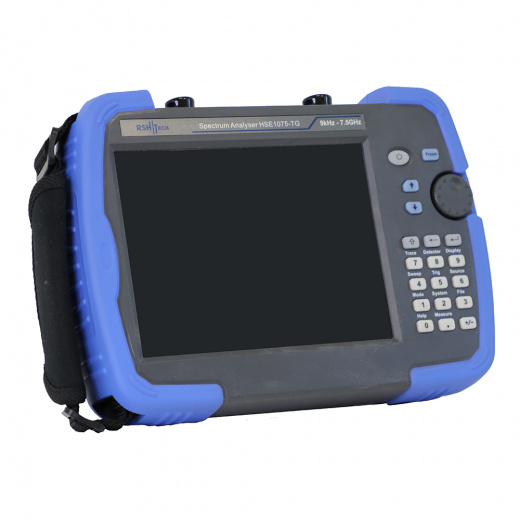

RSHTech HSE1075-TG: Портативный анализатор спектра 7,5 ГГц со встроенным генератором для полного цикла полевых измерений
Портативный анализатор спектра RSHTech HSE1075-TG представляет собой вершину инженерной мысли в сегменте мобильных измерительных решений, объединяя в одном компактном корпусе полнодиапазонный анализатор спектра и высокоточный следящий генератор (Tracking Generator). Модель HSE1075-TG, охватывающая диапазон анализа от 9 кГц до 7,5 ГГц, а также диапазон генерации от 100 кГц до 7,5 ГГц, создана для выполнения самых сложных задач в полевых условиях, где требуется не просто пассивный мониторинг, но и активное тестирование радиочастотных трактов и компонентов вплоть до сверхвысоких частот.
Этот инструмент определяет новый стандарт для сервисных инженеров, специалистов по интеграции сетей 5G и Wi-Fi 6E, а также для лабораторий, занимающихся разработкой и сертификацией широкополосного радиочастотного оборудования.
Ключевые особенности анализатора спектра RSHTech HSE1075-TG
- Диапазон анализа спектра: от 9 кГц до 7,5 ГГц. Максимальный в линейке диапазон обеспечивает полный контроль над всеми современными и перспективными стандартами связи, включая полосы 5G FR1, спутниковую связь C- и X-диапазонов, Wi-Fi 6E, радиорелейные линии и многое другое.
- Диапазон и параметры следящего генератора (Tracking Generator): от 100 кГц до 7,5 ГГц. Выходной уровень регулируется от -40 дБм до 0 дБм с шагом 1 дБ. Высокая изоляция между выходом генератора и входом анализатора, составляющая не менее -60 дБ, обеспечивает чистоту измерений амплитудно-частотных характеристик (АЧХ) без необходимости использования внешних циркуляторов или аттенюаторов для развязки.
- Чувствительность (DANL - Displayed Average Noise Level): При активированном предусилителе прибор демонстрирует эталонные для портативного класса показатели: средний уровень собственных шумов достигает -160 дБм (типовое значение) в диапазоне 1 МГц – 500 МГц и остается исключительно высоким, до -149 дБм (типовое), в верхней части диапазона от 6 ГГц до 7,5 ГГц (условия: полоса разрешения 100 Гц, усреднение 50 раз).
- Фазовый шум (SSB Phase Noise): Высокая стабильность внутренних гетеродинов подтверждается низким уровнем фазового шума ≤ -106 дБн/Гц при отстройке 10 кГц от несущей 1 ГГц, что гарантирует точность измерений модуляции, соседнего канала и спектральной чистоты.
- Точность измерения уровня: Погрешность измерения уровня входного сигнала составляет ±0,7 дБ (предусилитель выключен) и ±1,0 дБ (предусилитель включен), обеспечивая достоверность измерений мощности в широком динамическом диапазоне.
- Комплексный инструментарий для ЭМС (электромагнитной совместимости): Анализатор оснащен полным набором для претензионных измерений: квазипиковым, средним и пиковым детекторами, а также стандартным набором фильтров ПЧ с полосой по уровню -6 дБ (200 Гц, 9 кГц, 120 кГц, 1 МГц) для испытаний на соответствие нормам CISPR, FCC и другим.
- Аппаратное исполнение и интерфейсы: Вход анализатора и выход генератора используют разъемы N-типа (розетка, 50 Ом) с отличным согласованием (КСВН <1.8). Управление осуществляется через высококонтрастный 8-дюймовый емкостный сенсорный экран с разрешением 1024x768 точек. Набор интерфейсов включает Ethernet LAN для полноценного удаленного управления, USB, порт для подключения внешней GPS/ГЛОНАСС антенны для геолокации, вход/выход опорной частоты 10 МГц и вход внешнего запуска.
- Эргономика и автономность: При массе около 2,3 кг и габаритах 262x198x55 мм прибор является эталоном портативности для своего класса. Время автономной работы достигает 4,5 часов, а широкий диапазон рабочих (0°C … +50°C) и температур хранения (-20°C … +70°C) позволяет использовать его в самых суровых условиях.
Преимущества RSHTech HSE1075-TG:
Анализатор спектра RSHTech HSE1075-TG предлагает беспрецедентное для портативного прибора сочетание широчайшего частотного охвата и активной измерительной возможности благодаря встроенному следящему генератору. Это позволяет проводить полный цикл измерений — от поиска помех и анализа сигналов до тестирования АЧХ, коэффициента стоячей волны (КСВ) и вносимых потерь антенн, фильтров, усилителей и кабельных сборок — с помощью одного устройства, что радикально повышает эффективность полевых работ.
Наличие профессионального инструментария для ЭМС-измерений вплоть до 7,5 ГГц делает его готовым решением для предсертификационных испытаний современного широкополосного оборудования. Функция удаленного управления по LAN-сети обеспечивает безопасность оператора и позволяет разворачивать распределенные измерительные системы.
Комплектация RSHTech HSE1075-TG
Стандартная комплектация портативного анализатора спектра RSHTech HSE1075-TG включает: основной прибор (анализатор спектра со встроенным следящим генератором и предусилителем), специализированный транспортировочный кейс для защиты от ударов и вибрации, сетевой адаптер питания (14-16 В постоянного тока), зарядное устройство для штатного аккумулятора, кабель USB для связи с персональным компьютером, компакт-диск (CD-ROM) с полным пакетом программного обеспечения, драйверов и документации, а также антенну GPS для использования в задачах пеленгации и привязки измерений к координатам.
Применение RSHTech HSE1075-TG:
Сфера применения анализатора спектра RSHTech HSE1075-TG чрезвычайно широка.
- Он является ключевым инструментом для развертывания и обслуживания сетей связи пятого поколения (5G), тестирования спутниковых терминалов и радиорелейного оборудования.
- Благодаря следящему генератору прибор идеален для характеризации и сервисного обслуживания сложных антенно-фидерных трактов, полосовых фильтров и широкополосных усилителей непосредственно на объекте.
- Для инженеров по электромагнитной совместимости это универсальная платформа для проведения полевых и лабораторных измерений излучаемых помех от самых современных устройств.
- В радиоконтроле и мониторинге спектра HSE1075-TG, в связке с направленными антеннами, используется для пеленгации источников помех и несанкционированных излучений вплоть до СВЧ-диапазона.
- Прибор также незаменим в научно-исследовательских центрах и на производстве для контроля качества и параметров компонентов, а также в образовательном процессе для подготовки высококвалифицированных специалистов в области радиочастотных технологий.
Технические характеристики RSHTech HSE1075-TG
