Rigol RSA6265 – анализатор спектра реального времени с диапазоном до 26,5 ГГц. Полоса реального времени до 200 МГц (опция), низкий фазовый шум -108 дБн/Гц и высокая чувствительность -163 дБм. Подходит для сложных радиотехнических задач, включая 5G, радары и военные разработки.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

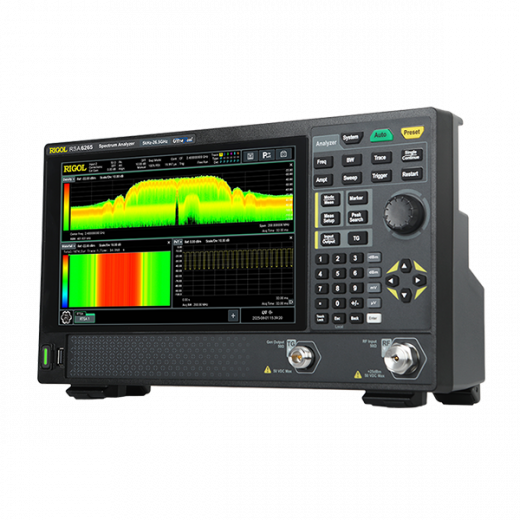

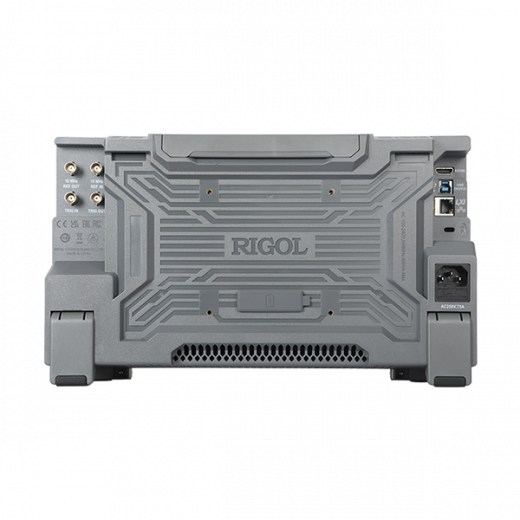

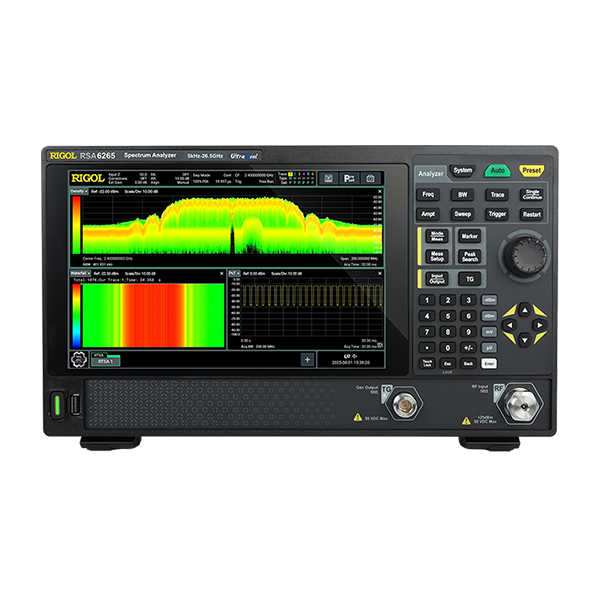

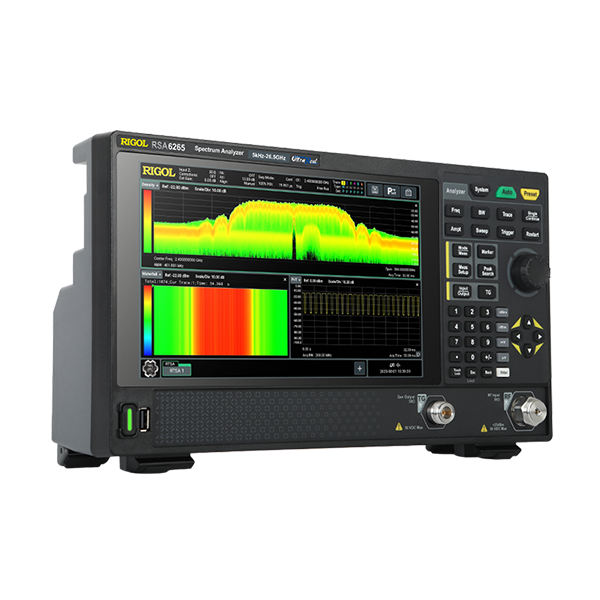

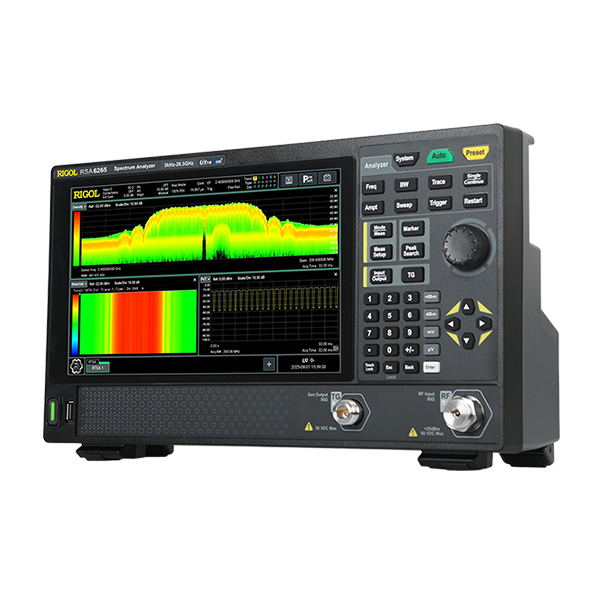

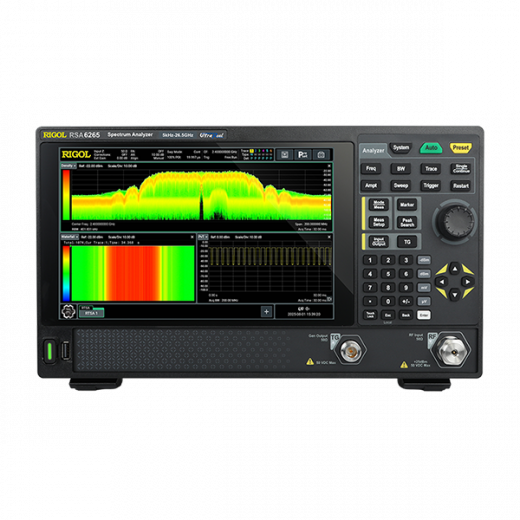

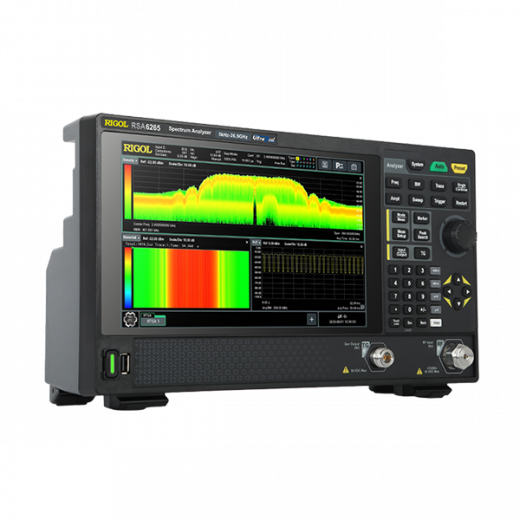

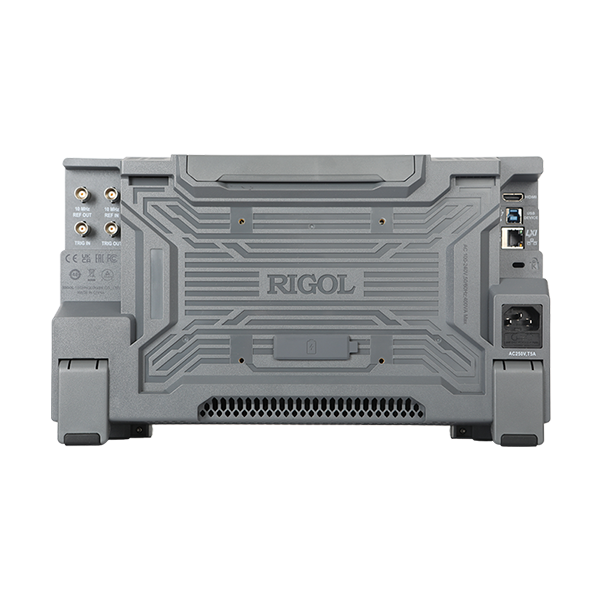

Rigol RSA6265 Анализатор спектра реального времени с диапазоном до 26,5 ГГц
Rigol RSA6265 – это высокопроизводительный анализатор спектра реального времени из серии RSA6000, перекрывающий диапазон частот от 5 кГц до 26,5 ГГц. Прибор построен на платформе UltraReal, обеспечивающей высокую скорость сканирования (до 4 ТГц/с) и захват сигналов длительностью до 3,83 мкс со 100% вероятностью перехвата. RSA6265 объединяет в себе функции swept-анализатора (GPSA), анализатора реального времени (RTSA), а также опционально — векторного анализатора сигналов (VSA), аналогового демодулятора (ADM) и EMI-претеста.
Устройство предназначено для решения сложнейших задач в области разработки, производства и эксплуатации радиоэлектронной аппаратуры: от анализа широкополосных сигналов 5G NR и Wi‑Fi 7 до локализации паразитных излучений и тестирования компонентов СВЧ-трактов. Благодаря низкому фазовому шуму (-108 дБн/Гц на 1 ГГц при отстройке 10 кГц, typ.) и высокому динамическому диапазону, анализатор обеспечивает достоверные результаты даже при работе со слабыми сигналами.
Технические характеристики Rigol RSA6265
| Характеристика | Значение |
|---|---|
| Диапазон частот | 5 кГц – 26,5 ГГц |
| Полоса анализа (стандартная) | 80 МГц |
| Полоса реального времени (опциональная) | 200 МГц (опция RSA6000-RB200) |
| Полоса пропускания (RBW) | 1 Гц - 10 МГц |
| Фазовый шум (1 ГГц, отстройка 10 кГц) | -108 дБн/Гц (тип.) |
| Средний уровень собственных шумов (DANL) с предусилителем | -163 дБм (тип.) |
| Абсолютная амплитудная точность (50 МГц, -10 дБм) | <0,7 дБ (ном.) |
| Скорость сканирования (GPSA) | до 4 ТГц/с |
| Количество каналов | 1 аналоговый вход (RF), опционально генератор слежения |
| Дисплей | 10,1" ёмкостный сенсорный, 1280×800 |
| Интерфейсы | USB 3.0 Host/Device, LAN (LXI), HDMI, опционально GPIB |
| Масса | 5 кг |
Применение и назначение Rigol RSA6265
- Разработка беспроводных устройств: анализ сигналов 5G NR, LTE, Wi‑Fi 6/7, Bluetooth; оценка EVM, ACPR, спектральной маски.
- ЭМС-претестирование: встроенное EMI-приложение (опция) с предусилителем, квазипиковым детектором и фильтрами CISPR позволяет проводить предварительные испытания на соответствие нормам EN 55032, CISPR 25 и др.
- Военная и аэрокосмическая техника: высокий верхний предел частоты (26,5 ГГц) и низкий фазовый шум делают RSA6265 оптимальным для тестирования радаров, спутниковых линий и систем связи с расширенным спектром.
- Производственный тест: высокая скорость сканирования и автоматизация через SCPI-команды позволяют встраивать анализатор в производственные линии для контроля параметров СВЧ-модулей.
Ключевые особенности модели RSA6265
- Полоса реального времени 200 МГц (опция): захват сигналов с минимальной длительностью импульса 3,83 мкс и вероятностью обнаружения 100% позволяет видеть кратковременные помехи и скачки частоты, недоступные для классических swept-анализаторов.
- Векторный анализ сигналов (VSA, опция): встроенное приложение поддерживает множество стандартов (Wi‑Fi, LTE, 5G NR, ZigBee) и позволяет измерять параметры модуляции (EVM, магнитуда ошибки, диаграммы созвездий) в реальном времени.
- Аналоговый демодулятор (ADM, опция): обеспечивает анализ AM, FM и PM сигналов с выводом формы сигнала модуляции, глубины модуляции, девиации частоты и аудио-спектра.
- EMI-претест (опция): полный набор функций для предварительной сертификации: квазипиковый детектор, настройка предельных линий, автоматическая генерация отчётов.
- Генератор слежения (опция): позволяет измерять S-параметры, коэффициент стоячей волны, частотную характеристику фильтров и кабелей в диапазоне до 26,5 ГГц.
- Сенсорный интерфейс и многозадачность: управление жестами, одновременный анализ нескольких окон, поддержка внешнего монитора через HDMI.
- Автоматизация измерений: полная поддержка SCPI, драйверы LabVIEW, IVI, встроенный скриптовый редактор для создания последовательностей измерений.
Дополнительные опции и аксессуары Rigol RSA6265
| Наименование опции | Описание |
|---|---|
| RSA6000-VSA | Векторный анализ сигналов |
| RSA6000-EMI | Прикладное программное обеспечение для измерения электромагнитных помех |
| RSA6000-ADM | Программное обеспечение для аналоговой демодуляции |
| RSA6000-AMK | Расширенный набор для измерения |
| RSA6000-P26 | Предварительный усилитель (PA), 26,5 ГГц |
| RSA6000-T08 | Выход следящего генератора на частоте 8,5 ГГц |
| RSA6000-B200 | Полоса анализа 200 МГц |
| RSA6000-RB200 | Пропускная способность в режиме реального времени — 200 МГц |
