Анализатор спектра Rigol RSA5032N - высокотехнологичное решение для комплексного анализа радиосигналов в диапазоне до 3,2 ГГц. Устройство отличается впечатляющей полосой анализа до 40 МГц и возможностью мгновенного захвата сигналов. Современный интерфейс с большим дисплеем обеспечивает удобство работы, а поддержка векторного анализа позволяет эффективно диагностировать сложные модуляции и выявлять помехи в телекоммуникационных системах.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

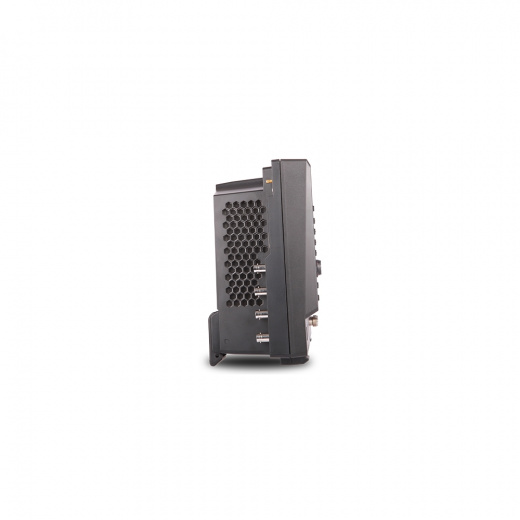

RSA5032N Rigol – Анализатор спектра реального времени
RSA5032N – это высокопроизводительный прибор, предназначенный для анализа радиочастотных сигналов в режиме реального времени. Он сочетает в себе функции классического анализатора спектра и возможности мгновенного обнаружения кратковременных и нестационарных сигналов. Благодаря широкой полосе анализа (до 40 МГц в реальном времени) и высокой скорости обработки, анализатор идеально подходит для задач тестирования беспроводных систем, радиолокации, связи и научных исследований.Прибор оснащён современным пользовательским интерфейсом, большим сенсорным дисплеем и поддерживает различные режимы работы, включая спектральный анализ, демодуляцию цифровых сигналов и обнаружение импульсных помех.
Прибор обеспечивает высокую точность измерений, низкий уровень собственных шумов и широкий динамический диапазон, что делает его незаменимым инструментом для инженеров и разработчиков RF-устройств.
Основные характеристики RSA5032N
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 3,2 ГГц |
| Полоса анализа (демодуляции) | 40 МГц |
| Чувствительность (DANL) 1 ГГц | -162 дБм (1 Гц) |
| Фазовый шум | -106 дБн/Гц на 1 ГГц ВЧ (отстройка 10 кГц) |
| Опорная частота | 10 МГц |
| КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.) | <1,8 дБ |
| Трекинг-генератор | от 100 кГц до 3,2 ГГц |
| Интерфейсы | USB, LAN, HDMI |
Ключевые особенности RSA5032N
- Режим реального времени с расширенными возможностями. Непрерывный анализ сигналов без пропусков (100% время обнаружения). Обнаружение событий длительностью от 1,28 мкс.
- Встроенный следящий генератор (TG). Позволяет проводить измерения АЧХ фильтров, усилителей, антенн и других РЧ-компонентов. Автоматическая синхронизация частоты генератора с анализатором. Регулируемая выходная мощность (от –40 дБм до 0 дБм).
- Высокая чувствительность и точность. Низкий уровень фазового и собственных шумов. Поддержка демодуляции (AM/FM/PM, QAM, OFDM).
- Удобство эксплуатации. Возможность автоматических измерений (OBW, ACPR, гармоники, интермодуляции). Экспорт данных в CSV, MATLAB, PNG и другие форматы.
Области применения RSA5032N
Тестирование беспроводных коммуникационных систем:- 5G, Wi-Fi 6/6E, Bluetooth, Zigbee, LoRa – анализ модуляции, поиск помех, измерение параметров сигнала.
- Спутниковая и радиосвязь – мониторинг спектра, обнаружение несанкционированных передач.
Разработка и отладка электронных устройств:
- RF-компоненты (усилители, фильтры, смесители) – проверка частотных характеристик, гармоник, интермодуляционных искажений.
- Радиолокационные системы – анализ импульсных сигналов, измерение длительности и частоты повторения.
Промышленная и научная сфера:
- Электромагнитная совместимость (ЭМС) – выявление источников помех, сертификационные испытания.
- Академические исследования – изучение RF-явлений, обработка сигналов в реальном времени.
Военная и авиационная отрасль:
- Радиоэлектронная борьба (РЭБ) – обнаружение и анализ сигналов противника.
- Авиационная связь и навигация – контроль частотных каналов, проверка целостности сигналов.
Дополнительные опции RSA5032N
| Наименование опции | Описание |
|---|---|
| OCXO-C08 | Высокостабильный генератор опорной частоты |
| RSA5000-PA | Предусилитель (PA) |
| RSA5000-B40 | Полоса пропускания реального времени / анализа 40 МГц |
| RSA5000-VSA | Приложение для измерения векторного анализа сигналов |
| RSA5000-EMI | Приложение для измерения на ЭМС |
| RSA5000-AMK | Набор расширенных измерений |
| Ultra Spectrum | Программное обеспечение анализатора спектра для ПК |
