Анализатор спектра RSA3045-TG - профессиональный инструмент для детального анализа радиочастотных сигналов с диапазоном до 4,5 ГГц. Прибор оснащён широкой полосой пропускания 40 МГц и высокочувствительным приёмником, обеспечивающим точное измерение параметров сигнала. Благодаря встроенному генератору сигналов и поддержке модуляции, устройство идеально подходит для разработки, тестирования и обслуживания радиоэлектронной аппаратуры. Компактный дизайн и интуитивно понятный интерфейс делают работу с анализатором максимально эффективной.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

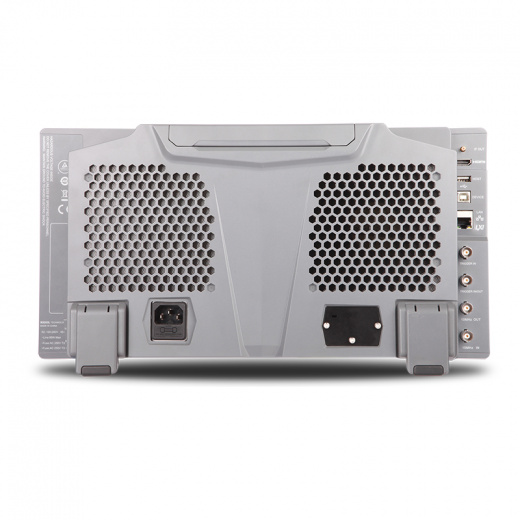

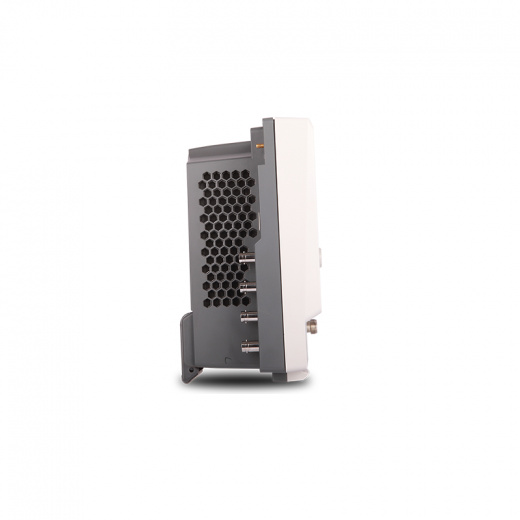

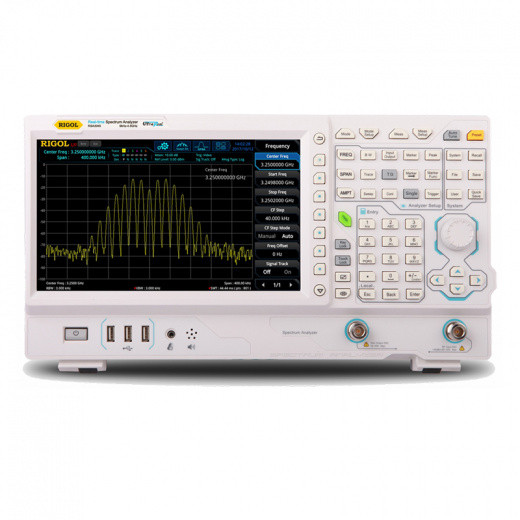

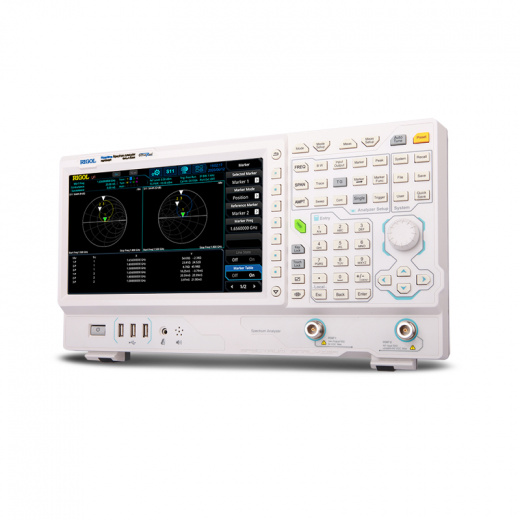

Анализатор спектра реального времени RSA3045-TG Rigol с трекинг-генератором
RSA3045-TG – это анализатор спектра реального времени (RTSA) с полосой анализа 4,5 ГГц. Он сочетает в себе функции классического анализатора спектра и возможности реального времени, что позволяет обнаруживать кратковременные и нестационарные сигналы, которые традиционные анализаторы могут пропустить. Устройство отличается высокой скоростью обработки данных, широкой полосой анализа (до 40 МГц в режиме реального времени) и низким уровнем фазового шума.
Анализатор оснащён современным пользовательским интерфейсом, большим сенсорным дисплеем и поддерживает различные режимы измерений, включая спектральный анализ, демодуляцию цифровых сигналов и детектирование переходных процессов. Благодаря компактному форм-фактору и высокой точности прибор востребован как в лабораторных условиях, так и в полевых испытаниях.
Основные характеристики RSA3045-TG
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 4,5 ГГц |
| Полоса анализа в реальном времени | до 40 МГц с опцией RSA3000-B40 |
| Средний уровень собственных шумов (DANL) | -161 дБм (с предусилителем) |
| Разрешение по частоте (RBW) | от 1 Гц до 10 МГц (опиционально) |
| Трекинг-генератор | От 100 кГц до 4,5 ГГц |
| Амплитудная точность | ± 0,5 дБ |
| Фазовый шум | -100 дБн/Гц на 500 МГц ВЧ (отстройка 10 кГц) |
| Интерфейсы | USB, LAN, HDMI, GPIB (опционально) |
Ключевые особенности RSA3045-TG
- Технология DPX – визуализация спектра в режиме реального времени с цветовой индикацией плотности сигналов. Позволяет выявлять скрытые помехи и кратковременные события.
- Гибкие режимы анализа – помимо стандартных измерений (ACP, OBW, SEM), поддерживает спектрограммы, демодуляцию АМ/FM/PM и анализ переходных процессов.
- Высокая скорость обработки – FPGA-архитектура обеспечивает мгновенный расчет FFT без пропусков данных.
- Расширяемость – опциональные модули для векторного анализа, генерации сигналов и измерений по стандартам 5G/Wi-Fi 6.
Области применения RSA3045-TG
- Тестирование беспроводных систем: анализ сигналов 5G NR, Wi-Fi 6E, IoT (LoRa, Zigbee).
- Радиоэлектронная разведка: обнаружение и классификация РЧ-излучений в режиме спектрограммы.
- Отладка РЧ-трактов: поиск гармоник, интермодуляций, джиттера в цепях с высокой скоростью передачи данных.
- Исследование ЭМС: выявление паразитных излучений и наводок в соответствии с IEC/CISPR.
Дополнительные опции RSA3045-TG
| Наименование опции | Описание |
|---|---|
| OCXO-C08 | Высокостабильный генератор опорной частоты |
| RSA3000-PA | Предусилитель (PA) |
| RSA3000-BW1 | Полоса пропускания от 1 Гц до 10 МГц |
| RSA3000-B25 | Полоса анализа в реальном времени 25 МГц |
| RSA3000-B40 | Полоса анализа в реальном времени 40 МГц |
| RSA3000-EMC | Комплект фильтров (-6 дБ) ЭМС и квазипикового детектора |
| RSA3000-EMI | Приложение для измерения электромагнитных помех (включает RSA3000-EMC) |
| RSA3000-AMK | Набор расширенных измерений |
| Ultra Spectrum | Программное обеспечение анализатора спектра для ПК |
| S1210 EMI Pre-compliance Software | Программное обеспечение для предварительного тестирования на ЭМС |
| DSA Utility Kit | Комплект кабелей и антенн |
| RF Adaptor Kit | Комплект переходников и нагрузок |
| RF CATV Kit | Комплект переходников 50/75 Ом |
| RF Attenuator Kit | Комплект аттенюаторов |
| ATT03301H | Аттенюатор 30 дБ,100 Вт |
| CB-NM-NM-75-L-12G | ВЧ кабель N(male) - N(male) |
| CB-NM-SMAM-75-L-12G | ВЧ кабель N(male) - SMA(male) |
| VB1032 | Мост для измерения КСВН от 1 МГц до 3.2 ГГц |
| NFP-3 | Пробник ближнего поля |
| RM6041 | Комплект для монтажа в стойку |
| CB-USBA-USBB-FF-150 | USB-кабель |
