Анализатор спектра Rigol DSA815 - профессиональный прибор для исследования радиочастотных сигналов в диапазоне до 1,5 ГГц. Устройство оснащено полосой анализа (демодуляции) 1 МГц и цветным сенсорным дисплеем, обеспечивающим удобное управление. Отличается высокой точностью измерений, низким уровнем собственных шумов и поддержкой различных режимов анализа. Компактные размеры и интуитивно понятный интерфейс делают его оптимальным выбором для лабораторий и производственных задач.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

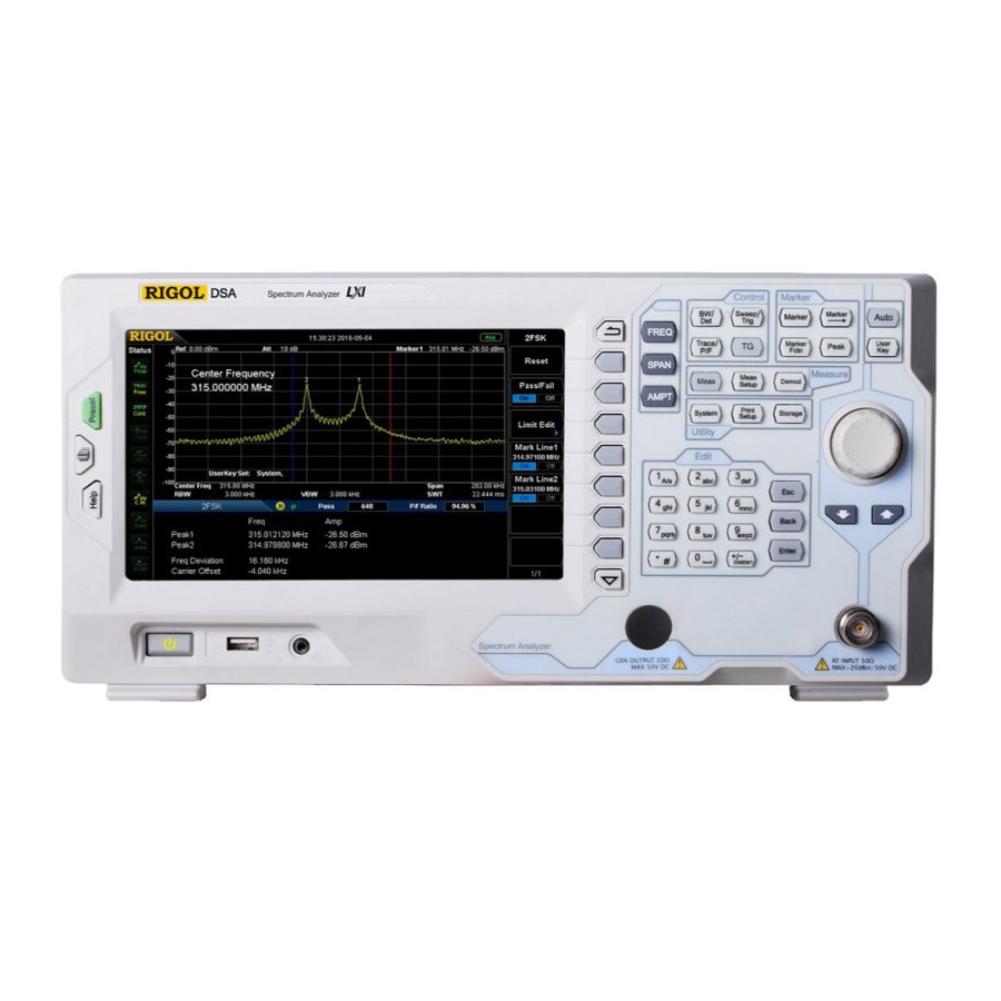

Анализатор спектра DSA815 от Rigol
DSA815 – это компактный и высокопроизводительный прибор, предназначенный для анализа радиочастотных сигналов в диапазоне от 9 кГц до 1,5 ГГц. Он сочетает в себе высокую точность измерений, удобный интерфейс и доступную стоимость, что делает его востребованным среди инженеров, разработчиков электроники и специалистов по радиосвязи.
Анализатор работает на основе супергетеродинного принципа, обеспечивая быстрое сканирование и детектирование сигналов с высоким разрешением. Благодаря цифровой обработке сигналов (DSP) и широкому набору функций, включая маркеры, треки и расширенные математические операции, прибор позволяет эффективно диагностировать помехи, анализировать модуляции и контролировать спектральную чистоту сигналов.
Основные характеристики DSA815
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 9 кГц – 1,5 ГГц |
| Разрешение по частоте | 1 Гц |
| Чувствительность (DANL) 1 ГГц | - 163 дБм (1 Гц) |
| Фазовый шум | - 80дБн/Гц на 1 ГГц ВЧ (отстройка 10 кГц) |
| Полоса анализа (демодуляции) | 1 МГц |
| Опорная частота | 10 МГц |
| Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 1 МГц, с шагом 1-3-10 |
Ключевые особенности DSA815
- Широкий частотный диапазон – позволяет работать с большинством стандартов беспроводной связи, радиовещания и телекоммуникаций.
- Высокая чувствительность – низкий уровень собственных шумов (DANL) обеспечивает детектирование даже слабых сигналов.
- Удобный интерфейс – 8-дюймовый цветной дисплей с интуитивным управлением, поддержкой маркеров, автоматического поиска пиков и различных режимов детектирования.
- Гибкость подключения и автоматизация – анализатор поддерживает USB-host, USB-device и Ethernet (LXI), что упрощает интеграцию в автоматизированные измерительные системы. Благодаря SCPI-командам прибор легко управляется программно.
- Надежность и мобильность – компактный и прочный корпус обеспечивает защиту от механических воздействий, а малый вес позволяет использовать анализатор как в лаборатории, так и в полевых условиях.
- Встроенные измерительные функции – анализ полосы пропускания, мощности канала, соотношения сигнал/шум (SNR), интермодуляционных искажений (TOI) и других параметров без необходимости дополнительного оборудования.
Назначение и применение DSA815
Анализатор используется для:
- Анализа спектра радиосигналов (Wi-Fi, GSM, LTE, радиовещание);
- Тестирования фильтров, усилителей и смесителей с трекинг-генератором;
- Обнаружения помех в цепях и диагностики ЭМС;
- Образовательных целей благодаря интуитивному интерфейсу и доступной цене.
DSA815 сочетает лабораторную точность с удобством портативного прибора, что делает его универсальным решением для инженеров и техников. Применение современных алгоритмов обработки сигналов и модульная архитектура обеспечивают долгосрочную актуальность устройства в условиях быстро развивающихся RF-технологий.
Дополнительные опции DSA815
| Наименование опции | Описание |
|---|---|
| EMI-DSA800 | Комплект фильтров (-6 дБ) ЭМС и квазипикового детектора |
| AMK-DSA800 | Комплект для расширенных измерений |
| VSWR-DSA800 | Измерительный комплект КСВН |
| Ultra Spectrum | Программное обеспечение DSA для ПК |
| S1210 EMI Pre-compliance Software | Программное обеспечение для предварительного тестирования EMI |
| S1220 ASK-FSK Demodulation Analysis Software | ФМн, АМн демодулятор |
| DSA Utility Kit | Комплект кабелей и антенн |
| RF Adaptor Kit | Комплект переходников и нагрузок |
| RF CATV Kit | 50 Ом / 75 Ом адаптер (2 шт.) |
| RF Attenuator Kit | Комплект аттенюаторов |
| ATT03301H | 30 дБ аттенюатор, 100 Вт |
| CB-NM-NM-75-L-12G | N(M)-N(M) RF кабель |
| CB-NM-SMAM-75-L-12G | N(M)-SMA(M) RF кабель |
| TX1000 | RF демо-комплект (передатчик) |
| RX1000 | RF демо-комплект (приемник) |
| NFP-3 | Пробник ближнего поля |
| RM-DSA800 | Комплект для монтажа в стойку |
| BAG-G1 | Мягкая сумка для переноски |
| CB-USBA-USBB-FF-150 | USB кабель |
| USB-GPIB | Преобразователь интерфейса USB в GPIB |
