Анализатор спектра Rigol DSA705 с диапазоном частот от 100 кГц до 500 МГц. Полностью цифровая промежуточная частота, минимальная разрешающая способность 100 Гц, отображаемый средний уровень шума –130 дБм (с предусилителем). Оснащён 8" TFT-дисплеем, интерфейсами USB, опциями EMI-предварительной сертификации и захвата ASK/FSK.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

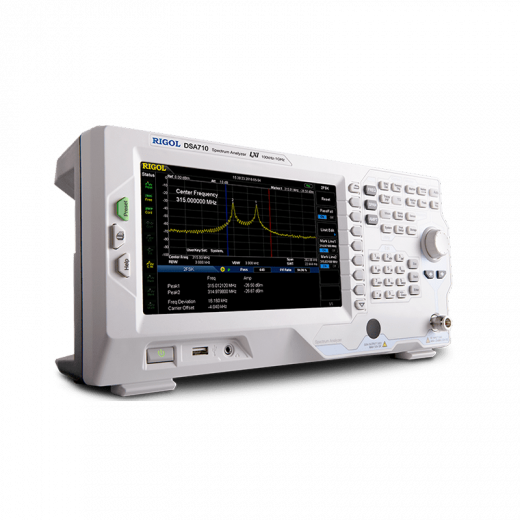

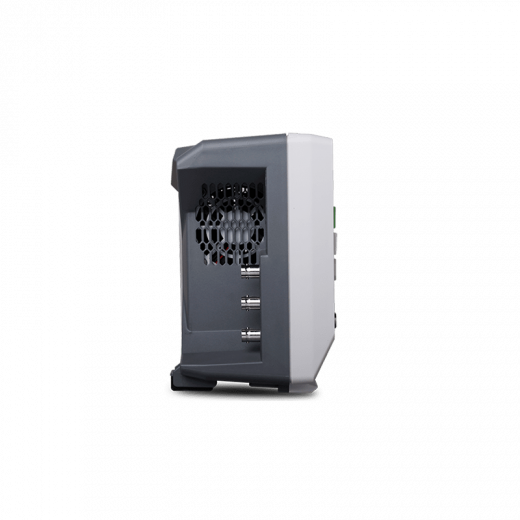

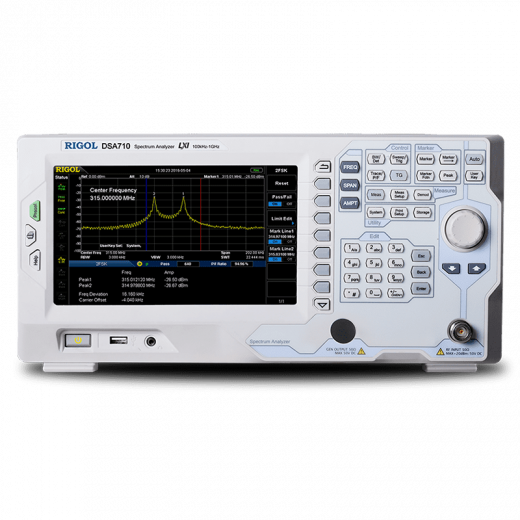

Rigol DSA705 Анализатор спектра в диапазоне до 500 МГц
Rigol DSA705 — это анализатор спектра начального уровня с полностью цифровой промежуточной частотой (All-Digital IF), обеспечивающий высокую стабильность и точность измерений. Прибор перекрывает диапазон частот от 100 кГц до 500 МГц и предназначен для образования, сервисного обслуживания, радиомониторинга и разработки устройств интернета вещей (IoT). Благодаря минимальной разрешающей способности 100 Гц анализатор способен разделять сигналы с крайне близкими частотами, а низкий уровень собственных шумов (отображаемый средний уровень шума DANL) позволяет уверенно работать со слабыми сигналами вплоть до –130 дБм (при включённом предусилителе).
Управление прибором осуществляется через 8-дюймовый TFT-дисплей с разрешением 800×480 пикселей. Встроенные интерфейсы USB Host и USB Device обеспечивают удобное подключение флеш-накопителей и управление с ПК. Опционально доступны интерфейсы LAN (LXI) и GPIB (через внешний конвертер), что позволяет интегрировать анализатор в автоматизированные измерительные стенды. Компактный корпус и малый вес делают анализатор удобным как для стационарной, так и для выездной работы.
Технические характеристики Rigol DSA705
| Характеристика | Значение |
|---|---|
| Диапазон частот | 100 кГц – 500 МГц |
| Минимальная разрешающая способность (RBW, -3 дБ) | 100 Гц (1-3-10 последовательность) |
| Видеочастотная полоса (VBW, -3 дБ) | 1 Гц – 3 МГц (1-3-10 последовательность) |
| Фазовый шум (тип.) | –80 дБн/Гц при отстройке 10 кГц |
| Отображаемый средний уровень шума (DANL) с предусилителем | –130 дБм (тип.) |
| Абсолютная неопределённость амплитуды | <0,4 дБ (при 50 МГц, –10 дБм) |
| КСВН | <1,5 дБ (ном.) |
| Интерфейсы | USB Host, USB Device, LAN (LXI, опционально), GPIB (опционально через USB-GPIB) |
| Дисплей | 8" TFT LCD, 800×480 пикселей |
| Габариты (Ш×В×Г) | 361,6×178,8×128 мм |
| Вес | 4,25 кг |
Применение и назначение Rigol DSA705
- Образование и лабораторные практикумы: Изучение спектра сигналов, измерение параметров генераторов, фильтров и усилителей в диапазоне до 500 МГц. Простота управления и доступная цена делают DSA705 оптимальным выбором для студенческих лабораторий.
- Радиолюбительство и IoT: Анализ сигналов удалённого управления (автомобильные ключи, датчики TPMS, радиомодули 433/868/915 МГц). Опциональный захват ASK/FSK-сигналов позволяет быстро декодировать протоколы.
- Сервис и ремонт радиоэлектроники: Поиск паразитных излучений, проверка выходной мощности передатчиков, настройка антенно-фидерных устройств.
- Предварительная проверка ЭМС: С опцией EMI-DSA800 (квазипиковый детектор, EMI-фильтры 200 Гц, 9 кГц, 120 кГц) анализатор помогает оценить соответствие изделия нормам электромагнитной совместимости до отправки в сертифицированную лабораторию.
Ключевые особенности Rigol DSA705
- Полностью цифровая промежуточная частота: Обеспечивает высокую стабильность фильтров, минимальные искажения при переключении диапазонов и отличную повторяемость измерений.
- Минимальная разрешающая способность 100 Гц: Позволяет различать сигналы с частотным разносом всего 100 Гц, что критически важно при анализе узкополосных модуляций.
- Низкий уровень шума с предусилителем (–130 дБм): Обеспечивает обнаружение слабых сигналов, недоступных для большинства анализаторов начального уровня.
- Опция EMI Pre-Compliance (EMI-DSA800): Добавляет квазипиковый детектор и EMI-фильтры (200 Гц, 9 кГц, 120 кГц) для предварительных испытаний по стандартам CISPR.
- Опция захвата ASK/FSK-сигналов (SSC-DSA): Позволяет фиксировать и анализировать сигналы с импульсной модуляцией, используемые в системах телеметрии и дистанционного управления.
- Расширенные измерительные функции (опция AMK-DSA800): Включает измерение занятой полосы частот (OBW), мощности канала, соседних каналов (ACPR), коэффициента гармоник, точки пересечения по интермодуляции третьего порядка (TOI) и многое другое.
- Удалённое управление и автоматизация: Полная поддержка SCPI-команд через USB, опциональный LAN (LXI) и GPIB (через конвертер USB-GPIB) позволяет встраивать анализатор в производственные линии и сложные измерительные комплексы.
Дополнительные опции Rigol DSA705
| Опция | Описание |
|---|---|
| SSC-DSA | 2-позиционная частотная манипуляция (2FSK) |
| AMK-DSA800 | Расширенный набор для измерений (включает опции для анализа сигналов) |
| EMI-DSA800 | Комплект из EMI фильтра и квазипикового детектора |
| DSA утилиты | В набор входят: кабель N‑SMA, кабель BNC‑BNC, переходник N‑BNC, переходник N‑SMA, переходник 75 Ω → 50 Ω, антенна 900 МГц / 1,8 ГГц (2 шт.), антенна 2,4 ГГц (2 шт.) |
| Набор РЧ-адаптеров | В комплекте: переходник N (F) — N (F) (1 шт.), переходник N (M) — N (M) (1 шт.), переходник N (M) — SMA (F) (2 шт.), переходник N (M) — BNC (F) (2 шт.), переходник SMA (F) — SMA (F) (1 шт.), переходник SMA (M) — SMA (M) (1 шт.), Т-образный переходник BNC (1 шт.), нагрузка SMA 50 Ом (1 шт.), переходник BNC 50 Ом (1 шт.) |
| RF CATV | Включает: адаптер от 50 до 75 Ом (2шт) |
| Набор РЧ-аттенюаторов | 6 дБ Аттенюатор (1шт), 10 дБ Аттенюатор (2шт) |
| ATT03301H | Аттенюатор высокой мощности 30 дБ, максимальная мощность 100 Вт |
| CB-NM-NM-75-L-12G | Кабель N‑вилка – N‑вилка, волновое сопротивление 75 Ом, длина до 12 ГГц |
| CB-NM-SMAM-75-L-12G | Кабель N‑вилка – SMA‑вилка, 75 Ом, до 12 ГГц |
| NFP-3 | Щуп ближнего поля для локализации источников излучения |
| S1210 | Программа для предварительного тестирования на соответствие нормам электромагнитной совместимости (ЭМС) |
| USB-GPIB | Адаптер USB-GPIB |
