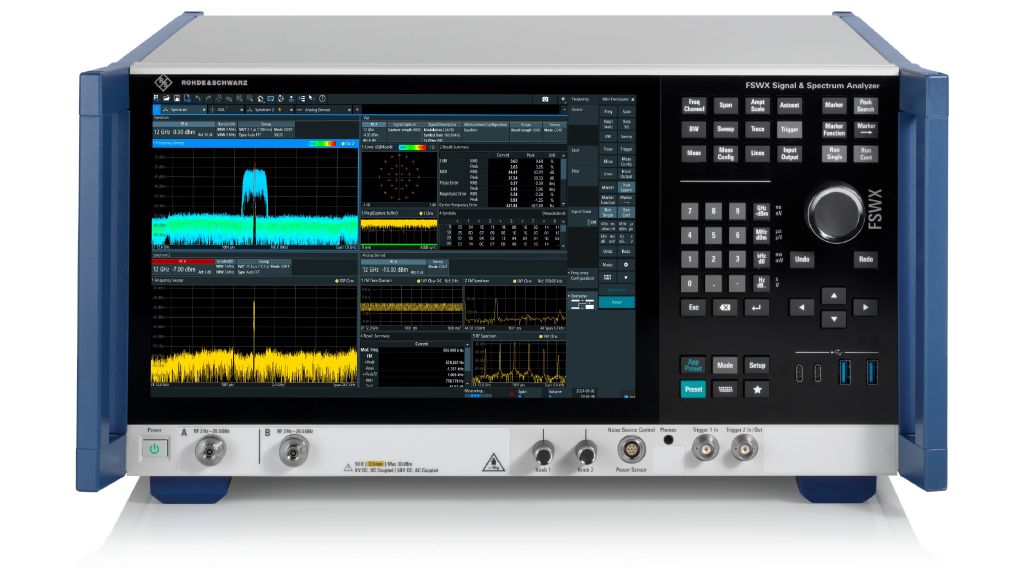

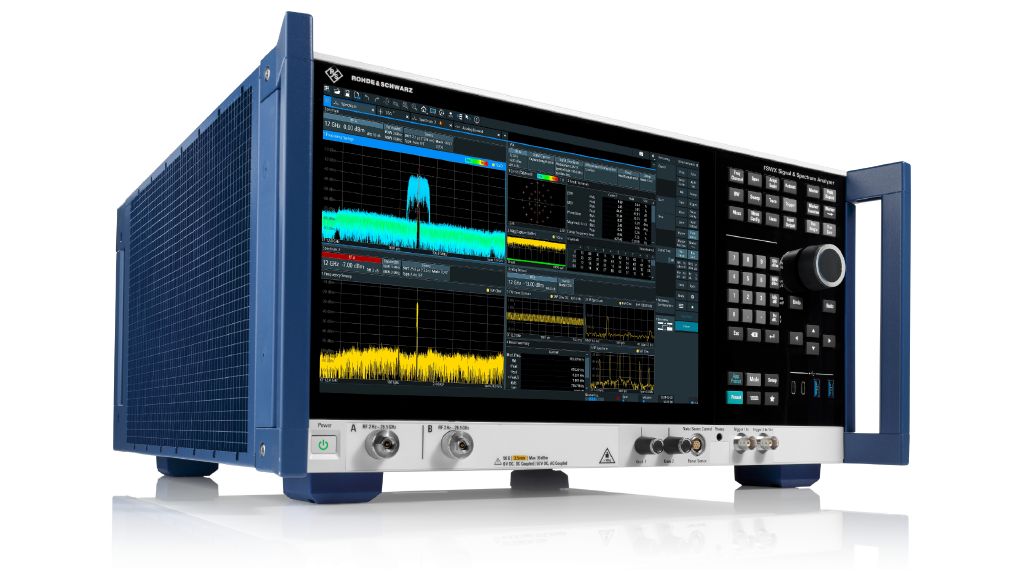

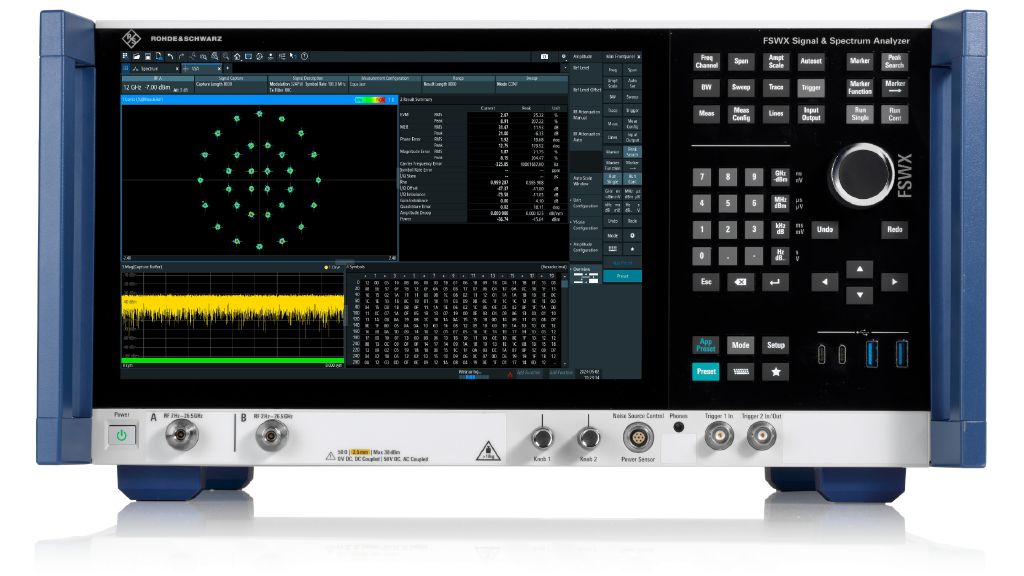

R&S FSWX3044 Анализатор спектра и сигналов

Анализатор спектра и сигналов R&S FSWX3044: профессиональное решение для высокочастотных измерений

Анализатор R&S FSWX3044 представляет собой высокопроизводительное измерительное оборудование для точного анализа радиосигналов в широком диапазоне частот. Прибор предназначен для выполнения точных измерений параметров сигналов, анализа модуляции и исследования характеристик радиоэлектронного оборудования.
В основе прибора лежит многотрактная архитектура с поддержкой взаимной корреляции. Благодаря использованию современных алгоритмов обработки сигналов, анализатор эффективно подавляет собственные шумы и паразитные составляющие. FSWX3044 оснащен широкополосными АЦП с полосой анализа до 8 ГГц, что обеспечивает максимальную скорость развертки и широкий динамический диапазон.

Анализатор FSWX3044 представлен в двух вариантах:

1. Однопортовая модель -1348.0000.41 (номер заказа);
2. Двухпортовая модель -1348.0000.42 (номер заказа)

Основные задачи FSWX3044

1. Измерение параметров сигналов (мощность, частота, фаза, модуляция);
2. Анализ спектра в реальном времени;
3. Выявление искажений, гармоник, интермодуляционных помех;
4. Тестирование компонентов РЧ-трактов (усилителей, фильтров, антенн).

Ключевые характеристики FSWX3044

Наименование характеристики	Значение
Частотный диапазон	до 44 ГГц
Полоса анализа	до 8 ГГц
Количество портов	1 или 2
Разъемы	2,4 мм (вилка)

Области применения FSWX3044

• 5G и мобильные сети – тестирование модуляции, EVM, ACLR;
• Космическая и авиационная связь – анализ сигналов спутниковых систем;
• Военные и радиолокационные системы – обнаружение и анализ импульсных сигналов;
• Научные исследования – изучение новых методов модуляции.

Особенности и преимущества FSWX3044

1. Автоматическая калибровка – минимизация погрешностей;
2. Интуитивный интерфейс – быстрый доступ к сложным измерениям;
3. Модульная архитектура – возможность модернизации;
4. Высокая скорость обработки – анализ широкополосных сигналов без задержек.
5. Взаимная корреляция - устранение собственных шумов

Анализатор FSWX3044 R&S – это профессиональное решение для точных измерений в высокочастотных приложениях. Его гибкость, расширяемость и высокая производительность делают его незаменимым инструментом для инженеров и исследователей.

Дополнительные опции FSWX3044

Продукт	Описание
Преселекция
R&S®FSW3-B2 Номер заказа: 1347.5443.26	Преселекция на ЖИГ-фильтре для моделей FSWX 26,5 ГГц
R&S®FSW3-B2 Номер заказа: 1347.5443.44	Преселекция на ЖИГ-фильтре для моделей FSWX 44 ГГц
Дополнительно
R&S®FSW3-B5 Номер заказа: 1348.3580.02	Дополнительные интерфейсы
R&S®FSW3-B18 Номер заказа: 1347.5543.02	Запасная карта CFexpress (требуется опция R&S®FSW3-B20)
Опции базового блока
R&S®FSW3-B20D Номер заказа: 1349.0110.02	Внутренний твердотельный накопитель
R&S®FSW3-B20 Номер заказа: 1347.5572.02	Съемный слот для карты CFexpress
R&S®FSW3-B113D Номер заказа: 1348.4492.02	Стандартный диапазон температур (стандартная опция)
R&S®FSW3-B113 Номер заказа: 1348.4505.03	Расширенный диапазон температур
R&S®FSW3-B114D Номер заказа: 1348.4511.02	Стандартная плата ЦП (стандартная опция)
R&S®FSW3-B114 Номер заказа: 1348.4528.02	Улучшенная плата ЦП
Производительность
R&S®FSW3-B4 Номер заказа: 1348.6450.02	Точная опорная частота (OCXO)
R&S®FSW31-B15X Номер заказа: 1347.5537.21	Аппаратное расширение B15X для анализатора сигналов FSWX3026, 1 ВЧ-канал (обязательная опция)
R&S®FSW32-B15X Номер заказа: 1347.5537.22	Аппаратное расширение B15X для анализатора сигналов FSWX3026, 2 ВЧ-канала (обязательная опция)
R&S®FSW31-B15X Номер заказа: 1347.5537.41	Аппаратное расширение B15X для анализатора сигналов FSWX3044, 1 ВЧ-канал (обязательная опция)
R&S®FSW32-B15X Номер заказа: 1347.5537.42	Аппаратное расширение B15X для анализатора сигналов FSWX3044, 2 ВЧ-канала (обязательная опция)
R&S®FSW31-B25 Номер заказа: 1348.1093.02	Расширение диапазона электронного аттенюатора, 1 ВЧ-канал
R&S®FSW32-B25 Номер заказа: 1348.1106.02	Расширение диапазона электронного аттенюатора, 2 ВЧ-канала
R&S®FSW32-B8 Номер заказа: 1347.5495.42	Полоса разрешения до 300 МГц, 2 ВЧ-канала
Предусилитель
R&S®FSW31-B24 Номер заказа: 1347.5595.21	ВЧ-предусилитель 20 дБ, от 100 Гц до 26,5 ГГц для модели FSWX3026, 1 ВЧ-канал
R&S®FSW32-B24 Номер заказа: 1347.5595.22	ВЧ-предусилитель 20 дБ, от 100 Гц до 26,5 ГГц для модели FSWX3026, 2 ВЧ-канала
R&S®FSW31-B24 Номер заказа: 1347.5595.41	ВЧ-предусилитель 20 дБ, от 100 Гц до 44 ГГц для модели FSWX3044, 1 ВЧ-канал
R&S®FSW32-B24 Номер заказа: 1347.5595.42	ВЧ-предусилитель 20 дБ, от 100 Гц до 44 ГГц для модели FSWX3044, 2 ВЧ-канала
Ширина полосы анализа
R&S®FSW31-B100 Номер заказа: 1347.5672.02	Полоса анализа сигналов 100 МГц, 1 ВЧ-канал
R&S®FSW32-B100 Номер заказа: 1347.5689.02	Полоса анализа сигналов 100 МГц, 2 ВЧ-канала
R&S®FSW31-B320 Номер заказа: 1347.5708.02	Полоса анализа сигналов 320 МГц, 1 ВЧ-канал
R&S®FSW32-B320 Номер заказа: 1347.5714.02	Полоса анализа сигналов 320 МГц, 2 ВЧ-канала
R&S®FSW31-B600 Номер заказа: 1347.5737.02	Полоса анализа сигналов 600 МГц, 1 ВЧ-канал
R&S®FSW32-B600 Номер заказа: 1347.5743.02	Полоса анализа сигналов 600 МГц, 2 ВЧ-канала
R&S®FSW31-B1G2 Номер заказа: 1347.5766.02	Полоса анализа сигналов 1,2 ГГц, 1 ВЧ-канал
R&S®FSW32-B1G2 Номер заказа: 1347.5772.02	Полоса анализа сигналов 1,2 ГГц, 2 ВЧ-канала
R&S®FSW31-B2G Номер заказа: 1347.5795.02	Полоса анализа сигналов 2 ГГц, 1 ВЧ-канал
R&S®FSW32-B2G Номер заказа: 1347.5808.02	Полоса анализа сигналов 2 ГГц, 2 ВЧ-канала
R&S®FSW31-B4G Номер заказа: 1347.5820.02	Полоса анализа сигналов 4 ГГц, 1 ВЧ-канал
R&S®FSW32-B4G Номер заказа: 1347.5837.02	Полоса анализа сигналов 4 ГГц, 2 ВЧ-канала
R&S®FSW31-B6G Номер заказа: 1347.5850.02	Полоса анализа сигналов 6 ГГц, 1 ВЧ-канал
R&S®FSW32-B6G Номер заказа: 1347.5866.02	Полоса анализа сигналов 6 ГГц, 2 ВЧ-канала Полоса 6 ГГц доступна только на одном ВЧ-канале. Макс. полоса 4 ГГц на каждом канале при активности двух ВЧ-каналов.
R&S®FSW31-B8G Номер заказа: 1347.5889.02	Полоса анализа сигналов 8 ГГц, 1 ВЧ-канал
R&S®FSW32-B8G Номер заказа: 1347.5895.02	Полоса анализа сигналов 8 ГГц, 2 ВЧ-канала Полоса 8 ГГц доступна только на одном ВЧ-канале. Макс. полоса 4 ГГц на каждом канале при активности двух ВЧ-каналов.
