R&S FSH18 — портативный анализатор спектра до 18 ГГц. Оснащён VNA, следящим генератором и КСВН-мостом. Чувствительность: -128 дБм. Идеален для полевой отладки РЧ-систем, ЭМС и тестирования фидеров. Автономность до 4,5 часов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S FSH18: Портативная мощность до 18 ГГц. Полный спектр анализатора, векторного анализатора и TDR в полевых условиях.

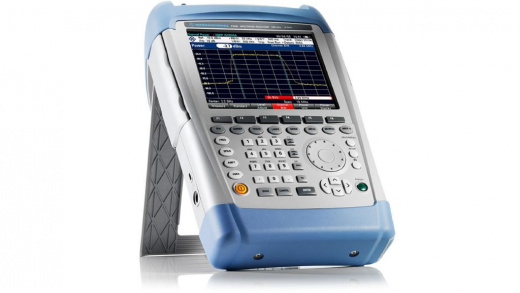

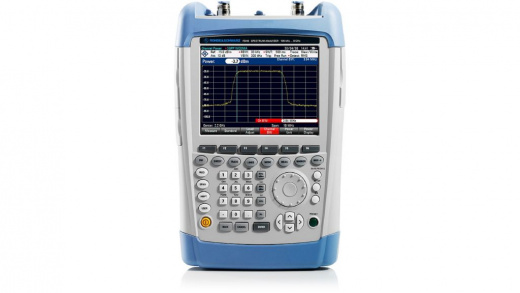

ROHDE & SCHWARZ FSH18 — это высокоэффективный портативный анализатор спектра, разработанный для точного измерения и анализа радиочастотных (РЧ) сигналов в широком диапазоне частот. Прибор FSH18 является многофункциональным инструментом, объединяющим возможности анализатора спектра, двухпортового векторного анализатора цепей (VNA) и измерителя мощности, что делает его незаменимым помощником при вводе в эксплуатацию, техническом обслуживании и ремонте беспроводных систем связи, а также в задачах радиомониторинга и электромагнитной совместимости (ЭМС).
Преимущества R&S FSH18
Анализатор спектра R&S FSH18 обладает рядом ключевых преимуществ, которые выделяют его среди портативных приборов:
- Многофункциональность «три в одном»: Прибор FSH18 объединяет анализатор спектра, измеритель мощности и VNA, что значительно снижает потребность в дополнительном оборудовании.
- Высокая точность и достоверность: Крайне низкий DANL (-103.. 114 дБм) и малая погрешность (менее 1 дБ) позволяют проводить прецизионные измерения в соответствии с метрологическими требованиями (прибор включён в Госреестр средств измерений под № 41970-09).
- Прочность и удобство эксплуатации: Прочный корпус с защитой от брызг и влаги, а также малый вес делают R&S FSH18 идеальным инструментом для эксплуатации в сложных полевых условиях. Интуитивно понятный интерфейс и цветной дисплей с режимом солнечного света упрощают настройку и считывание результатов.
- Эффективность в поле: Длительное время автономной работы (до 4,5 часов) и функция сохранения данных на SD-карту обеспечивают непрерывную работу без привязки к стационарным источникам питания.
Применение R&S FSH18
ROHDE & SCHWARZ FSH18 (анализатор спектра FSH18) является универсальным инструментом, используемым инженерами и техническими специалистами в следующих областях:
- Анализ характеристик антенно-фидерных устройств (АФУ) с помощью встроенного VNA: измерение коэффициента стоячей волны по напряжению (КСВН), возвратных потерь и потерь в кабеле.
- Определение расстояния до места повреждения (DTP — Distance to Fault, расстояние до повреждения) в коаксиальных линиях.
- Измерение мощности в канале, анализ мощности импульсных сигналов и анализ занятой полосы частот.
- Измерение напряжённости электромагнитного поля с использованием направленных и ненаправленных антенн.
- Проведение предварительного тестирования на электромагнитную совместимость (ЭМС) для выявления источников помех.
- Обнаружение несанкционированных и паразитных излучений.
- Разработка и лабораторные исследования:
- Комплексный спектральный анализ сигналов до 18 ГГц.
- Диагностика при разработке и обслуживание электронно-технических изделий (ЭТИ).
- Исследование характеристик генераторов и приёмников.
Комплектация R&S FSH18
Стандартная комплектация анализатора спектра ROHDE & SCHWARZ FSH18 (артикул FSH18) включает:
- Анализатор спектра ROHDE & SCHWARZ FSH18 (артикул FSH18).
- Литий-ионный аккумулятор.
- Блок питания/зарядное устройство.
- Кабель USB для передачи данных.
- Руководство по эксплуатации и программное обеспечение для документирования результатов.
Опции R&S FSH18
| Наименование опции | Описание |
|---|---|
| FSH-K10 | Анализ базовых станций 3GPP GSM, EDGE |
| FSH-K14 | Режим спектрограммы («водопад») |
| FSH-K15 | Анализатор помех |
| FSH-K16 | Географическая привязка измерений к карте |
| FSH-K17 | Измерения внутри помещений |
| FSH-K40 | Дистанционное управление |
| FSH-K41 | Измерение расстояния до места повреждения |
| FSH-K42 | Двухпортовый векторный анализатор цепей |
| FSH-K43 | Режим измерительного приёмника |
| FSH-K44 | Анализ базовых станций 3GPP WCDMA |
| FSH-K44E | Расширенный анализ сигналов базовых станций 3GPP WCDMA |
| FSH-K45 | Векторный вольтметр |
| FSH-K50 | Анализ нисходящих сигналов LTE FDD |
| FSH-K50E | Расширенный анализ нисходящих сигналов LTE FDD |
| FSH-K56 | Измерения NB-IoT |
| FSH-K105 | Измерения электромагнитного поля |
Технические характеристики R&S FSH18
Анализатор спектра R&S FSH18 функционирует в широком частотном диапазоне от 10 МГц до 18 ГГц (с возможностью расширения функционала до 100 кГц в режиме измерительного приёмника), обеспечивая высокую чувствительность и точность измерений.
- Рабочий диапазон частот: От 10 МГц до 18 ГГц.
- Средний уровень собственных шумов (DANL — Displayed Average Noise Level, отображаемый средний уровень шума): Типично минус 128 дБм (при полосе разрешения (RBW — Resolution Bandwidth) 100 Гц в диапазоне 3–6 ГГц), что позволяет уверенно работать со слабыми сигналами.
- Точность измерения уровня: Высокая, менее 1 дБ (точность уровня сигнала меньше или равно 1,5 дБ в диапазоне 20 МГц – 6 ГГц).
- Фазовый шум: Низкий – минус 90 дБн (на 1 Гц), что критически важно для анализа качества генераторов и передатчиков.
- Полоса разрешения (RBW): Регулируется от 1 Гц до 20 МГц, обеспечивая гибкость как для детального, так и для обзорного анализа спектра.
- Максимальная полоса демодуляции: 20 МГц.
- Функции анализа цепей: Встроенный двухпортовый VNA (Vector Network Analyzer, Векторный Анализатор Цепей) и КСВН-мост с внутренним инжектором питания.
- Автономность: Обеспечивается сменной литий-ионной батареей, гарантирующей работу до 4,5 часов в полевых условиях.
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | от 10 МГц до 18 ГГц |
| Полоса разрешения | от 100 Гц до 1 МГц |
| Полоса видеофильтра | от 10 Гц до 1 МГц |
| Средний уровень собственных шумов (DANL) | тип. -128 дБмВт (в полосе 100 Гц) |
| Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) | тип. 7 дБмВт |
| Фазовый шум SSB | -90 дБн (1 Гц) |
| Типы детекторов | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный |
| Погрешность измерения уровня |
<1,5 дБ до 6 ГГц <2,5 дБ до 16 ГГц |
| Опорный уровень | от –80 до +20 дБмВт |
| Габариты | 170 мм × 120 мм × 270 мм |
| Масса | 2,5 кг |
