R&S FPS30 Анализатор спектра и сигналов, 10 - 30 ГГц
Цена по запросу
Арт. FPS30
Высокочастотный анализатор спектра и сигналов R&S FPS30 с диапазоном 10 Гц – 30 ГГц и полосой анализа до 160 МГц — эффективное решение для тестирования 5G NR FR2, радиолокационных систем и спутниковой связи Ka-диапазона. Разъём PC 3,5 мм, вес 11,3 кг, мощность 165 Вт.
Характеристики
Серия
—
FPS
Госреестр СИ
—
79677-20
Диапазон частот
—
10 Гц - 30 ГГц
Полоса анализа, МГц
—
160
Разъем
—
APC 3,5 мм (вилка)
Сопротивление входа
—
50 Ом
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S FPS30 Анализатор спектра и сигналов, 10 - 30 ГГц
Цена по запросу
Арт. FPS30
#PROP_TITLE#
—
#PROP_VALUE#

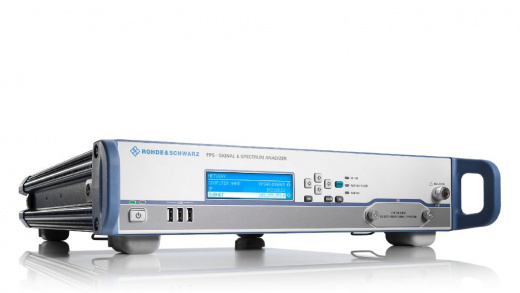

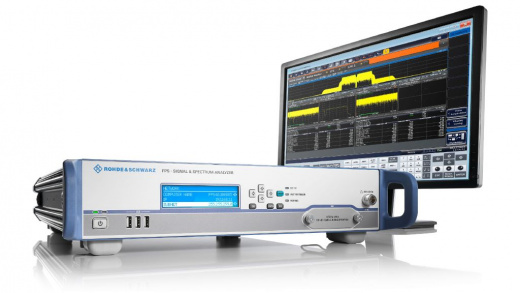

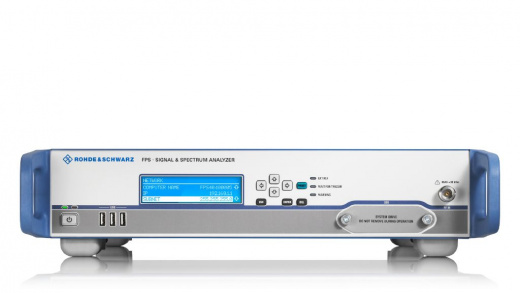

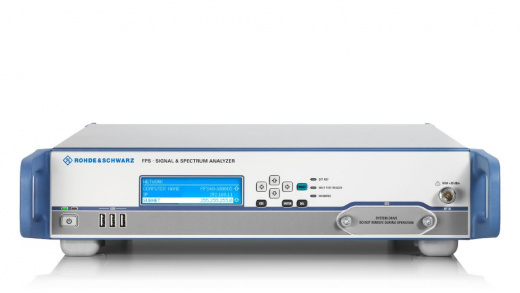

R&S FPS30 Анализатор спектра и сигналов, 10 Гц – 30 ГГц
R&S FPS30 — это высокопроизводительный анализатор спектра и сигналов от компании Rohde & Schwarz, предназначенный для работы в миллиметровом диапазоне. Прибор относится к серии R&S FPS и охватывает частотный диапазон от 10 Гц до 30 ГГц, что делает его идеальным инструментом для тестирования систем 5G NR FR2, радиолокационных комплексов и спутниковых систем Ka-диапазона. Полоса анализа сигналов до 160 МГц позволяет проводить измерения широкополосных сигналов с высокой точностью.
Благодаря полностью цифровому тракту обработки сигналов, R&S FPS30 обеспечивает высокую точность измерений и отличную повторяемость результатов, что критически важно для автоматизированных производственных линий и исследовательских лабораторий. Прибор занимает всего 2 единицы высоты в стандартной стойке, что делает его идеальным решением для компактных тестовых стендов и мобильных измерительных лабораторий.
Технические характеристики R&S FPS30
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 10 Гц – 30 ГГц |
| Полоса анализа сигналов | до 160 МГц (с опцией R&S FPS-B160) |
| Неопределённость измерения уровня | 0,4 дБ (до 7 ГГц) |
| Отображаемый средний уровень шума (DANL) @ 1 ГГц | < –160 дБм/Гц |
| Фазовый шум (f = 500 МГц, отстройка 10 кГц) | < –106 дБн/Гц |
| Разрешение по частоте | 0,01 Гц |
| Полосы разрешения (RBW) | 1 Гц – 10 МГц |
| Количество точек развёртки | 1001 |

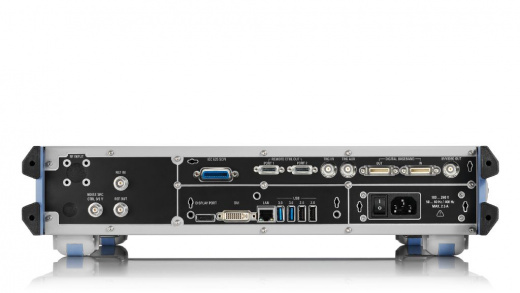

| Интерфейсы | USB 2.0 (передняя/задняя панель), LAN (1000BASE-T), GPIB, DisplayPort, BNC (внеш. триггер/опор. частота) |
| Габариты (Ш×В×Г) | 461 мм × 107 мм × 551 мм (2 HU) |
| Вес | 11,3 кг |
| Питание | 100–240 В AC, 50–60 Гц, 165 Вт (тип.) |
Применение и назначение R&S FPS30
- Тестирование оборудования 5G NR FR2: Диапазон до 30 ГГц охватывает все частотные диапазоны миллиметрового диапазона для 5G (n257, n258, n260, n261), позволяя проводить измерения параметров сигналов и характеристик активных антенных решёток (AAS).
- Анализ спутниковых систем Ka-диапазона: Прибор применяется для тестирования спутниковых модемов, усилителей мощности и антенных систем, работающих в диапазоне 26,5–30 ГГц.
- Измерения параметров радиолокационных систем: R&S FPS30 позволяет анализировать импульсные сигналы радаров миллиметрового диапазона, включая измерение длительности импульсов, периода повторения и ширины спектра.
- Радиомониторинг и поиск источников помех: Высокая скорость сканирования (>1 ТГц/с с приложениями) делает прибор эффективным инструментом для обнаружения и локализации источников непреднамеренных помех в широком диапазоне частот.
Ключевые особенности и встроенные функции R&S FPS30
- Работа в миллиметровом диапазоне до 30 ГГц: Возможность анализа сигналов на частотах до 30 ГГц открывает доступ к самым современным системам связи, включая 5G NR FR2, радиолокацию и спутниковую связь Ka-диапазона.
- Высококачественный СВЧ-разъём PC 3,5 мм: Обеспечивает минимальные потери на частотах до 30 ГГц и совместим с большинством промышленных СВЧ-кабелей и адаптеров, что упрощает подключение к тестируемому оборудованию.
- Опция обхода YIG-фильтра для широкополосного анализа: Установка R&S FPS-B11 позволяет использовать полосу анализа 160 МГц в полном частотном диапазоне, что критически важно для анализа широкополосных сигналов 5G NR.
- Предусилитель для работы со слабыми сигналами в миллиметровом диапазоне: Опция R&S FPS-B24 с коэффициентом усиления 20 дБ на частотах до 7 ГГц и 30 дБ выше 7 ГГц позволяет измерять сигналы в условиях высокого уровня шумов.
- Специализированное ПО для 5G NR: Опции R&S FPS-K144 и R&S FPS-K148 обеспечивают полный набор измерений для сигналов 5G New Radio, включая оценку качества модуляции, мощности и параметров излучения.
- Возможность управления внешними генераторами: Через LAN-интерфейс анализатор может управлять генераторами сигналов R&S для выполнения скалярных и векторных измерений коэффициента передачи.
- Запись и воспроизведение I/Q-данных для детального анализа: Глубина памяти до 200 млн отсчётов I/Q позволяет сохранять длительные фрагменты сигналов для последующего анализа в частотной и временной областях.
Доступные опции R&S FPS30
| Опция/номер заказа | Описание |
|---|---|
| Аппаратные опции | |
| R&S FPS-B4 (1321.4291.02) | Прецизионный опорный генератор (OCXO) |
| R&S FPS-B11 (1326.5467.30) | Обход YIG-фильтра, для R&S FPS30 |
| R&S FPS-B25 (1321.4033.02) | Электронный аттенюатор с шагом 1 дБ |
| R&S FPS-B22 (1321.4027.02) | Предварительный усилитель, 9 кГц...4/7 ГГц |
| R&S FPS-B24 (1321.4279.13) | Предварительный усилитель, 9 кГц...13,6 ГГц |
| R&S FPS-B24 (1321.4279.30) | Предварительный усилитель, 9 кГц...30 ГГц |
| R&S FPS-B24 (1321.4279.40) | Предварительный усилитель, 9 кГц...40 ГГц |
| R&S FPS-B40 (1321.4040.02) | Полоса анализа 40 МГц |
| R&S FPS-B160 (1321.4285.02) | Полоса анализа 160 МГц, для R&S FPS4 и R&S FPS7 |
| R&S FPS-B160 (1321.4285.13) | Полоса анализа 160 МГц, для R&S FPS13 |
| R&S FPS-B160 (1321.4285.40) | Полоса анализа 160 МГц, для R&S FPS30 и R&S FPS40 |
| R&S FPS-B0 (1321.4310.02) | RF-вход на задней панели |
| R&S FPS-B18 (1321.4304.19) | Запасной твердотельный накопитель (SSD) |
| R&S FPS-B28V (1326.5996.02) | Управление источником шума |
| Программные опции (анализ сигналов) | |
| R&S FPS-K10 (1321.4091.02) | Анализ сигналов GSM, EDGE и EDGE Evolution |
| R&S FPS-K72 (1321.4133.02) | Анализ сигналов базовых станций 3GPP FDD (включая HSPA+) |
| R&S FPS-K73 (1321.4140.02) | Анализ сигналов мобильных устройств 3GPP FDD (включая HSPA+) |
| R&S FPS-K76 (1321.4379.02) | Измерения базовых станций TD-SCDMA |
| R&S FPS-K77 (1321.4385.02) | Измерения мобильных устройств TD-SCDMA |
| R&S FPS-K82 (1321.4156.02) | Измерения базовых станций CDMA2000® |
| R&S FPS-K83 (1321.4162.02) | Измерения мобильных устройств CDMA2000® |
| R&S FPS-K84 (1321.4179.02) | Измерения базовых станций 1xEV-DO |
| R&S FPS-K85 (1321.4185.02) | Измерения мобильных устройств 1xEV-DO |
| R&S FPS-K100 (1321.4227.02) | Анализ сигналов нисходящей линии EUTRA/LTE FDD |
| R&S FPS-K101 (1321.4340.02) | Анализ сигналов восходящей линии EUTRA/LTE FDD |
| R&S FPS-K103 (1321.4356.02) | Измерения восходящей линии EUTRA/LTE-Advanced |
| R&S FPS-K104 (1321.4233.02) | Анализ сигналов нисходящей линии EUTRA/LTE TDD |
| R&S FPS-K105 (1321.4362.02) | Анализ сигналов восходящей линии EUTRA/LTE TDD |
| R&S FPS-K118 (1321.4962.02) | Измерения нисходящей линии VERIZON 5GTF |
| R&S FPS-K144 (1321.4979.02) | Измерения нисходящей линии 5G NR R15 |
| R&S FPS-K91 (1321.4191.02) | Анализ сигналов WLAN IEEE 802.11a/b/g/j |
| R&S FPS-K91N (1321.4204.02) | Расширение для IEEE 802.11n |
| R&S FPS-K91AC (1321.4210.02) | Расширение для IEEE 802.11ac |
| R&S FPS-K91P (1321.4391.02) | Расширение для IEEE 802.11p |
| Программные опции (общего назначения) | |
| R&S FPS-K7 (1321.4079.02) | Аналоговая демодуляция (AM/FM/φM) |
| R&S FPS-K18 (1321.4662.02) | Измерения усилителей |
| R&S FPS-K18D (1321.4956.02) | Прямые измерения DPD (цифровой предкоррекции) |
| R&S FPS-K30 (1321.4104.02) | Измерения коэффициента шума и усиления |
| R&S FPS-K40 (1321.4110.02) | Измерения фазового шума |
| R&S FPS-K70 (1321.4127.02) | Векторный анализ сигналов |
| R&S FPS-K6 (1331.3169.02) | Измерения импульсных сигналов (радар) |
| R&S FPS-K33 (1326.6092.02) | Аппаратная защита от записи на SSD |
| ПО для ПК (R&S VSE) | |
| R&S VSE-K6 (1320.7516.06) | Измерения импульсных сигналов |
| R&S VSE-K7 (1320.7539.06) | Аналоговая демодуляция (AM/FM/φM) |
| R&S VSE-K10 (1320.7574.06) | Измерения GSM/EDGE/EDGE Evolution |
| R&S VSE-K60 (1320.7868.06) | Измерения переходных процессов |
| R&S VSE-K60C (1320.7874.06) | Измерения переходных процессов с линейной ЧМ |
| R&S VSE-K60H (1320.7880.06) | Измерения переходных процессов со скачкообразной ЧМ |
| R&S VSE-K70 (1320.7522.06) | Векторный анализ сигналов |
| R&S VSE-K72 (1320.7580.06) | Измерения 3GPP FDD (WCDMA) |
| R&S VSE-K91 (1320.7597.06) | Измерения IEEE 802.11a/b/g |
| R&S VSE-K91N (1320.7600.06) | Измерения IEEE 802.11n |
| R&S VSE-K91AC (1320.7616.06) | Измерения IEEE 802.11ac |
| R&S VSE-K91AX (1345.1411.06) | Измерения IEEE 802.11ax |
| R&S VSE-K96 (1320.7922.06) | Анализ OFDM-сигналов |
| R&S VSE-K100 (1320.7545.06) | Измерения EUTRA/LTE FDD (восходящая и нисходящая линии) |
| R&S VSE-K102 (1320.7551.06) | Измерения EUTRA/LTE Advanced и MIMO (нисходящая линия) |
| R&S VSE-K104 (1320.7568.06) | Измерения EUTRA/LTE TDD (восходящая и нисходящая линии) |
| R&S VSE-K106 (1320.7900.06) | Анализ EUTRA/LTE Narrowband IoT |
| R&S VSE-K144 (1309.9574.06) | Измерения 5G NR (восходящая и нисходящая линии) |
| R&S VSE-K544 (1309.9580.06) | Пользовательская коррекция частоты по SnP-файлу |
| Дополнительно | |
| R&S FSPC (1310.0002.03) | Лицензионный ключ (USB-ключ) |
| R&S VSE-SWM (1320.7622.81) | Программное обслуживание (техподдержка) |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
79677-20
Серия
FPS
Размер (ВхШхГ), см
10,7х46,1х55,1
Вес, кг
11,3
Страна производства
Германия
Технические характеристики
Тип анализатора
Лабораторный
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
10 Гц - 30 ГГц
Полоса анализа, МГц
160
Разъем
APC 3,5 мм (вилка)
Сопротивление входа
50 Ом
Уровень собственных шумов, дБм
-160
Фазовый шум, дБн/Гц
-106
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, GPIB
Высота монтажа в стойку
2HU
