Анализатор спектра R&S FPL1044 с диапазоном 10 Гц – 44 ГГц и полосой анализа до 40 МГц — флагманское решение для работы в миллиметровом диапазоне. Высокая чувствительность, вес 7,7 кг, 10,1" сенсорный экран и возможность автономной работы от аккумулятора. Идеален для тестирования спутниковых систем Ka-диапазона, радаров миллиметрового диапазона и научных исследований.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

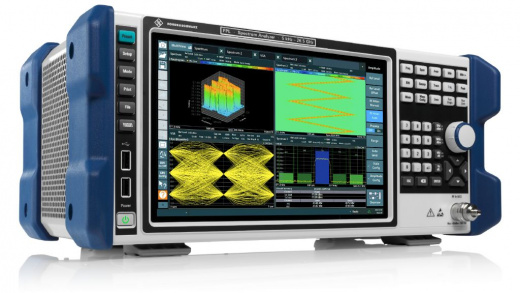

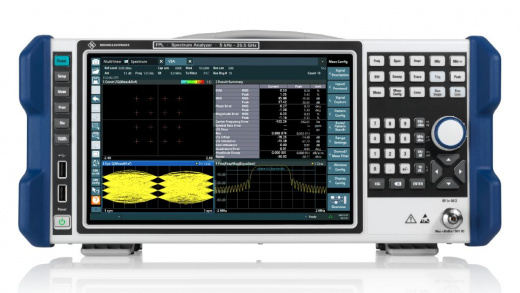

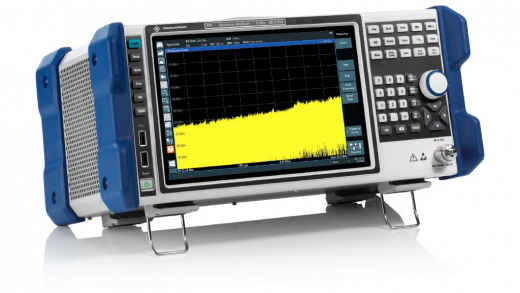

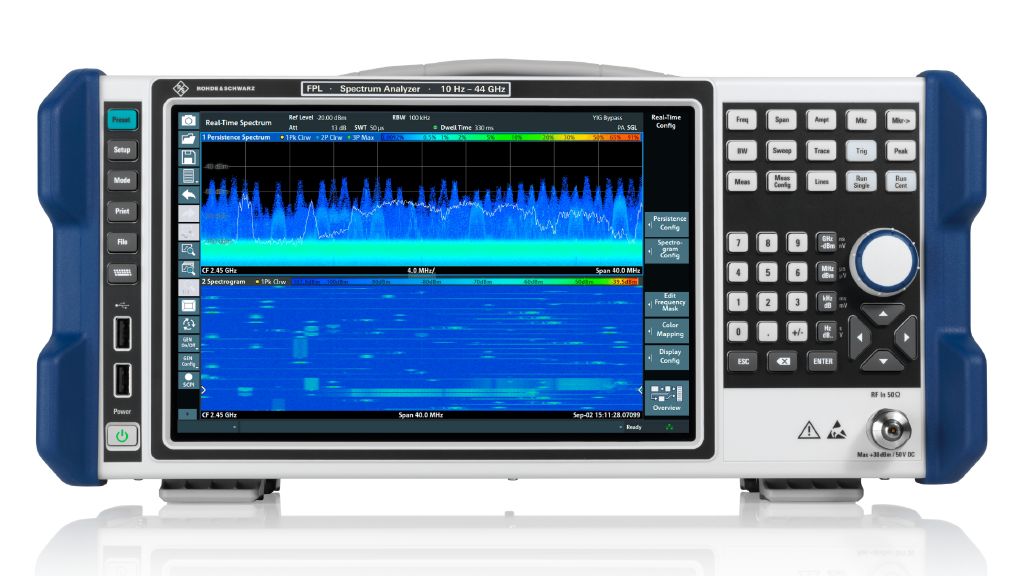

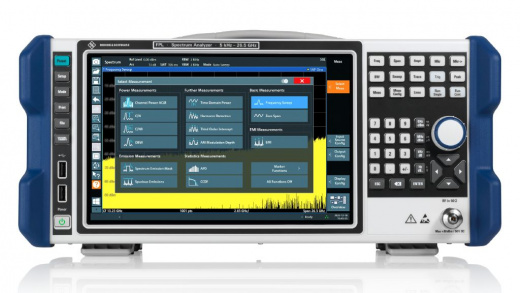

R&S FPL1044 Анализатор спектра, 10 Гц – 44 ГГц
Анализатор спектра R&S FPL1044 представляет собой высокопроизводительное измерительное устройство, разработанное компанией Rohde & Schwarz для работы в экстремально широком частотном диапазоне от 10 Гц до 44 ГГц. Прибор входит в серию R&S FPL и оснащён полосой анализа сигналов до 40 МГц, что делает его незаменимым инструментом для исследования широкополосных сигналов в миллиметровом диапазоне. Благодаря полностью цифровой архитектуре обработки сигналов, анализатор обеспечивает исключительную точность измерений и высокую повторяемость результатов, что особенно важно для автоматизированных производственных линий и научно-исследовательских лабораторий.
Анализатор демонстрирует впечатляющую скорость работы и малый вес, что делает его предпочтительным выбором для высокопроизводительных производственных сред и мобильных измерительных лабораторий, где мобильность и эффективность имеют решающее значение.
Технические характеристики R&S FPL1044
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 10 Гц – 44 ГГц (DC), 5 кГц – 44 ГГц (AC) |
| Полоса анализа сигналов | до 40 МГц (с опцией R&S FPL1-B40) |
| Отображаемый средний уровень шума (DANL) @ 1 ГГц | < –160 дБм/Гц (с предусилителем) |
| Фазовый шум (f = 1 ГГц, отстройка 10 кГц) | < –108 дБн/Гц |
| Разрешение по частоте | 0,01 Гц |
| Полосы разрешения (RBW) | 1 Гц – 10 МГц |
| Количество точек развёртки | 1001 |
| Дисплей | 10,1" WVGA (1280×800), сенсорный |

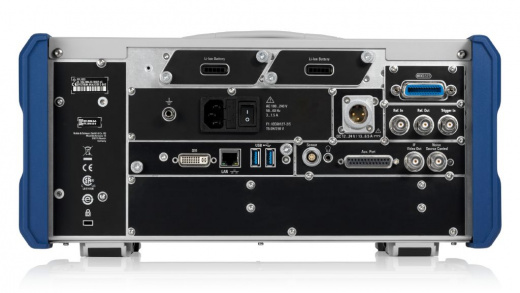

| Интерфейсы | USB 2.0 (передняя панель), USB 3.1 (задняя панель), LAN (1000BASE-T), DisplayPort, BNC (внеш. триггер/опор. частота) |
| Габариты (Ш×В×Г) | 408 мм × 185 мм × 373 мм (2 HU) |
| Питание | 100–240 В AC, 50–60 Гц, 110 Вт (тип.), макс. 160 Вт (со всеми опциями) |
Применение и назначение R&S FPL1044
- Верификация спутниковых каналов Ka-диапазона: Полоса частот до 44 ГГц полностью перекрывает спутниковые диапазоны Ka, позволяя проводить комплексные измерения параметров усилителей мощности, малошумящих конвертеров и антенных систем.
- Анализ сигналов радарных комплексов миллиметрового диапазона: Прибор даёт возможность измерять параметры импульсных сигналов радаров, функционирующих на частотах до 44 ГГц, включая оценку спектральных и временных характеристик.
- Фундаментальные исследования в области миллиметровых волн: R&S FPL1044 активно применяется в университетских и отраслевых лабораториях для изучения свойств материалов, разработки новых компонентов и систем миллиметрового диапазона.
- Оценка электромагнитной совместимости на высших частотах: Широкий частотный диапазон позволяет регистрировать излучаемые помехи от электронных устройств на частотах до 44 ГГц, что особенно актуально для аэрокосмической и оборонной промышленности.
Ключевые особенности и встроенные функции R&S FPL1044
- Предельный частотный охват до 44 ГГц: Наиболее широкий диапазон в линейке R&S FPL обеспечивает полное покрытие Ka-диапазона и открывает возможности для работы с новейшими системами спутниковой связи, радиолокации и связи миллиметрового диапазона.
- Прецизионный СВЧ-разъём: Гарантирует минимальные потери сигнала на частотах до 44 ГГц и стабильность характеристик даже при многократных циклах подключения, что критически важно для точных измерений на предельных частотах.
- Встроенный предусилитель для работы со сверхслабыми сигналами: Опция R&S FPL1-B22 с коэффициентом усиления 20 дБ позволяет регистрировать сигналы уровнем до –163 дБм, что необходимо при анализе спутниковых сигналов и шумовых характеристик приёмных трактов.
- Расширенная полоса анализа до 40 МГц: С установкой опции R&S FPL1-B40 анализатор обеспечивает полосу анализа 40 МГц, что даёт возможность проводить измерения широкополосных сигналов, включая сигналы 5G NR и спутниковой связи.
- Векторный анализ модуляции миллиметровых сигналов: С опцией R&S FPL1-K70 анализатор превращается в мощный инструмент для векторного анализа сигналов с модуляцией QAM, APSK и другими типами в диапазоне до 44 ГГц.
- Обход YIG-фильтра для широкополосных измерений: Установка R&S FPL1-B11 позволяет использовать полосу анализа 40 МГц на частотах выше 7 ГГц, что необходимо для анализа широкополосных спутниковых и радиолокационных сигналов.
- Измерение фазового шума высокочастотных генераторов: С опцией R&S FPL1-K40 анализатор позволяет измерять фазовый шум генераторов миллиметрового диапазона, что критически важно для разработки высокостабильных источников сигналов.
- Твердотельный накопитель для надёжного хранения данных: Отсутствие движущихся механических частей гарантирует сохранность результатов измерений даже в условиях вибрации и ударных нагрузок, характерных для производственных цехов и полевых испытаний.
- Автономная работа от встроенного аккумулятора: Опция R&S FPL1-B31 (литий-ионный аккумулятор) обеспечивает до 2 часов автономной работы для модели FPL1044, что особенно важно для мобильных применений и измерений в удалённых точках.
Доступные опции FPL1044
| Наименование опции | Описание |
|---|---|
|
R&S FPL1-B4 номер заказа 1323.1902.02 |
Опорная частота OCXO |
|
R&S FPL1-B5 номер заказа 1323.1883.02 |
Дополнительные интерфейсы |
|
R&S FPL1-B9 номер заказа 1323.1925.03 |
Внутренний генератор |
|
R&S FPL1-B10 номер заказа 1323.1890.02 |
Интерфейс GPIB |
|
R&S FPL1-B11 номер заказа 1323.1619.02 |
Обход преселектора YIG |
|
R&S FPL1-B19 номер заказа 1304.0427.02 |
Второй жесткий диск (SSD) |
|
R&S FPL1-B22 номер заказа 1323.1777.02 |
ВЧ-предусилитель |
|
R&S FPL1-B25 номер заказа 1323.1990.02 |
Шаг 1 дБ для электронного аттенюатора |
|
R&S FPL1-B30 номер заказа 1323.1877.02 |
Источник питания постоянного тока 12/24 В |
|
R&S FPL1-B31 номер заказа 1323.1725.02 |
Внутренняя литий-ионная батарея |
|
R&S FPL1-B40 номер заказа 1323.1931.02 |
Полоса анализа 40 МГц |
