Keysight S9160A Тестовый ускоритель

S9160A Keysight: Революция в тестировании Massive MIMO — от 4 до 64 когерентных каналов в одном комплексе.

S9160A Keysight technologies, известный как massive mimo and mimo rf beamforming test accelerator, является комплексным и масштабируемым решением, специально разработанным для высокоскоростного тестирования многоантенных радиомодулей (RU, radio unit) и полных базовых станций 5G gnodeb. S9160A нацелен на верификацию критически важных технологий 5G, таких как mimo (multiple-input multiple-output) и massive mimo (mMIMO), с особым акцентом на тестирование РЧ-характеристик и алгоритмов формирования луча (beamforming).

S9160A обеспечивает фазовую и временную когерентность между многочисленными каналами приемопередачи (TRX, transceivers), что является обязательным условием для достоверного анализа пространственных характеристик и весовых коэффициентов лучей. S9160A эффективно ускоряет весь рабочий процесс разработки и верификации, начиная от интеграции антенных решеток и заканчивая функциональным тестированием уровней L1/L2 (layer 1/layer 2).

Преимущества Keysight S9160A

Ключевая ценность системы S9160A заключается в её способности обеспечивать точные, воспроизводимые многоканальные измерения в сложных massive mimo конфигурациях:

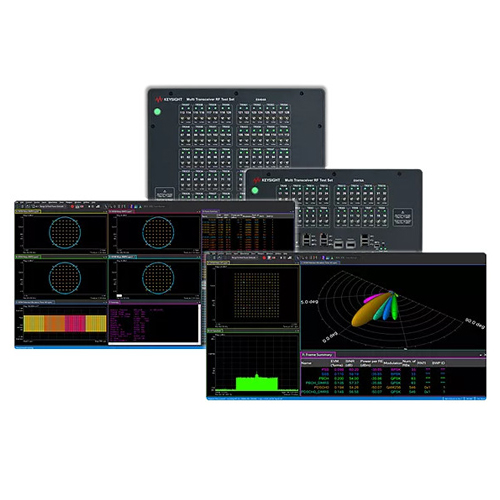

• Масштабируемая многоканальность: Система S9160A построена на базе модульных РЧ-платформ Keysight (E6416A и E6464A multi transceiver rf test set). Это позволяет масштабировать количество когерентных портов VSA/VSG (vector signal analyzer/vector signal generator) от 4 до 64 каналов в одном тестовом комплексе. Такая гибкость критически важна для тестирования mMIMO-систем с большим количеством антенных элементов (например, 64TRX).
• Точность формирования луча: S9160A позволяет инженерам измерять и генерировать РЧ/L1 сигналы для всех весовых коэффициентов лучей (beam weights) и формы лучей (beam shapes). Это включает анализ SSB (synchronization signal block), PDSCH (physical downlink shared channel) и CSI-RS (channel state information reference signal) на нисходящем канале (downlink), а также PRACH, PUSCH и SRS на восходящем канале (uplink).
• Поддержка O-RAN и RAN: S9160A является валидированным решением для тестирования радиоблоков O-RU (Open RAN radio unit) и полных базовых станций, соответствующих архитектурам RAN (radio access network) и O-RAN (Open RAN). Это обеспечивает универсальность решения для различных производителей.
• Функциональное тестирование L1/L2: В дополнение к РЧ-измерениям, S9160A поддерживает функциональное тестирование планирования лучей на уровнях L1/L2 (layer 1/layer 2). Это позволяет проводить сквозную верификацию однопользовательского (single-user) и многопользовательского (multi-user) формирования луча в реальных условиях.

Применение Keysight S9160A

Тестовый ускоритель S9160A находит применение на всех ключевых этапах разработки 5G mMIMO-систем:

• Интеграция антенных решеток: S9160A используется для калибровки и проверки интеграции антенного массива с радиоблоком, обеспечивая точность фазовых соотношений между портами.
• Верификация алгоритмов beamforming: Тестирование и оптимизация программных алгоритмов формирования луча в режиме реального времени.
• Сквозная функциональная проверка: Измерение сквозной производительности massive mimo и mimo rf beamforming на активных базовых станциях, подключенных к реальным пользовательским устройствам (UE, user equipment).
• Тестирование O-RU: Проведение тестов на соответствие требованиям O-RAN Alliance для радиоблоков, включая тесты формирования луча.

Комплектация Keysight S9160A

S9160A — это не отдельный прибор, а комплексное системное решение, сочетающее передовое аппаратное и программное обеспечение Keysight:

• Аппаратная база: В основе S9160A лежат высокомасштабируемые многоканальные РЧ-платформы E6416A (до 16 каналов) или E6464A (до 64 каналов). Эти платформы обеспечивают необходимое количество когерентных TRX-каналов.
• Цифровая матрица взвешивания: Комплекс включает усовершенствованную цифровую матрицу для управления весовыми коэффициентами mimo и massive mimo сигналов.
• Программное обеспечение: Решение S9160A использует специализированное программное обеспечение Keysight PathWave Signal Analysis and Signal Generation, а также дополнительный инструментарий для тестирования уровней L1/L2 и эмуляции пользовательского оборудования.

Технические характеристики Keysight S9160A

• Количество трансиверов: 4, 8, 16, 32, 64 RF-трансиверов
• Поддержка MIMO: До 8x8 пространственного мультиплексирования
• Massive MIMO: До 64 каналов
• Типы сигналов: SSB, PDSCH, CSI-RS, PRACH, PUSCH, SRS
• Энергопитание: Точные значения зависят от конфигурации. Ориентировочно: до 1200 Вт (при 100–120 В), до 1300 Вт (при 220–240 В), аналогично системам серии S9100
• Интерфейс управления: LAN RJ-45, поддержка SCPI и автоматизации
